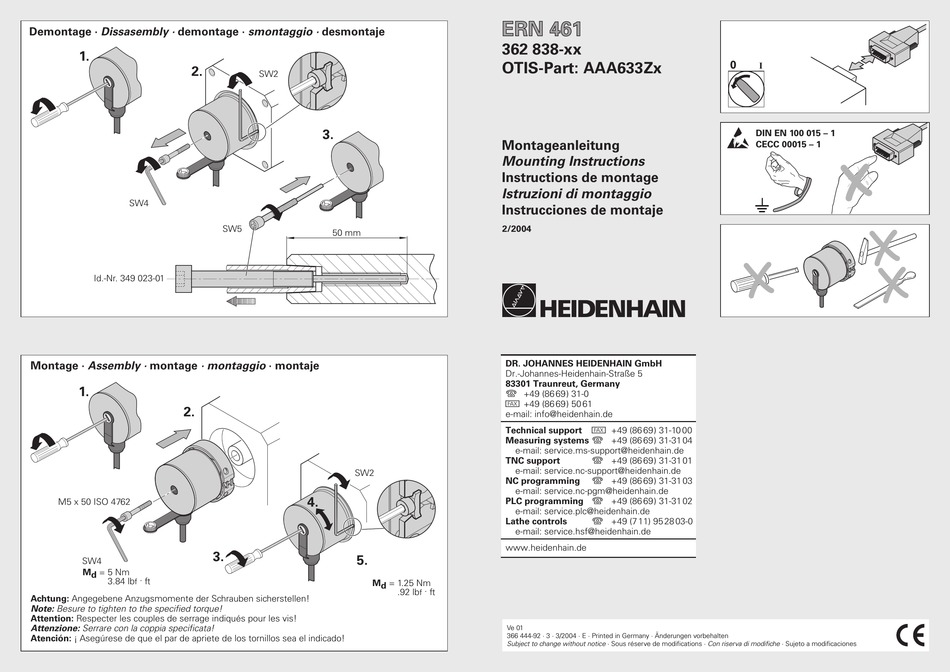

HEIDENHAIN ERN 461 Montageanleitung

Demontage · Dissasembly · demontage · smontaggio · desmontaje
1.
2.
SW4
Id.-Nr. 349 023-01
Montage · Assembly · montage · montaggio · montaje
1.
2.
M5 x 50 ISO 4762
SW4
M d = 5 Nm
. ft
3.84 lb
f
Achtung: Angegebene Anzugsmomente der Schrauben sicherstellen!
Note: Besure to tighten to the specified torque!
Attention: Respecter les couples de serrage indiqués pour les vis!
Attenzione: Serrare con la coppia specificata!
Atención: ¡ Asegúrese de que el par de apriete de los tornillos sea el indicado!
SW2
3.
SW5
50 mm
SW2
4.
3.
5.
M d = 1.25 Nm
ERN 461
362 838-xx
OTIS-Part: AAA633Zx
Montageanleitung
Mounting Instructions
Instructions de montage
Istruzioni di montaggio
Instrucciones de montaje
2/2004
