INSTALLATION ET CARACTÉRISTIQUES DE LA MACHINE
2.1 ÉLÉMENTS PRINCIPAUX DE LA MACHINE
2.1.1 3-CODE
8
9
10
11
12
18
19
2.1.2 SUPPORT TABLETTE ET TABLETTE
Les composants suivants sont inclus dans la boîte de la machine, emballés séparément:
• Support tablette et tablette

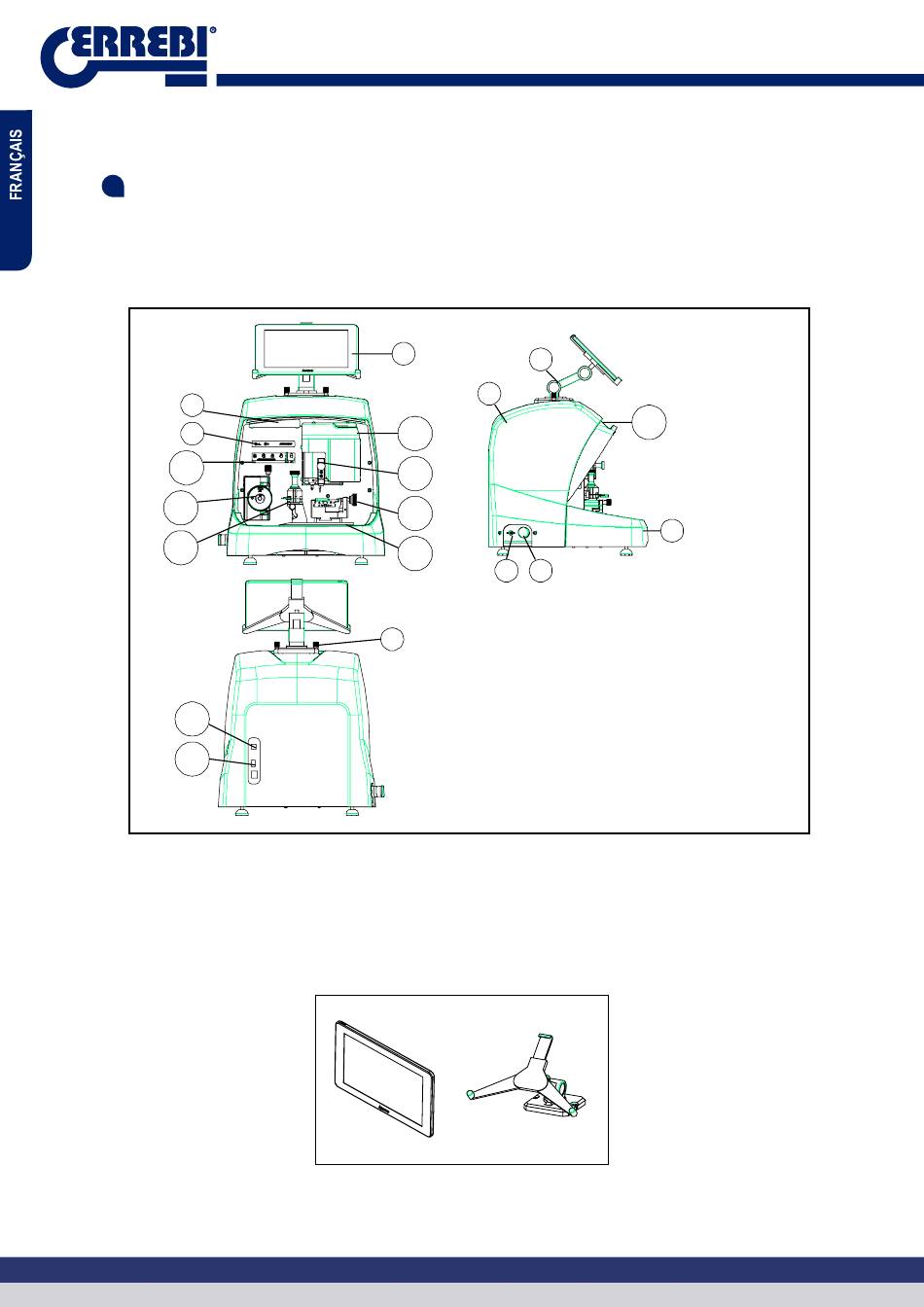

Ces deux composants doivent être installés sur la machine de la façon suivante (Fig.2) :
6
3-CODE - Manuel d'instructions
1
2
4
13
14
15
16
5
6
1. Tablette
2. Support tablette
3
3. Boutons tablette
4. Capot arrière
5. Prise de courant
6. Arrêt d'urgence
7. Plateau à copeaux
8. Lumière LED
9. Indicateurs LED
10. Support d'outils
11. Clés plates fraise
12. Étau MP1
FIG. 2
17
7
13. Couverture Z ax
14. Chariot Z
15. Étau security clés
16. Chariot XY
17. Protecteur transparent
18. Connecteur USB Type B
19. Connecteur USB Type A
(Chargement tablette)
