Modellbahn Union N-H00012 Bauanleitung

Bauanleitung Kleines Bauernhaus (mit Anbau)
Wir empfehlen zum Verkleben unseren Kleber Roket Card Glue von Gaugemaster,
Artikel Nr.: Gaugemaster_DLAD-57.

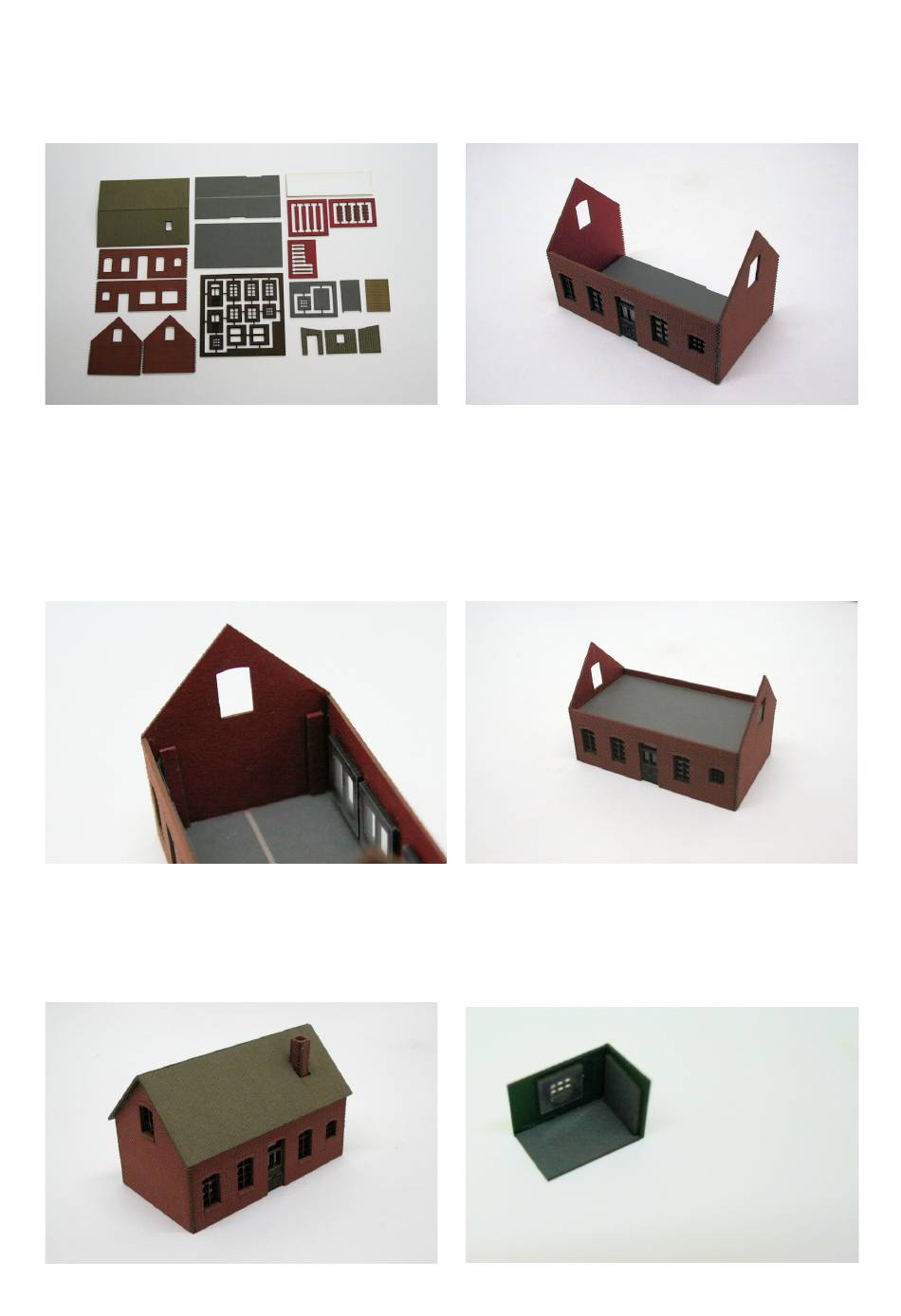

Bild 01 (li.): zeigt die Bauteile des Bausatzes (ohne Fensterfolie): Dachelement, Gebäudevorder- und -rück-
wand, 2 Seitenwände, Bodenplatte, Zwischendecke, Tür- und Fensterelemente im Träger, weiße Zwischen-
wand, Träger mit 4 Distanzstücken, Träger mit 4 Kaminteilen, Träger mit Fensterbänken. Es folgen die Teile für
den kleinen optionalen Anbau: Träger mit Fenster und Tür, Boden- und Dachelement und die drei Wandteile.
Bild 02 (re.): Nach „Verglasen" der Tür und der Fenster diese von hinten hinter die Vorder- bzw. Rückwand
kleben, die Fenster der Seitenwände folgen später. Danach die Wände innerhalb ihrer Verzahnung und mit der
Bodenplatte (innenliegend) verkleben.
Bild 03 (li.): Die vier Distanzstücke in die Gebäudeecken kleben, die weiße Zwischenwand senkrecht auf die
angravierte Markierung der Bodenplatte kleben.
Bild 04(re.): Nach Einbau der Zwischendecke können auch die „verglasten" Fenster in die Seitenwände
eingeklebt werden.
01
03
05
Spur N
02
04
06
