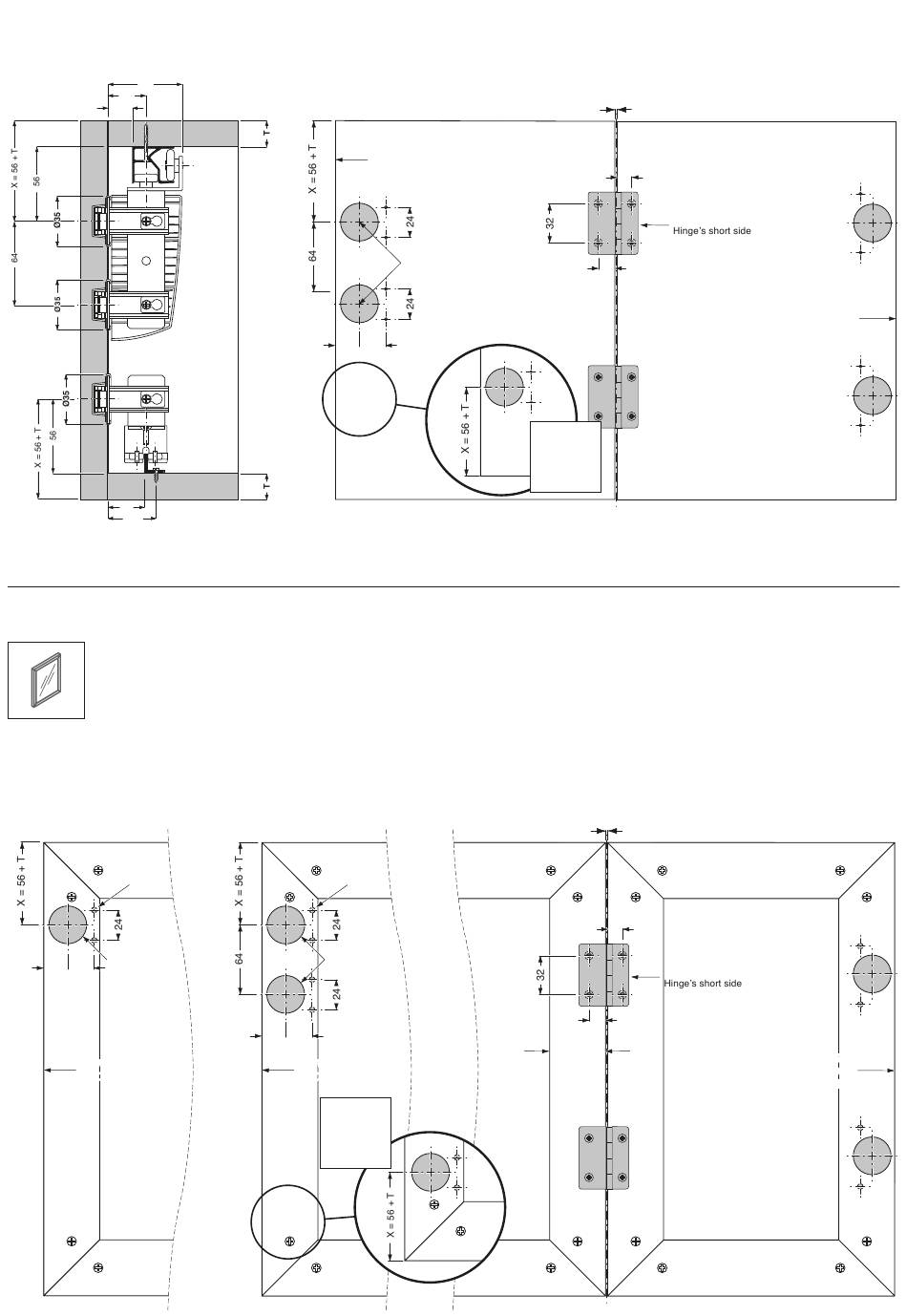

cinetto PS23 Montageanleitungen Seite 3

PS23 - 50
56
29
18
28
36,5
PS23 - 25
M4 M4
Ø35x11,5
22,5 21,5 22,5 21,5
LATO SCORREVOLE LATO SCORREVOLE
SLIDING SIDE SLIDING SIDE
LATO SCORREVOLE
SLIDING SIDE
Ø35x12
22,5 21,5
PS23 - 50
M4 M4
Ø35x11,5
22,5 21,5 22,5 21,5
LATO SCORREVOLE LATO SCORREVOLE
SLIDING SIDE SLIDING SIDE
optional
2
13
Lato corto cerniera
13
optional
2
13 13
Lato corto cerniera
13
MIN 50 MIN 50
LATO INCERNIERATO
AL FIANCO
HINGED SIDE
LATO INCERNIERATO LATO INCERNIERATO
AL FIANCO AL FIANCO
HINGED SIDE HINGED SIDE
