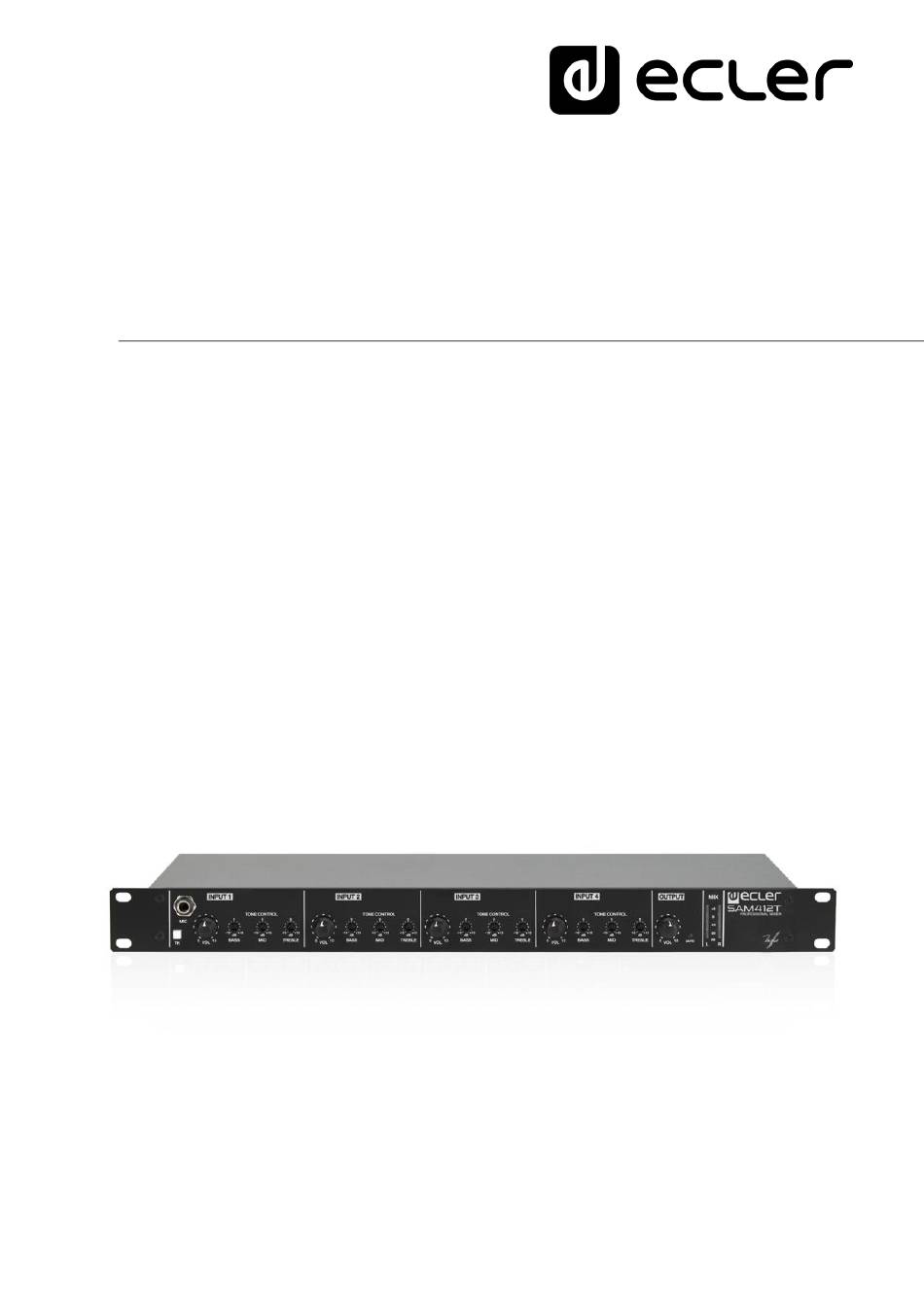

- Seite 1 SAM412T ANALOGE VORVERSTÄRKER UND MIXER Analoger Einbaumixer BEDIENUNGSANLEITUNG 50-0183-0103 SAM412T DE...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS WICHTIGE VORBEMERKUNG ....................3 WICHTIGE SICHERHEITSHINWEISE .................. 3 WICHTIGER HINWEIS ......................5 EINFÜHRUNG ..........................5 4.1. Wichtigste Merkmale ........................ 5 INSTALLATION.......................... 6 EINGÄNGE ..........................6 AUSGÄNGE ..........................8 INBETRIEBNAHME ........................9 EQUALIZER ..........................9 10. VU-METER ..........................9 11. ERDUNGSSCHLEIFEN, HINTERGRUNDRAUSCHEN ............9 12. -
Seite 3: Wichtige Vorbemerkung
1. WICHTIGE VORBEMERKUNG Das Blitzsymbol mit dem Pfeil innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor nicht isolierter „gefährlicher Spannung” innerhalb des Produktgehäuses warnen, die hoch genug ist, um einem Menschen einen elektrischen Schlag zu versetzen. Das Ausrufezeichen im gleichseitigen Dreieck soll den Benutzer darauf hinweisen, dass er in den mitgelieferten Unterlagen wichtige Hinweise zur Bedienung und Wartung findet. - Seite 4 Erdungskontakt. Dieser dritte Stift dient Ihrer Sicherheit. Sollte das mitgelieferte Kabel nicht in Ihre Steckdose passen, so wenden Sie sich bitte an einen Elektriker, damit dieser die veraltete Steckdose austauscht. 10. Sorgen Sie dafür, dass das Stromkabel nicht gequetscht wird, vor allem im Bereich der Stecker, der Buchsen und an der Stelle, an der das Kabel aus dem Gerät austritt.
-
Seite 5: Wichtiger Hinweis
Für ein optimales Funktionieren des Geräts empfehlen wir Ihnen, die Instandhaltung ausschliesslich von unseren autorisierten technischen Servicepartnern durchführen zu lassen. Auf den Ecler SAM412T gewähren wir eine Garantie von 3 Jahren. 4. EINFÜHRUNG Der SAM412T ist ein einfach zu handhabender, professioneller Mixer, der für Soundanwendungen konstruiert wurde. -
Seite 6: Installation
5. INSTALLATION Der SAM412T ist ein Mixer, der speziell für den Einbau in Standard-Racks von 19" Breite konstruiert wurde, wo er eine Höheneinheit belegt. Er wurde konzipiert für den Gebrauch durch Personen mit geringen technischen Kenntnissen, daher sind die Elemente zur Tonsteuerung nur mit Hilfe eines Einstell-Schraubenziehers zugänglich, während die... - Seite 7 (2), der sich an der Vorderseite des Geräts befindet. Aufgrund der wesentlichen Pegelunterschiede zwischen LINE und CD Signalquellen verfügt der SAM412T über getrennte Eingänge für jede Signalquelle. Die Empfindlichkeit des "LINE" (14) Eingangs beträgt 0dBV (1V), während die "L LINE" (15) Empfindlichkeit –5dBV (562mV) beträgt.
-
Seite 8: Ausgänge
7. AUSGÄNGE Der SAM412T verfügt über zwei Hauptausgänge, die sich einzig und allein in der Anschlußart unterscheiden: Anschluss über Schraubklemmenleisten (18, 19), elektronisch symmetriert, und asymmetrischer Anschluß über RCA-Buchsen (21). Anschluß gemäß folgendem Diagramm: Soll der Ausgang unsymmetrisch genutzt werden, so müssen die Anschlüsse 2 und 3, wie im vorigen Diagramm gezeigt, kurzgeschlossen werden. -
Seite 9: Inbetriebnahme
8. INBETRIEBNAHME Geschieht direkt über den Netzschalter POWER (10). Auch wenn der SAM412T beim Einschalten kaum Geräusche entwickelt, ist es sehr empfehlenswert, alle Geräte in der folgenden Reihenfolge einzuschalten: Soundquellen, Mixer, Equalizer, Prozessoren und ganz zum Schluss die Verstärker. Das Ausschalten der Geräte sollte in umgekehrter Reihenfolge erfolgen. -
Seite 10: Reinigung
Es ist beispielsweise nicht das gleiche, wenn der Kanalfader auf "2" und der Master auf "10" steht, als umgekehrt. Im ersten Fall ist das Signal, das den Verstärker des Mixers erreicht, schwach, daher ist auch der relative Rauschanteil gering. Wenn das Signal verstärkt wird, ist das Ergebnis ein sehr hoher Ausgangs -Rauschpegel. -
Seite 11: Diagramme
13. DIAGRAMME 13.1. Funktionsbeschreibung Micro Eingang, MIC Micro Eingang, MIC Übersprechfunktion, TK Mikrophon- Empfindlichkeitsregler, ADJ Kanalpegel, VOL Eingangswahlschalter Tiefenregler, BASS Line Eingang, LINE Mittenregler, MID Line Eingang, L LINE Höhenregler, TREBLE MIX-Eingang, MIX Ausgangspegel, OUTPUT VOL Aufnahme Ausgang, REC LED Anzeige, MUTE Programm Ausgang, linker... -
Seite 12: Seitenlage
13.2. Seitenlage 13.3. Konfiguration der Eingangsempfindlichkeiten... -
Seite 13: Blockschaltbild
13.4. Blockschaltbild... -
Seite 14: Technische Daten
14. TECHNISCHE DATEN SAM412T Inputs Sensitivity nom(*)/Impedance LINE(1, 2, 3) 0dBV/50Ω L LINE(4) -5dBV / 50kΩ MIC BAL -50(-20)dBV/>1kΩ 0dBV>6Ω Outputs Level/Minimum load OUT 1 BAL 0(+6)dBV*/600Ω1(2)V OUT 1 UNBAL 0(+6)dBV*/2.2kΩ 1(2)V 0dBV/10kΩ Frequency response LINE 10Hz-50kHz -1dB MIC BAL... - Seite 15 Produkt-Spezifizierungen betreffen können. Bei technischen Fragen wenden Sie sich an Ihren Lieferanten, Händler oder füllen Sie das Kontaktformular auf unserer Website unter Support / Technical requests Motors, 166-168, 08038 Barcelona - Spain - (+34) 932238403 | information@ecler.com www.ecler.com...
