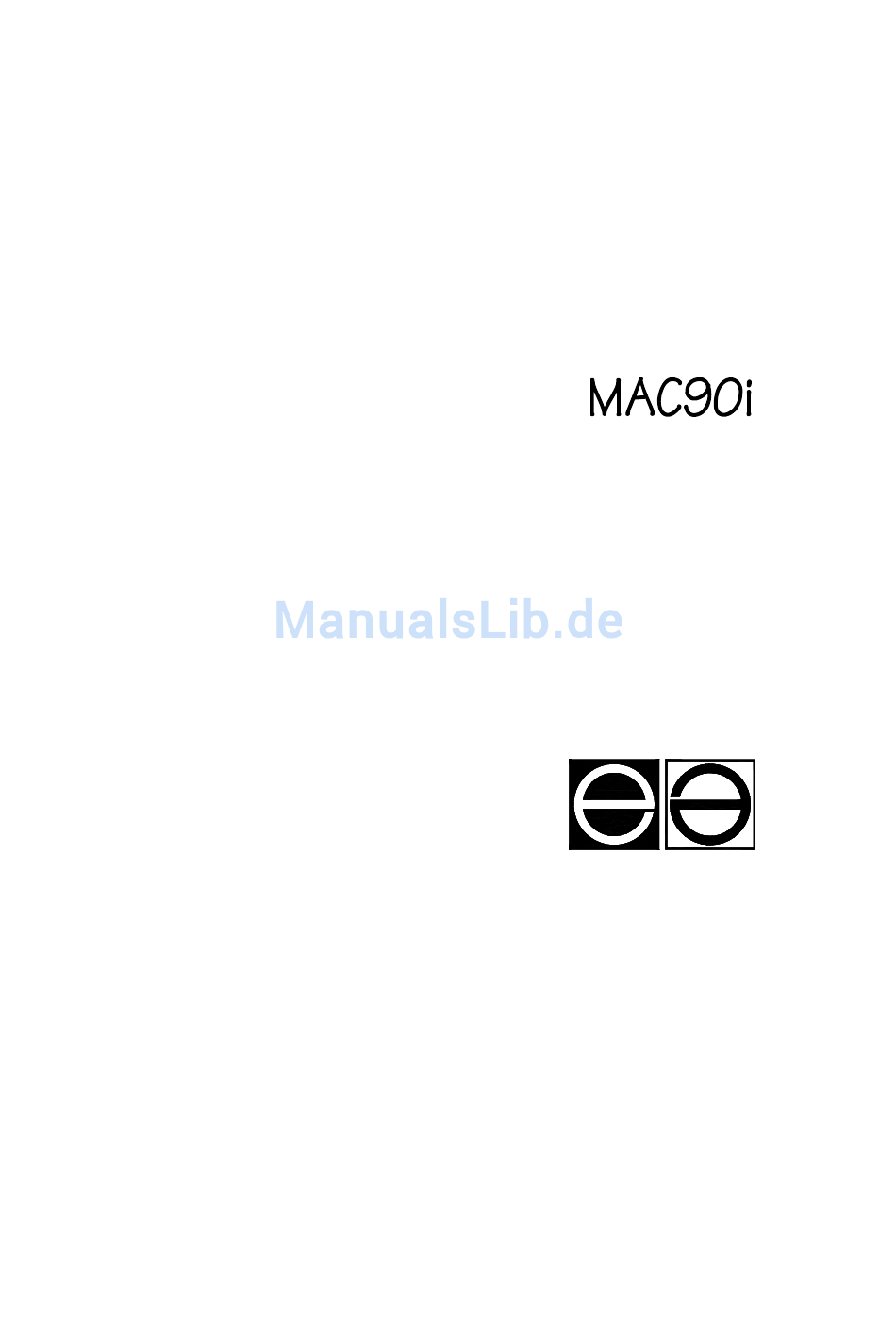

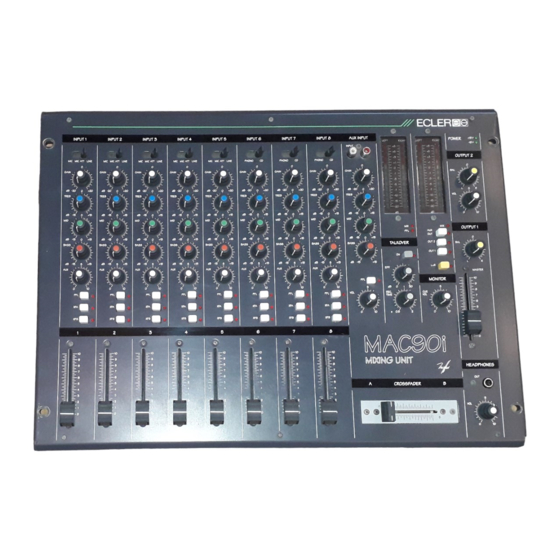

- Seite 1 USER MANUAL MANUAL DE INSTRUCCIONES NOTICE D’EMPLOI BEDIENUNGSANLEITUNG ECLER A U D IO C REA T IV E P O W ER...
-
Seite 3: Inhaltsverzeichnis
7.2. AUX input assign to bus 7.3. Function list 7.4. Function diagram 7.5. Block Diagram All numbers subject to variation due to production tolerances. ECLER S.A. reserves the right to make changes or improvements in manufacturing or design which may affect specifications. -
Seite 4: Important Remark
3. INSTALLATION 3.1. Placement and mounting The first thing to take into account when looking for the placement of the MAC90i is your comfort and an easy access to all the connections. The MAC90i has 19" (482.6 mm), 8U (355 mm) rack mounting ears that allow you to place it in a standard rack. -
Seite 5: Connectable Signal Sources
(58) of the MAC90i. Two green LEDs (17) at the upper right corner of the mixer show that the positive and negative voltages are right (+18 y -18V DC). -
Seite 6: Operation And Usage
Although the noise generated by powering up the MAC90i is reduced to a bare minimum and is nearly null with the MASTER (19 and 32) faders down, it is always advisable not to forget about this sequence: sound sources, mixer, equalizers, active filters and power amplifiers. -
Seite 7: Use Of The Crossfader
8- Fix the screws of the plate. 4.5. Auxiliary send The MAC90i is equipped with a stereo bus of auxiliary sends, AUX (6). This send is factory preadjusted to postfader, this is, any change on the channel fader (13) affects the level present at the output of the auxiliary bus AUX OUT (47). -
Seite 8: Talkover
(between 0,5 and 2 sec). 4.9. Outputs The MAC90i mixer has two independent outputs, OUT1 and OUT2. Each one has its own volume control, with a sliding fader for the main output (32), and a rotary one for the output 2 (19). -
Seite 9: Internal Adjustments
4.10. Internal adjustments 4.10.1. Input sensitivity adjustments The MAC90i has the possibility of internal modification of the CD and LINE channels input sensitivity, as mentioned in section 3.2. The sensitivity adjustment is performed by changing the position of the jumpers on the printed circuit board. -
Seite 10: Considerations
The use of active circuitry can yield, depending on the configuration, to a significant noise level. The MAC90i mixer has been designed for the minimum possible noise. Anyway, the noise level will always depend on the correct use and installation of the mixer. - Seite 11 7.4. Diagrama de funcionamiento 7.5. Diagrama de bloques Todos los datos están sujetos a variación debida a tolerancias de producción. ECLER S.A. se reserva el derecho de realizar cambios o mejoras en la fabricación o diseño que pudieran afectar las especificaciones.
-
Seite 12: Nota Importante
En el MAC90i se ha cuidado por encima de todo la fiabilidad, dureza al paso del tiempo y la máxima adaptabilidad a las necesidades del Disc-jockey, consiguiendo de esta forma una total comodidad de operación. -
Seite 13: Fuentes De Señal Conectables
- Platos giradiscos: Deben ir equipados con cápsula magnética capaz de dar un nivel de salida nominal entre -60 y -20dBV (1 y 100mV). Dado que las entradas de PHONO (52) del MAC90i tienen una elevada capacidad de sobrecarga, puede admitir cápsulas de mayor nivel de salida. En caso de querer emplear cápsulas de bobina móvil, éstas han de ser de alto nivel de salida y se precisa... -
Seite 14: Operacion Y Uso
Aunque el ruido producido por la puesta en funcionamiento del MAC90i es mínimo y queda prácticamente anulado al hacerlo con los controles de MASTER (19 y 32) cerrados, siempre resulta muy recomendable poner en marcha todos los aparatos siguiendo la secuencia siguiente: fuentes de sonido, unidad de mezclas, ecualizadores, filtros activos y finalmente amplificadores de potencia. -
Seite 15: Monitoraje
4.2. Monitoraje El MAC90i está dotado con un sistema de monitorización auditiva y visual a través de auriculares/salida CUE y doble VU METER. Accionando cualquiera de los interruptores PFL, oiremos por los auriculares y veremos por el VU METER izquierdo la señal presente en la-s via-s de entrada. -
Seite 16: Envío Auxiliar
8- Atornille. 4.5. Envío auxiliar El MAC90i está equipado con un bus estéreo de envíos auxiliares, AUX (6). Este envío se suministra de fábrica ajustado postfader, es decir los ajustes realizados con el fader de vía (13) afectan el nivel presente en la salida del bus auxiliar AUX OUT (47). Este envío puede ser internamente modificado y convertido en prefader simplemente cambiando de ubicación el "jumper"... -
Seite 17: Salidas
-10dBV/0.316V, 0dBV/1V,+4dBV/1.6V o +6dBV/2V. De fábrica salen ajustadas a 0dBV. Ver apartado 4.10.2. El MAC90i posee dos salidas de grabación: REC1 (48) antes del talkover (no hay señal de las vías que activan el talkover)(dos XF pulsados) y por lo tanto no existen atenuaciones. La salida REC2 (45) queda afectada por el talkover. -
Seite 18: Ajustes Internos
4.10. Ajustes internos 4.10.1. Ajuste sensibilidades entrada El MAC90i se suministra con la posibilidad de modificar internamente la sensibilidad de entrada de las entradas CD y LINE, tal y como se explica en el apartado 3.2. El cambio de sensibilidad se realiza cambiando la posición de los puentes que se encuentran en el circuito impreso. -
Seite 19: Consideraciones
El empleo de circuitería activa puede aportar, según configuración, un nivel de ruido de fondo más o menos elevado. El mezclador MAC90i ha sido concebido para obtener el menor ruido de fondo posible. Independientemente de la concepción electrónica con que se haya realizado el mezclador, el nivel de ruido dependerá... - Seite 20 7.1. Changement AUX préfader à Posfader 7.2 Assignation aux bus de l’entrée AUX. 7.3. Liste des fonctions 7.4. Schéma de fonctionnement 7.5. Blocs de diagrammes ECLER se réserve le droit d’apporter des modifications de toute sorte sur ses produits qui peuvent altérer leurs spécifications.
-
Seite 21: Note Importante
Sur la MAC90i, nous avons particulièrement soigné la fiabilité, qui reste la même au fil des ans, et l’avons adapté au maximum aux besoins du disc-Jockey faisant ainsi de la MAC90i une console de toute commodité. -
Seite 22: Sources De Signal
Du fait du gain élevé des entrées Phono et Micro, il est souhaitable d’installer la MAC90i le plus loin possible de toute source de bruit (variateurs de tension, moteurs, câbles secteur...). Pour cette raison et en aucune circonstance on ne doit enlever le capot métallique de la console. -
Seite 23: Mise En Marche Et Utilisation. Fonctionnement
Appuyer sur l’interrupteur “ POWER ” (65) de la source d’alimentation, le voyant verte s’allume. Bien que la MAC90i ne fasse pratiquement aucun bruit lors de la mise en route, il est préférable d’une part de mettre à zéro les potentiomètres “MASTER” (19, 32), d’autre part, d’observer la séquence suivante: allumer tout d’abord les sources de son, puis, la console de mixage, les... -
Seite 24: Gain Et Égalisation Des Voies
8- Visser. 4.5. Envoi auxiliaire La MAC90i est équipée d’un bus stéréo d’envois auxiliaires, AUX (6). Cet envoi sort d’usine réglé en postfader, ce qui signifie que les réglages réalisés avec le fader de la voie (13) affectent le niveau présent à la sortie du bus auxiliaire AUX OUT (47). Cet envoi peut être modifié de l’intérieur et être converti en préfader tout simplement en modifiant de position le pont “jumper”, signalé... -
Seite 25: Entrée Aux
La MAC90i est pré-réglée d’usine avec un seuil nominal de 0dBV/1V. Toutefois, ces sorties peuvent être modifiées de l’intérieur à -10dBV/0.316V, +4dBV/1.6V ou à +6dBV/2V. Voir paragraphe 4.10.2. -
Seite 26: Réglages Internes
10dBV/0.316V, 0dBV/1V, +4dBV/1.6V ou à +6dBV/2V. Elles ont pré-réglées d’usine à 0dBV. Voir paragraphe 4.10.2. La MAC90i possède deux sorties d’enregistrement : REC1 (48) avant le talkover (il n’y a pas de signal des voies qui activent le talkover) (deux XF poussés) et il n’existe aucune atténuation. La sortie REC2 (45) reste affectée au talkover. -
Seite 27: Réglage Des Niveaux De Sortie
4.10.2. Réglage des niveaux de sortie Comme les sensibilités des entrées CD et LINE, il est possible de modifier les niveaux de sortie, OUT1, OUT2, XFA/XFB, indépendamment pour chacune d’elles. CANAL R CANAL L CANAL R CANAL L OUTPUT 1 OUTPUT 1 OUTPUT 2 OUTPUT 2... -
Seite 28: Bruit De Fond
L’emploi de circuits actifs peut amener, suivant la configuration du circuit, un niveau de bruit de fond plus ou moins élevé. La MAC90i a été conçue pour obtenir le moins de bruit de fond possible. Indépendamment de la conception électronique avec laquelle a été réalisée la console de mixage, le niveau de bruit dépend directement de la bonne installation et de l’utilisation correcte de la table de... - Seite 29 7.2. Zuordnung des AUX Eingangs zum Bus 7.3. Funktionsliste 7.4. Funktionsübersicht 7.5. Blockschaltbild Alle Angaben sind ohne Gewähr. Messwerte können produktionsbedingten Schwankungen unterliegen. ECLER S.A. nimmt sich das Recht heraus Veränderungen am Gerät vorzunehmen, die zur Verbesserung des Produktes beitragen.
-
Seite 30: Wichtige Vorbemerkung
Zwei Überlegungen sind bei der Wahl des Aufstellungsortes von besonderer Wichtigkeit: erstens der Komfort der Person, die den Mixer bedient und zweitens der einfache Zugriff auf alle Kabelverbindungen vom oder zum Mixer. Der MAC90i Mixer besitzt 8 HE (335 mm) Rackohren zum Einbau in ein Standard 19“ (482.6 mm) Rack. -
Seite 31: Anschließbare Signalquellen
Abmessungen nahezu überall montiert werden, allerdings sollten Sie auf eine ausreichende Belüftung achten. Der Anschluß erfolgt über ein spezielles Multipin Kabel an die Buchse (58) das MAC90i. Zwei grüne LED´s (17) in der rechten oberen Ecke des Mixers zeigen das Anliegen der korrekten Versorgungsspannungen (+18V und -18 VDC) an. -
Seite 32: Inbetriebnahme
Lautsprecher erreichen, die dadurch beschädigt werden könnten. 4.2. Vorhören Der MAC90i ist mit einem Vorhörsystem ausgestattet, das es Ihnen erlaubt, die verschiedenen Kanäle optisch auf dem VU -Meter oder akustisch über Kopfhörer bzw. den CUE Ausgang zu kontrollieren. Durch Betätigen der PFL Schalter (pre fader listening) können Sie das (die) jeweilige(n) Eingangssignal(e) auf Kopfhörer oder VU -Meter überwachen. -
Seite 33: Eingangsempfindlichkeit Und Klangregelung
8- Ziehen Sie die Schrauben wieder fest. 4.5. AUX Send: Der MAC90i besitzt einen Stereo Bus für Auxiliary- Send Signale, AUX (6). Er ist werksseitig auf Postfader eingestellt, so daß der Pegel am AUX OUT Ausgang (47) direkt von der Position des Kanal Faders (13) beeinflußt wird. -
Seite 34: Aux Eingang
Ausgangspegels, indem Sie sich vergewissern, daß die Clip -Indikatoren der Endverstärker nicht dauernd aufleuchten, sondern dem empfangenen Rhythmus folgen. Der MAC90i wurde ab Werk auf 0dBV 1V eingestellt, allerdings kann dieser Ausgang intern auf -10dBV/0.316V, +4dB/1.6V oder +6dB/2V modifiziert werden (siehe Abschnitt 4.10.2.). -
Seite 35: Interne Einstellungen
HEADPHONES Ausgang. 4.10. Interne Einstellungen 4.10.1. Einstellung der Eingangsempfindlichkeiten Der MAC90i ist mit der Möglichkeit ausgestattet, die Empfindlichkeit der CD und LINE Eingänge zu modifizieren (siehe Abschnitt 3.2.). Die Einstellungen erfolgen über Jumper (Steckbrücken) auf der Platine. -
Seite 36: Einstellung Der Ausgangspegel
4.10.2. Einstellung der Ausgangspegel Ebenso wie die Eingangsempfindlichkeiten können die Pegel für jeden Ausgang intern modifiziert werden. KANAL R KANAL L KANAL R KANAL L AUSGANG 1 AUSGANG 1 AUSGANG 2 AUSGANG 2 J102 J103 J104 J105 J106 J107 J108 J109 -10dBV 0dBV... -
Seite 37: Hintergrundrauschen
5.3. Hintergrundrauschen: Die Verwendung aktiver Komponenten bringt zwangsläufig einen mehr oder weniger erhöhten Grundrauschpegel mit sich. Bei der Entwicklung des MAC90i wurde größter Wert auf die Minimierung des Hintergrundrauschens gelegt. Unabhängig davon hängt der Rauschpegel direkt von der korrekten Installation und Bedienung des Mischpults ab. -
Seite 38: Technical Characteristics
6. MAC90i TECHNICAL CHARACTERISTICS Input Sensitivity nom(*)/Impedance PHONO -40dBV/47kΩ LINE -10(0)dBV*/47kΩ 0(-10)dBV*/47kΩ -10(0)dBV*/47kΩ MIC (BAL) -50dBV/2.2kΩ MIC ATT (BAL) -30dBV/2.2kΩ -10dBV/9.3kΩ Outputs Level/Minimum load OUT1 (BAL) 0(-10/+4/+6)dBV*/600Ω 1(0.3/1.6/2)V. OUT2 0(-10/+4/+6)dBV*/2.2kΩ 1(0.3/1.6/2)V. 0(-10/+4/+6)dBV*/2.2kΩ 1(0.3/1.6/2)V. 0(-10/+4/+6)dBV*/2.2kΩ 1(0.3/1.6/2)V. 0dBV/2.2kΩ REC1 -10dBV/10kΩ REC2 -10dBV/10kΩ... -
Seite 39: Diagrams
7. DIAGRAMS 7. DIAGRAMAS 7. SCHEMAS 7. DIAGRAMME 7.1. AUX change from prefader to postfader 7.1. Cambio AUX prefader a postfader 7.1. Changement AUX préfader à Posfader 7.1. Wechsel von AUX Prefader nach Postfader 7.2. AUX input assign to bus 7.2. -
Seite 40: Function List
7.3. Function list 1. Input selector 37. Talkover enable, ON 2. Input sensitivity adjust, GAIN 38. Talkover effect control, EFF 3. Treble control, TREBLE 39. Talkover recovery time control, REC 4. Midrange control, MID TIME 5. Bass control, BASS 40. Auxiliary volume control, VOL 6. -
Seite 41: Lista De Funciones
7.3. Lista de funciones 1. Selector de entradas 38. Control de efecto talkover, EFF 2. Ajuste de la sensibilidad de entrada, GAIN 39. Control tiempo de recuperación 3. Control de agudos, TREBLE talkover, REC TIME 4. Control de medios, MID 40. -
Seite 42: Liste Des Fonctions
7.3 Liste des fonctions. 1. Sélecteur d’entrée 38. Contrôle de l’effet Talkover, EFF 2. Réglage de sensibilité d’entrée, GAIN 39. Contrôle du temps de récupération 3. Contrôle des aigus, TREBLE Talkover, REC TIME 4. Contrôle des médiums, MID 40. Contrôle de volume aux, VOL 5. -
Seite 43: Funktionsliste
7.3. Funktionsliste 1. Eingangswahlschalter 35. Cue Pegelregler, CUE 2. Eingangspegelregler, GAIN 36. Optische Anzeige, TALKOVER 3. Höhenregler, TREBLE 37. Übersprechfunktion, ON 4. Mittenregler, MID 38. Übersprech- Empfindlichkeitsregler, EFF 5. Tiefenregler, BASS 39. Übersprech- Verzögerungsregler, 6. Aux Send Regler, AUX REC TIME 7. -
Seite 44: Function Diagram
7.4. Function diagram 7.4. Diagrama de funcionamiento 7.4. Schéma de fonctionnement 7.4. Funktionsdiagramm... -
Seite 45: Block Diagram
7.5. Block diagram 7.5. Diagrama de bloques 7.5. Blocs de diagrammes 7.5. Blockschaltbild... - Seite 46 ECLER Laboratorio de electro-acústica S.A. Motors 166-168, 08038 Barcelona, Spain INTERNET http://www.ecler.es E-mail: info@ecler.es 50.0024.0200...
