FB-Remote-I/O-System
Installation
Gemäß DIN EN 61158 und DIN EN 61784 gelten folgende Grundsätze:
Lineare Busstruktur ohne Abzweige, bestehend aus einer Leitung mit
■
Abschlusswiderständen
Länge der Spur bis zum Busteilnehmer < 0,3 m
■
Gesamtlänge aller Spurs < 6 m
■
Datenübertragung über geschirmtes Twisted-Pair-Kabel
■
Abschlusswiderstand 100 ... 130
■
Aderquerschnitt > 0,22 mm², ca. 60 pF/m
■
Max. Leitungslänge 1200 m, abhängig von der Übertragungsrate
■
Max. 32 aktive oder passive Busteilnehmer einschließlich Repeater
■
Max. 3 Repeater zw. 2 Busteilnehmern
■
Abschlusswiderstände
Der Feldbus muss genau zwei Abschlusswiderstände pro Segment haben, einen am Anfang
und einen am Ende. Der Anfang eines Segments ist im Allgemeinen am Master, während die
letzte Remote-I/O-Station als Ende betrachtet wird. Ein Segment endet oder beginnt auch an
einem Repeater oder Lichtwellenleiter.
Um einen Abschlusswiderstand anzubringen, verwenden Sie die folgenden
Busabschlussmodule.
Abschlusswiderstand für Servicebus: FB9293*
■
Abschlusswiderstand für Feldbus: FB9294*
■
Abschlusswiderstand für Servicebus und Feldbus: FB9295*
■

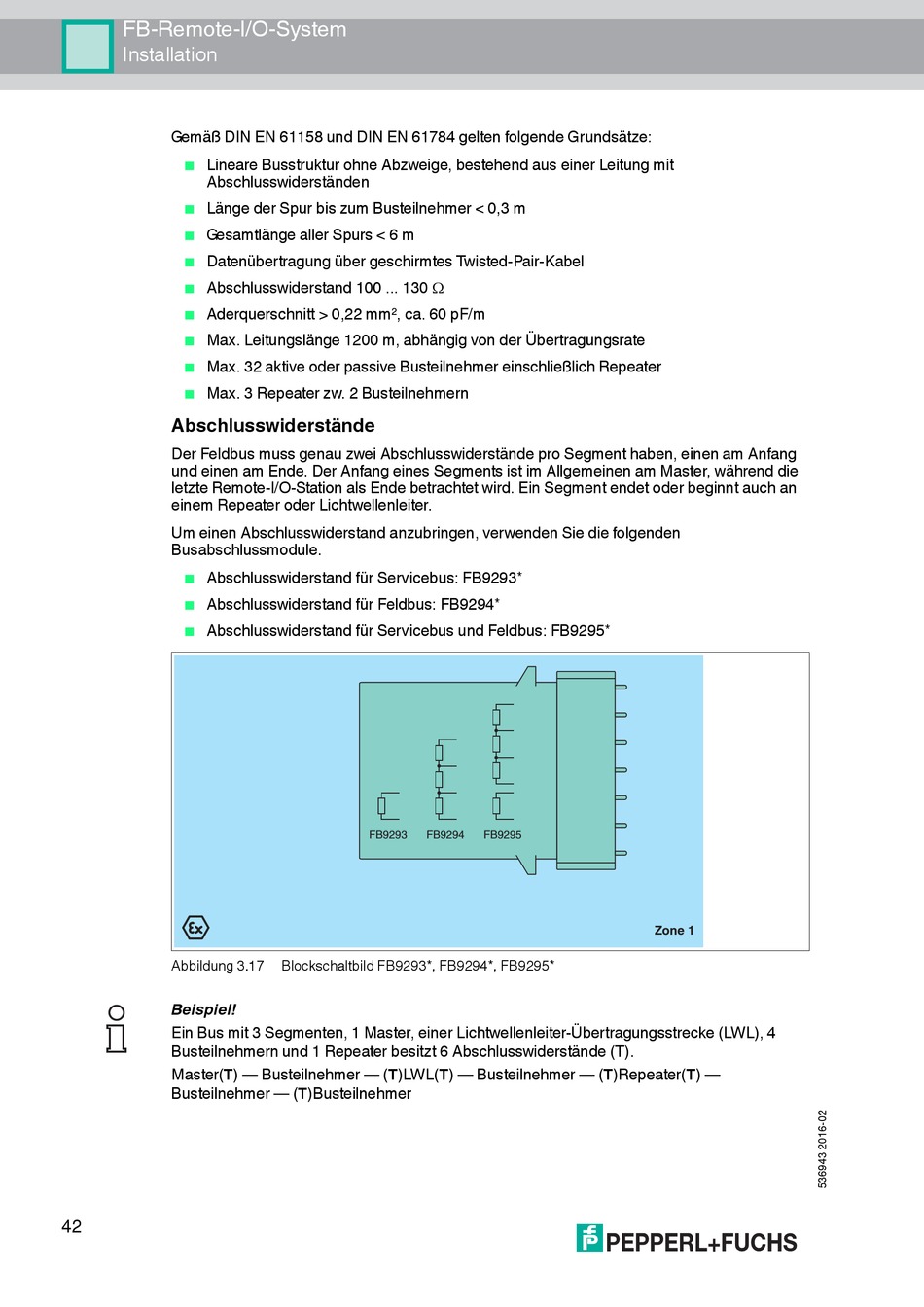

Abbildung 3.17
Beispiel!
Ein Bus mit 3 Segmenten, 1 Master, einer Lichtwellenleiter-Übertragungsstrecke (LWL), 4
Busteilnehmern und 1 Repeater besitzt 6 Abschlusswiderstände (T).
Master(T) — Busteilnehmer — (T)LWL(T) — Busteilnehmer — (T)Repeater(T) —
Busteilnehmer — (T)Busteilnehmer
42
FB9293
FB9294
Blockschaltbild FB9293*, FB9294*, FB9295*
FB9295
Zone 1
