FB-Remote-I/O-System
Produktspezifikationen

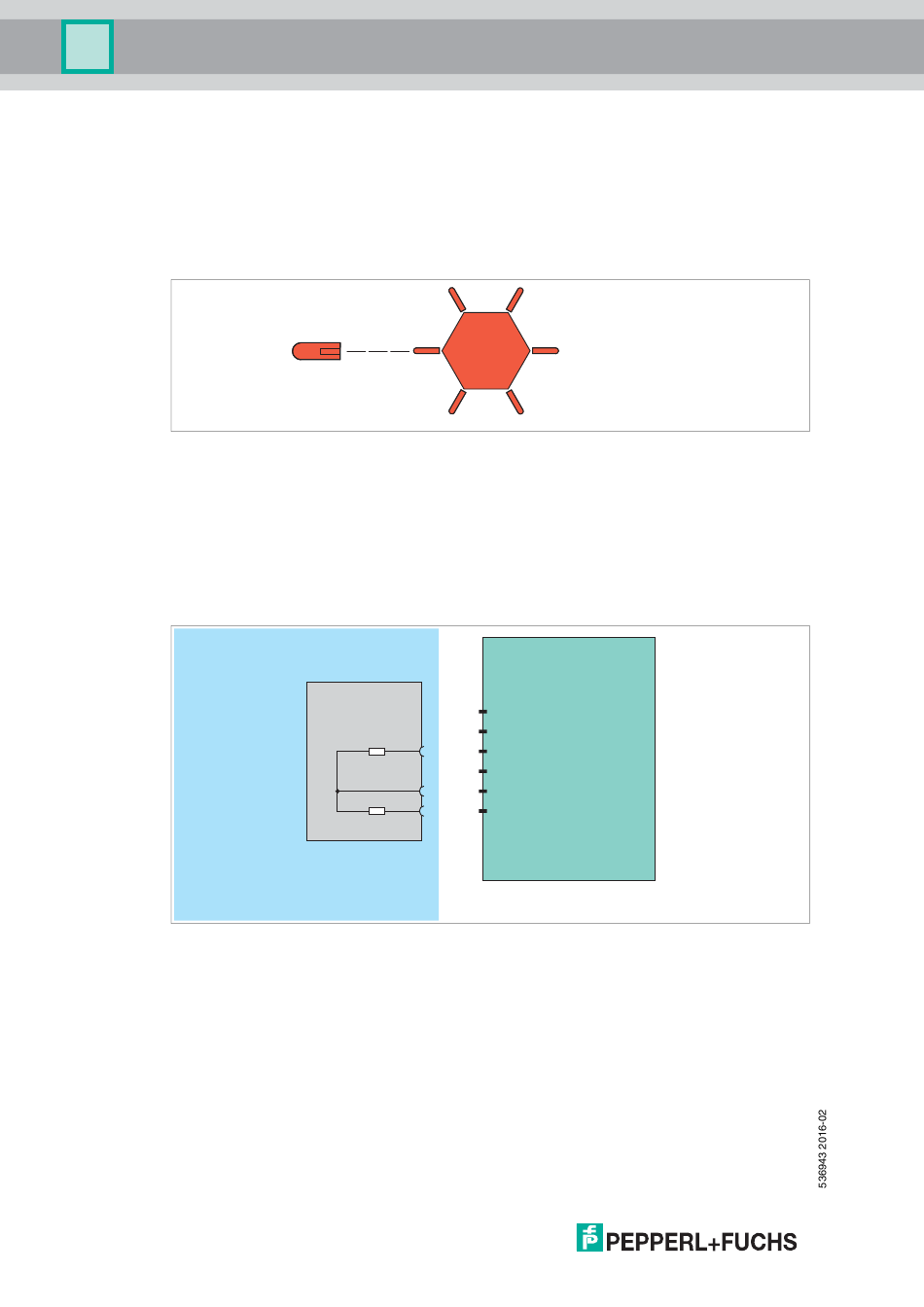

Kodierstifte
Kodierstifte sorgen für eine eindeutige Zuordnung zwischen E/A-Modulen und
Klemmenblöcken bzw. den damit verbunden Feldgeräten. Dazu werden die Kodierstifte in die
dafür vorgesehenen Nuten in den Frontbuchsen der E/A-Module eingeschoben. Dies
verhindert, dass Klemmenblöcke versehentlich auf ein anderes E/A-Modul aufgesteckt werden
können.
KF-CP
Abbildung 2.13
Watchdog-Stecker
Der Watchdog-Stecker wird in Verbindung mit Binärausgängen mit Rückmeldeeingang
verwendet (FB2201B ... FB2213E). Der Watchdog-Stecker sendet das Ausgangssignal des
E/A-Moduls auf dessen Eingangskanal zurück und ermöglicht dadurch die Überprüfung der
Funktion des E/A-Moduls sowie die Überprüfung der Kommunikation zwischen
Prozessleitsystem und E/A-Modul.
LB9180A
Zone 1, 2
Abbildung 2.14
16
Kodierstifte KF-CP
LB9180A
1 kΩ
2,4 kΩ
Blockschaltbild LB9180A
-
6
-
5
-
4
+
3
+
2
1
+
