FB-Remote-I/O-System
Installation
Module entnehmen
Warnung!
Explosionsgefahr
Eine gewaltsame Entnahme der Module oder die Verwendung ungeeigneter Werkzeuge kann
zu einer Beschädigung der Module oder des Backplanes führen, wodurch der
Explosionsschutz nicht mehr gewährleistet ist.
Entnehmen Sie Module nur mit dem entsprechenden FB-Entnahmewerkzeug (Artikelnummer
536628 für einfach breite Module und Artikelnummer 536627 für doppelt breite Module). Das
FB-Entnahmewerkzeug erzwingt einen zweistufigen Entnahmeprozess.
1. Um den ersten Rasthaken zu lösen, setzen Sie das FB-Entnahmewerkzeug an der rechten
Seite des Moduls an. Schieben Sie das FB-Entnahmewerkzeug bis zum Anschlag in Rich-
tung Backplane.

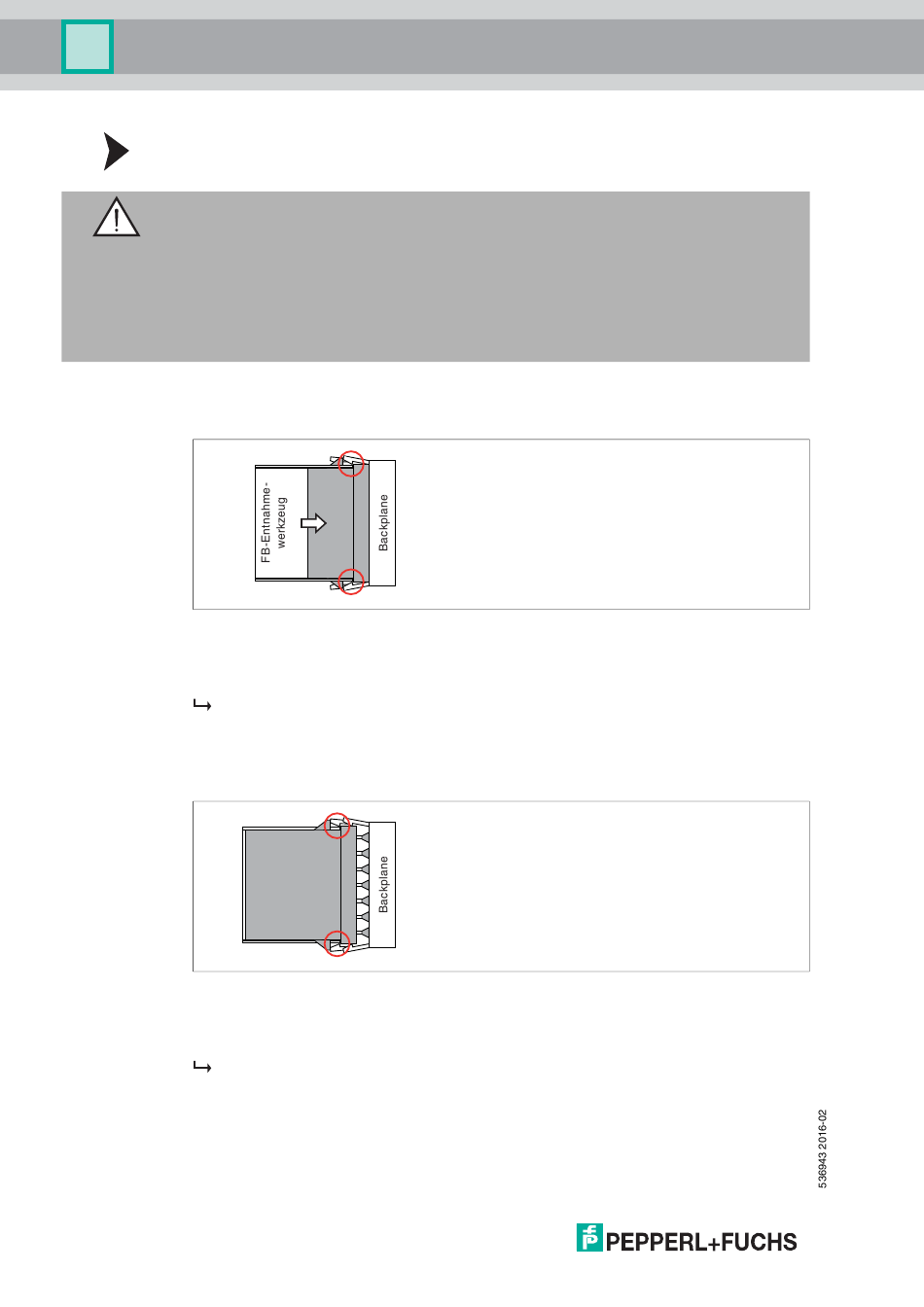

Abbildung 3.7
2. Ziehen Sie das Modul zusammen mit dem FB-Entnahmewerkzeug einige Millimeter heraus,
bis Sie den Widerstand durch den zweiten Rasthaken spüren.
Der erste Rasthaken ist gelöst und das Modul hat keinen elektrischen Kontakt mehr zum
Backplane.
3. Drehen Sie das FB-Entnahmewerkzeug um und setzen Sie es an der linken Seite des
Moduls an. Schieben Sie das FB-Entnahmewerkzeug in Richtung des Backplanes, bis sich
der zweite Rasthaken löst.
Abbildung 3.8
4. Ziehen Sie das Modul zusammen mit dem FB-Entnahmewerkzeug aus dem Backplane
heraus.
Der zweite Rasthaken ist gelöst und das Modul ist aus dem Modulsteckplatz
entnommen.
5. Passen Sie ggf. die Informationen auf den Beschriftungsstreifen des Backplanes an.
28
FB-Entnahmewerkzeug löst ersten Rasthaken
FB-Entnahmewerkzeug löst zweiten Rasthaken
