Enthärtungsanlagen CC 206 und CC 208
F.

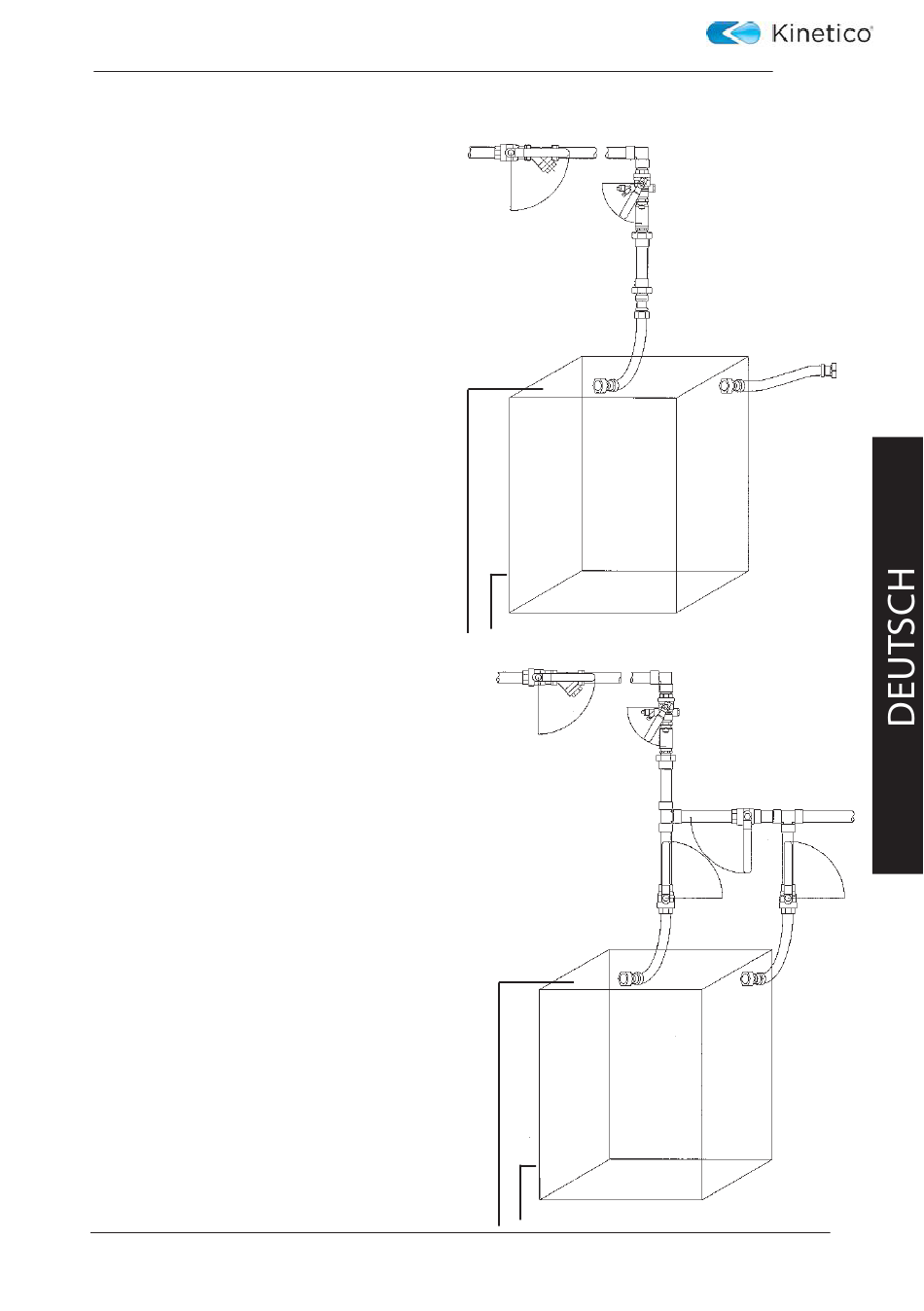

Installationsdiagramm
1
4
Installation ohne By-pass
3
2
1. Kugelventil
2. Schmutzfänger
3. Vakuumschalter oder kontrollierbares Rückschlagventil
4. Rohwasser
5
5. A ufbereitetes Wasser
6. A blauf
ACHTUNG! Dies ist ein
Standarddiagram, kontrollieren Sie
bitte Zu-/Abgang des Filters vor der
Installation.
6
1
4
Installation mit By-pass
2
3
1. Kugelventil
2. Schmutzfänger
5
3. Vakuumschalter oder kontrollierbares Rückschlagventil
4. Rohwasser
5. A ufbereitetes Wasser
6. A blauf
6
21
