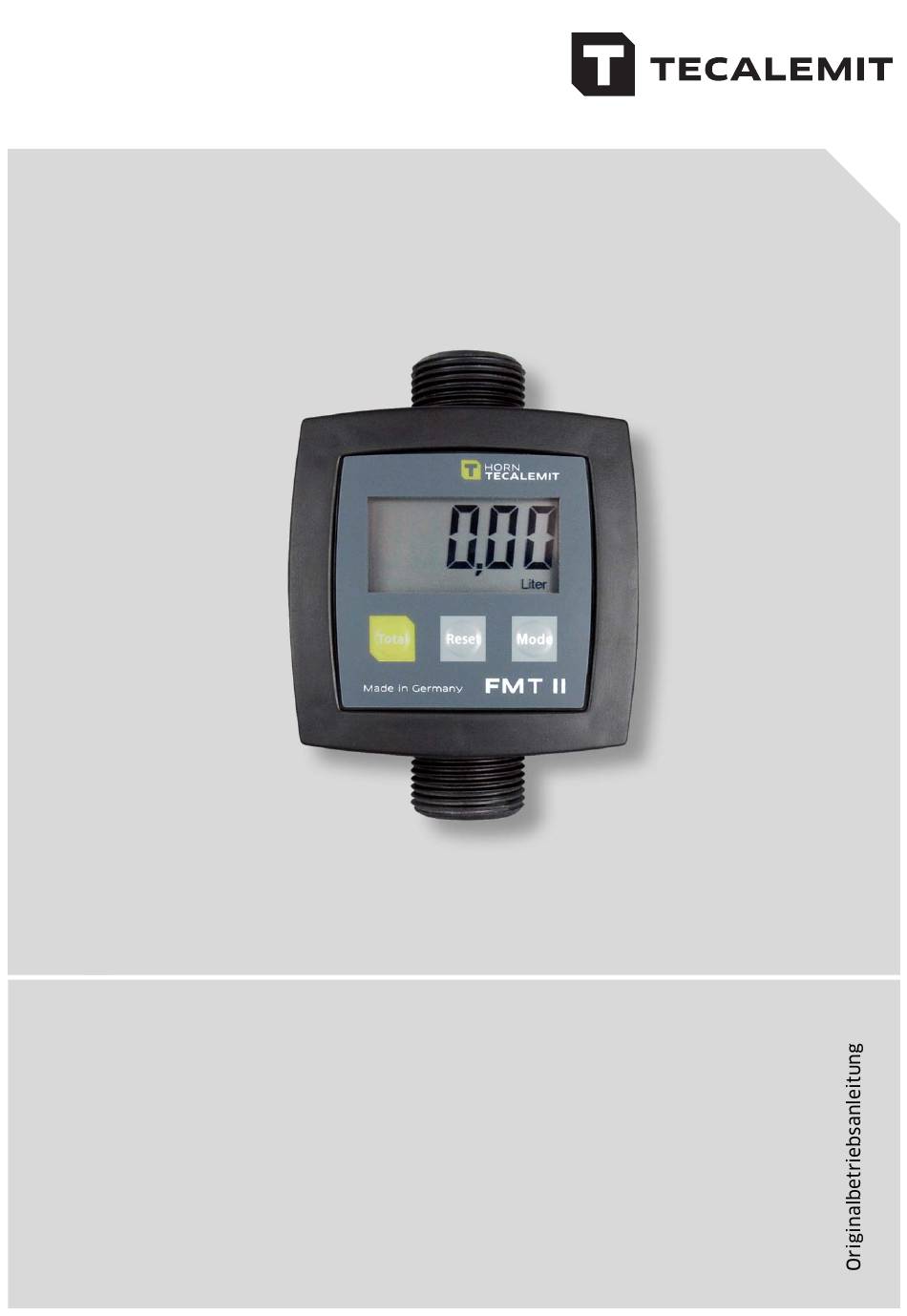

Betriebsanleitung
Zähler
FMT II
Art.-Nr.:
253590000, 253590001, 253590003, 253590004, 253590006,
253590007, 253590008, 253590009, 253590010, 253590011, 253590012,
253590013, 253590020, 253590030, 253590031, 253590032, 253590033,
253590034, 253590035, 253590036, 253590037, 253590060, 253590061,
253590062, 253590063, 253590064, 253590065, 253590066, 253590067,
253590300.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für TECALEMIT FMT II
Inhaltszusammenfassung für TECALEMIT FMT II
- Seite 1 Betriebsanleitung Zähler FMT II Art.-Nr.: 253590000, 253590001, 253590003, 253590004, 253590006, 253590007, 253590008, 253590009, 253590010, 253590011, 253590012, 253590013, 253590020, 253590030, 253590031, 253590032, 253590033, 253590034, 253590035, 253590036, 253590037, 253590060, 253590061, 253590062, 253590063, 253590064, 253590065, 253590066, 253590067, 253590300.
- Seite 2 Genehmigung gestattet. Technische Änderungen vorbehalten. Service Hotline +49 1805 900 301 Reparatur Service +49 1805 900 302 (0,14 €/Min: aus dem dt. Festnetz, Mobilfunk max. 0,42 €/Min.) service@tecalemit.de Dokumenten-Nr.: 44 1494 001-M Stand: 13.08.2015 44 1494 001-M Zähler FMT II...
-
Seite 3: Inhaltsverzeichnis
3.2 Montageanleitung für nachträglichen Anbau FMT II an HORNET 50 II, 80, 120 ......................8 3.3 Montageanleitung für FMT II an HORNET W 85 H ........9 3.4 Montageanleitung für FMT II an HORNET W 85 H INOX ......10 4 Programmierung des Zählers ................11 ... -
Seite 4: Sicherheitshinweise
Liegen bei dem Personal nicht die notwendigen Kenntnisse vor, so ist dieses zu schulen und zu unterweisen. Weiterhin ist durch den Betreiber sicherzustellen, dass der Inhalt der Betriebsanleitung durch das Personal voll verstanden wird. 44 1494 001-M Zähler FMT II... - Seite 5 Arbeiten an elektrischen Ausrüstungen dürfen nur von einer Elektrofachkraft oder von unterwiesenen Personen unter Leitung und Aufsicht einer Elektrofachkraft gemäß den elektrotechnischen Regeln vorgenommen werden. Maschinen- und Anlagenteile, an denen Inspektions-, Wartungs- und Reparaturarbeiten durchgeführt werden, müssen spannungsfrei geschaltet werden. 44 1494 001-M Zähler FMT II...
-
Seite 6: Technische Beschreibung
Technische Beschreibung 2.1 Beschreibung Der FMT II ist ein Durchflussmesser für strömende Flüssigkeiten nach dem Messprinzip eines Turbinenradzählers. Er ist für den Einsatz als stationärer Zähler oder als Handdurchlaufzähler geeignet. Der optionale Impulsgeber ermöglicht den Einsatz in einem Flüssigkeitsmanagementsystem. Der FMT II darf nicht für brennbare und explosionsgefährliche Flüssigkeiten mit einem Flammpunkt <... -
Seite 7: Technische Daten
Impulsausgang mit 25 Impulsen/Maßeinheit Der Zähler kann mit einer externen Spannungsquelle von 5VDC – 24VDC betrieben werden. Kenndaten des Impulsausganges: Offener Kollektor, VCemax = 30V, Icmax = 50 mA Anschlussbelegung: Anschluss Farbe Vcc (5VDC – 24 VDC) Gelb Impulsausgang Grün Gnd (Masse) Braun 44 1494 001-M Zähler FMT II... -
Seite 8: Montageanleitung
Gewinde (7) des Zählers drehen und fest anziehen. Nach der Montage sind die Verbindungen auf Dichtigkeit zu prüfen. 3.2 Montageanleitung für nachträglichen Anbau FMT II an HORNET 50 II, 80, 120 Vor der Montage alle Teile auf eventuelle Reste von Verpackungsmaterial überprüfen. -
Seite 9: Montageanleitung Für Fmt Ii An Hornet W 85 H
3.3 Montageanleitung für FMT II an HORNET W 85 H Vor der Montage alle Teile auf eventuelle Reste von Verpackungsmaterial überprüfen. Dichtringe (2) in die Adaptermuffe (4) beidseitig einlegen. Adaptermuffe (4) mit Dichtringe (2) auf den Zähler (3) drehen und fest anziehen. -
Seite 10: Montageanleitung Für Fmt Ii An Hornet W 85 H Inox
3.4 Montageanleitung für FMT II an HORNET W 85 H INOX Vor der Montage alle Teile auf eventuelle Reste von Verpackungsmaterial überprüfen. Dichtring (2) in den Adapter der Druckseite (1) einlegen. Dichtring (2) in den Schlauchdorn (4) einlegen. -
Seite 11: Programmierung Des Zählers
Faktor =Faktor Volumen angezeigt Beispiel: Ein 2-Liter Messgefäß wird befüllt, der Zähler zeigt nur 1,90 Liter an. Der alte Kalibrierfaktor beträgt 1,040. Der neue Kalibrierfaktor berechnet sich zu: 2,00 1,040 x =1,090 (abgerundet) 1,90 44 1494 001-M Zähler FMT II... -
Seite 12: Zurücksetzen Aller Einstellungen (Erstinitialisierung)
Um den Programmiermodus zu beenden, ist die Taste „Mode“ nach Einstellung des Kalibrierfaktors erneut zu betätigen. Der Zähler wechselt zurück in den Grundzustand. Falls im Programmiermodus für länger als fünf Minuten keine Taste betätigt wurde, so wechselt der Zähler automatisch in den Grundzustand zurück. 44 1494 001-M Zähler FMT II... -
Seite 13: Bedienung
„Reset“ betätigt wird, wird der eingestellte Kalibrierfaktor solange angezeigt, wie beide Tasten betätigt bleiben. Der Kalibrierfaktor kann im Bereich 0.500 bis 1.500 liegen. Falls während der Anzeige Impulssignale eingehen (Volumenstrom), so wird die Anzeige des Kalibrierfaktors abgebrochen und in den Grundzustand gewechselt. 44 1494 001-M Zähler FMT II... -
Seite 14: Fehlerüberwachung
6.2 Anzeige von fünf Strichen „-----“ Falls der Zähler seine Funktion einstellt und in der Anzeige nur noch fünf waagerechte Striche zu sehen sind, so liegt ein Fehler in der Auswerteelektronik vor, der Zähler muss ausgetauscht werden. 44 1494 001-M Zähler FMT II... -
Seite 15: Entsorgung
Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durchgestrichenen Mülltonne (siehe oben) und dem chemischen Symbol (Cd, Hg oder Pb) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen: 1."Cd" steht für Cadmium. 2."Pb" steht für Blei. 3."Hg" steht für Quecksilber 44 1494 001-M Zähler FMT II... -
Seite 16: Ersatzteilzeichnung
Deckel kpl. + Batterie 814948001 814948002 Deckel kpl. + Batterie + Impulskabel 814948010 814948011 Messkammer kpl. + Typenschild 814948003 Messkammer kpl. + Typenschild + Impulskabelausgang 814948012 Batterie 814938001 Zylinderschraube DIN 912 - M4x45, A2 403023720 44 1494 001-M Zähler FMT II... -
Seite 17: Konformitätserklärung
Konformitätserklärung 44 1494 001-M Zähler FMT II... -
Seite 18: Notizen
10 Notizen 44 1494 001-M Zähler FMT II... - Seite 19 44 1494 001-M Zähler FMT II...
- Seite 20 HORN GmbH & Co. KG Munketoft 42 24937 Flensburg Deutschland T +49 461-8696-0 F +49 461-8696-66 www.tecalemit.de info@tecalemit.de 44 1494 001-M Zähler FMT II...
