1

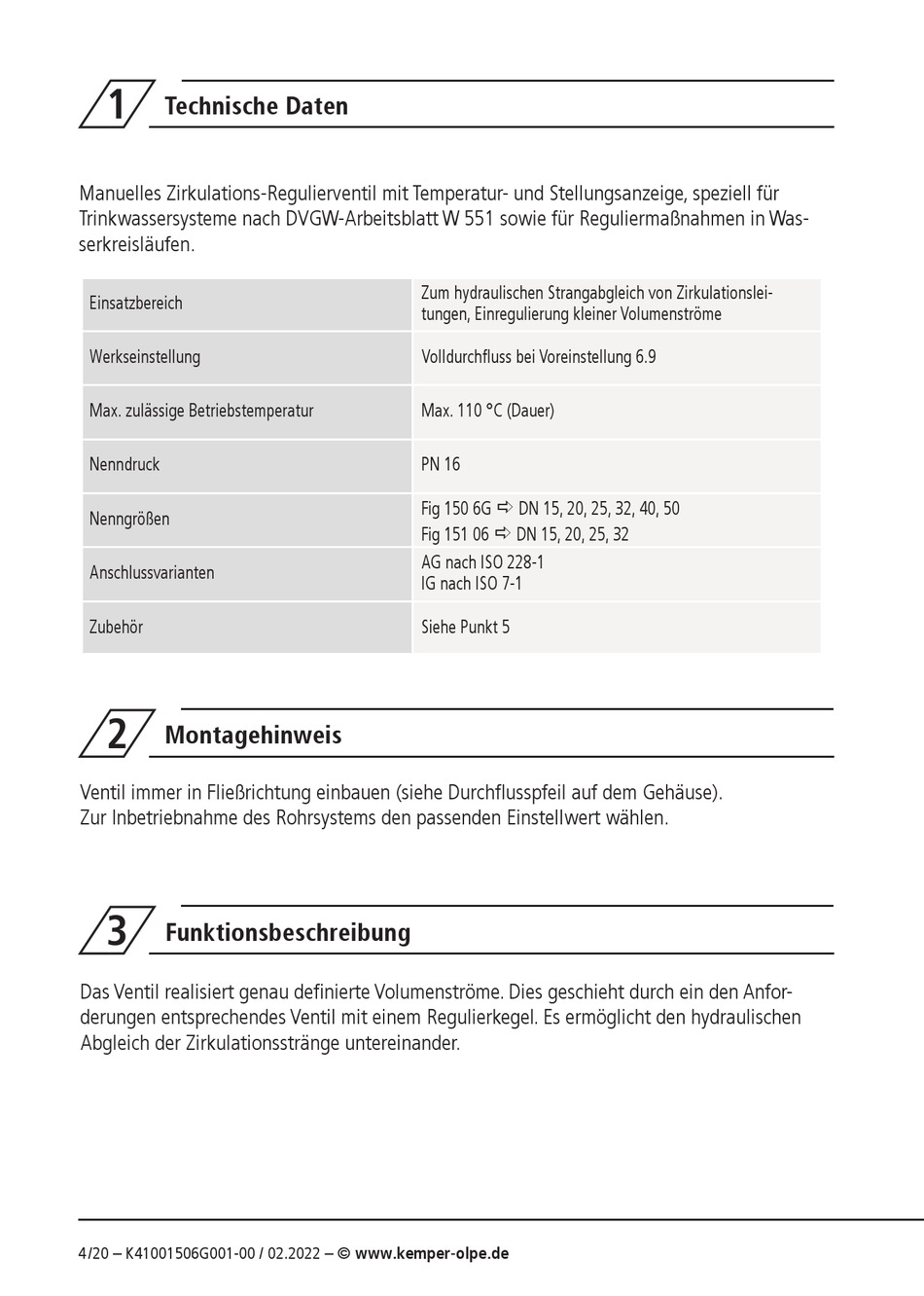

Technische Daten
Manuelles Zirkulations-Regulierventil mit Temperatur- und Stellungsanzeige, speziell für
Trinkwassersysteme nach DVGW-Arbeitsblatt W 551 sowie für Reguliermaßnahmen in Was-
serkreisläufen.
Einsatzbereich
Werkseinstellung
Max. zulässige Betriebstemperatur
Nenndruck
Nenngrößen
Anschlussvarianten
Zubehör
2
Montagehinweis
Ventil immer in Fließrichtung einbauen (siehe Durchflusspfeil auf dem Gehäuse).
Zur Inbetriebnahme des Rohrsystems den passenden Einstellwert wählen.
3
Funktionsbeschreibung
Das Ventil realisiert genau definierte Volumenströme. Dies geschieht durch ein den Anfor-
derungen entsprechendes Ventil mit einem Regulierkegel. Es ermöglicht den hydraulischen
Abgleich der Zirkulationsstränge untereinander.
4 /20 – K41001506G001-00 / 02.2022 – © www.kemper-olpe.de
Zum hydraulischen Strangabgleich von Zirkulationslei-
tungen, Einregulierung kleiner Volumenströme
Volldurchfluss bei Voreinstellung 6.9
Max. 110 °C (Dauer)
PN 16
Fig 150 6G
DN 15, 20, 25, 32, 40, 50
Fig 151 06
DN 15, 20, 25, 32
AG nach ISO 228-1
IG nach ISO 7-1
Siehe Punkt 5
