ZENEC Z-E3766 Montageanleitung Seite 4

A
B
C

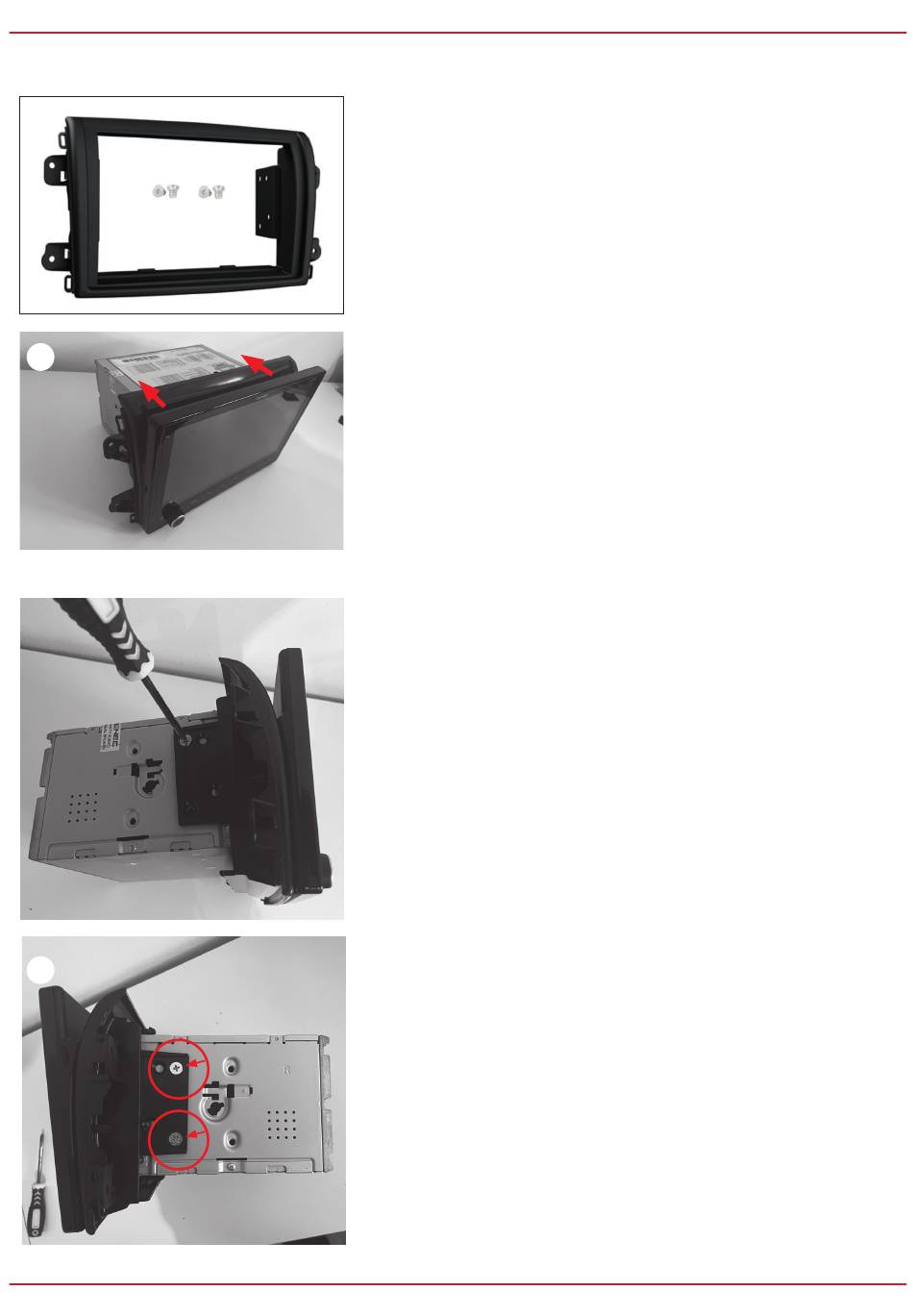

DEMONTAGE UND VORBEREITUNG:
A
Montagerahmen N-XFDUC8 mit
beiliegenden 4 Stk. M5 x6 mm
Schrauben.
B
Der Montagerahmen N-XFDUC8
wird direkt von hinten auf die
Haupteinheit des Gerätes
geschoben .
C
Der Rahmen wird dann seitlich
mit den beiliegenden M5 x 6mm
Schrauben am Gerät befestigt.
REMOVAL WORK AND PREPARATION:
Mounting frame N-XFDUC8 with
enclosed 4 pcs. M5 x 6mm screws.
The mounting frame N-XFDUC8 is
pushed onto the X-F270 device via
its back end.
The frame is affixed to the device
applying two M5 x 6 mm screws an
left and right side
