Zaddox RXS Montageanleitung

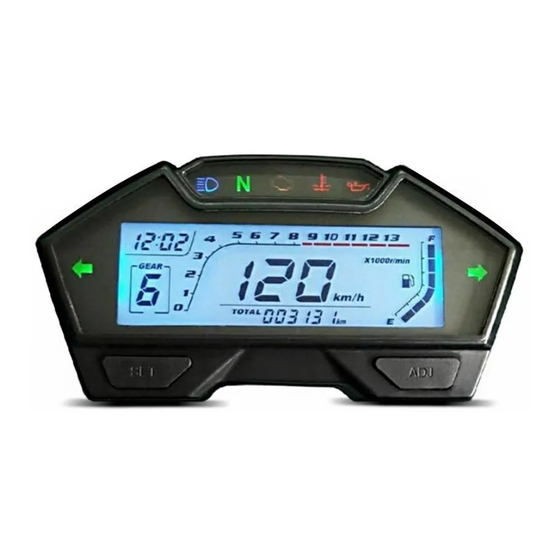

LCD Tachometer Zaddox RXS

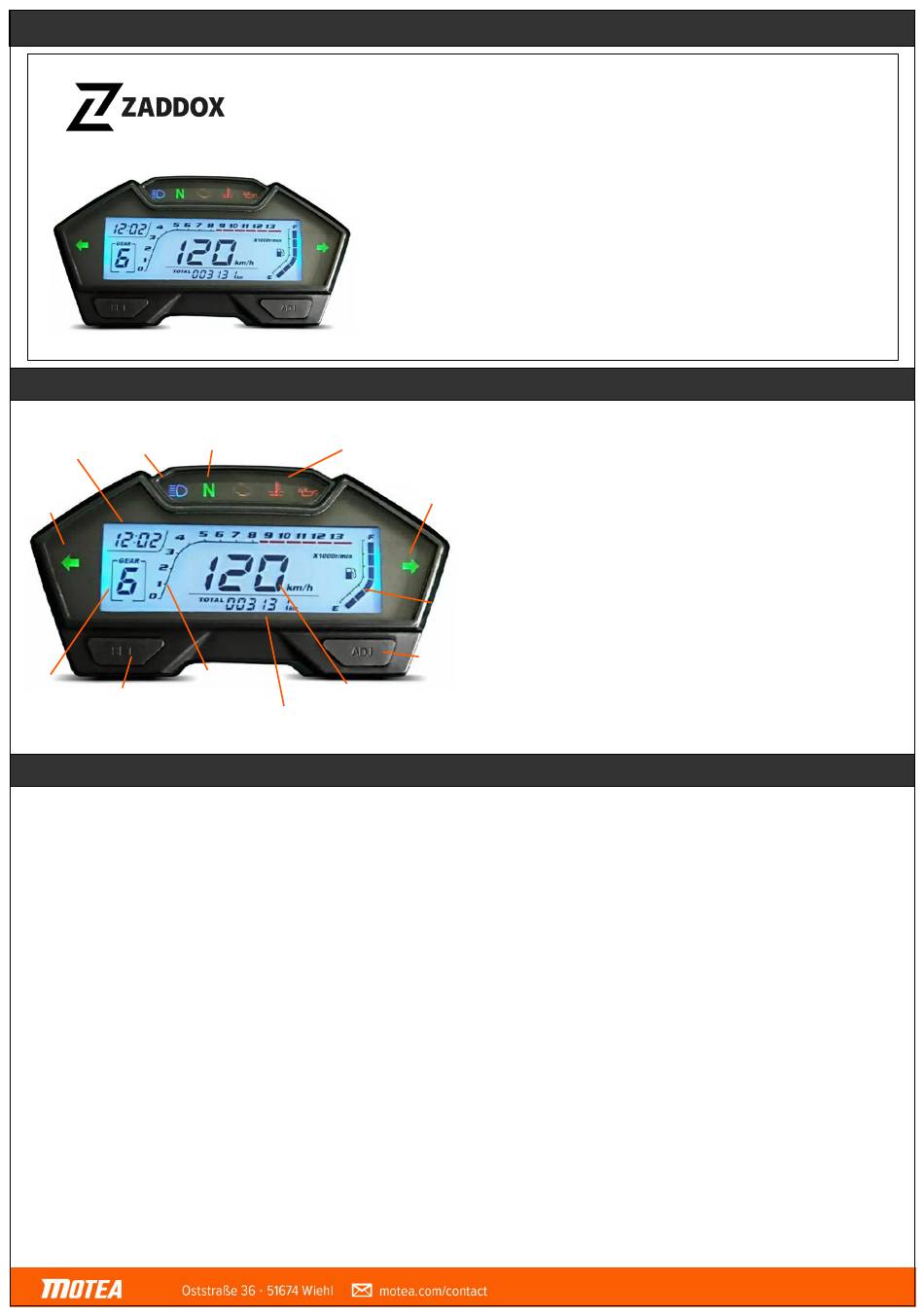

Anzeigeoptionen / Technische Daten
Uhr
Fernlicht
Blinker
links
Gang
Einstelltaste
SET
Installationshinweise / Grundeinstellungen
Einschalten und Öffnen der Benutzeroberfläche für die Grundeinstellungen
Halten der Einstelltaste SET während Betätigung des Zündschlosses (Standardeinstellung: 018 12)
Wechsel zur nächsten Einstellung durch lange Betätigung der Einstelltaste SEL.
Erhöhen einer ausgewählten Einheit (+1) durch kurze Betätigung der Einstelltaste SEL.
Einstellbereiche:
(1) Radeinstellungen (018: 18 Hz
(1) Formel: Kalibrierungszahl = 1000 / Radumfang x Magnetanzahl / 60
Bsp. 110/70-R17 (Radumfang = 1,86 m) mit 2 Magneten: 1000 / 1,86 x 2 / 60 = 17,91 ~ 18
(2) Lange Betätigung der Einstelltaste SEL, um von der Einer- zur Zehner-, zur Hunderter-, zur Tausenderstelle zu
wechseln.
(2) Tankeinstellungen
(1) 1 ≙ Zwei-Leitungs-System
≙
(2) 5 Drei-Leitungs-System
(3) Einstellung der Drehzahl
(1) 2 ≙ 166 Hz ≙ 10 x 1000 r/min
(2) 4 ≙ 333 Hz ≙ 10 x 1000 r/min
Abschließend Halten der Einstelltaste SET, um die Einstellungen zu speichern.
Montageanleitung
Leerlauf
Kontrollleuchten
N
Drehzahl
Geschwindigkeit
Kilometerzähler
≙ 60 km/h)
Allgemeine Hinweise
Vielen Dank für den Kauf eines Zaddox Tachometers.
Bitte lesen Sie sich die folgenden Installationshinweise sorgfältig durch.
Die Motea GmbH übernimmt keine Haftung für Sach- und/oder
Personenschäden, die durch eine unsachgemäße beziehungsweise
mangelhafte Montage oder Nutzung entstehen.
Überprüfen Sie vor jedem Gebrauch die korrekte Funktionsweise.
Der Einbau erfordert Kenntnisse der Motorradelektrik. Im Zweifelsfall ist
der Tachometer von einer Fachwerkstatt einbauen zu lassen
Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
Technische Daten
Betriebsspannung:
Blinker
rechts
Einheit:
Anzeige Geschwindigkeit:
Drehzahl:
Kilometerzähler:
Trip-Kilometerzähler:
Tank
Uhr:
Tankanzeige:
Einstelltaste
ADJ Kalibrierung
Geschwindigkeit:
Drehzahl:
12 V DC
Kilometer / Meile
0-199 km/h / mph
0~13000 r/min
0-99999,9 km / miles
0-999,9 km /miles
12 h
6-stufig
18 Hz ≙ 60 km/h
166 Hz ≙ 10 x 1000 r/min
Seite 1/2
