Zaddox XCS Montageanleitung

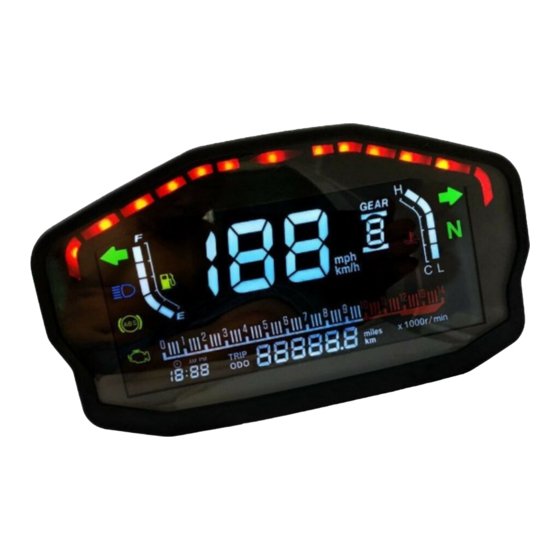

LCD Tachometer Zaddox XCS
Anzeigeoptionen / Technische Daten
Geschwindigkeit
Tank
Kontrollleuchten
Uhr
Installationshinweise / Funktionshinweise
(1) Wechsel zwischen Gesamtkilometerzähler (ODO) und Trip-Kilometerzähler (TRIP):
Kurze Betätigung der Einstelltaste
(2) Wechsel zwischen den metrischen Systemen (km / m)
Betätigung der Einstelltaste für 8 Sekunden in der ODO Oberfläche
(3) Trip-Kilometerzähler löschen:
Betätigung der Einstelltaste für 4 Sekunden in der TRIP Oberfläche
(4) Einstellung der Uhr:
(1) Uhreinstellungen öffnen
Betätigung der Einstelltaste für 4 Sekunden in der ODO Oberfläche
(2) Wechsel von Stunden auf Minuten:
Betätigung der Einstelltaste für 3 Sekunden in den Uhreinstellungen
(3) Verstellen von Stunden / Minuten um 1:
Kurze Betätigung der Einstelltaste in den Uhreinstellungen (Stunde / Minute)
Die Einstellungen werden gespeichert, wenn die Einstelltaste im Minuteneinstellfenster für 3 Sekunden
betätigt wird oder über 10 Sekunden keine Einstellung vorgenommen wurde.
Montageanleitung
Allgemeine Hinweise
Vielen Dank für den Kauf eines Zaddox Tachometers.
Bitte lesen Sie sich die folgenden Installationshinweise sorgfältig durch.
Die Motea GmbH übernimmt keine Haftung für Sach- und/oder
Personenschäden, die durch eine unsachgemäße beziehungsweise
mangelhafte Montage oder Nutzung entstehen.
Überprüfen Sie vor jedem Gebrauch die korrekte Funktionsweise.
Der Einbau erfordert Kenntnisse der Motorradelektrik. Im Zweifelsfall ist
der Tachometer von einer Fachwerkstatt einbauen zu lassen
Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
Gang
Wassertemperatur
Einstelltaste
Drehzahl
Kilometerstand
Technische Daten
Betriebsspannung:
Standby Stromverbrauch:
Anzeigeoptionen
Einheit:
Anzeige Geschwindigkeit:
Getriebeposition:
Kilometerzähler:
Uhrzeit:
Tankanzeige:
Wassertemperatur:
Kalibrierung
Anzahl Sensoren: 2
Geschwindigkeit: 36 Hz
Drehzahl: 166 Hz
12 V DC
< 4 mA
Kilometer / Meile
0-199 km/h / mph
1 / N / 2 / 3 / 4 / 5 / 6
0-99999.9 km / m
12 h
5-Stufig
5-Stufig
63 km/h
≙
10 x 1000 r/min
≙
Seite 1/2
