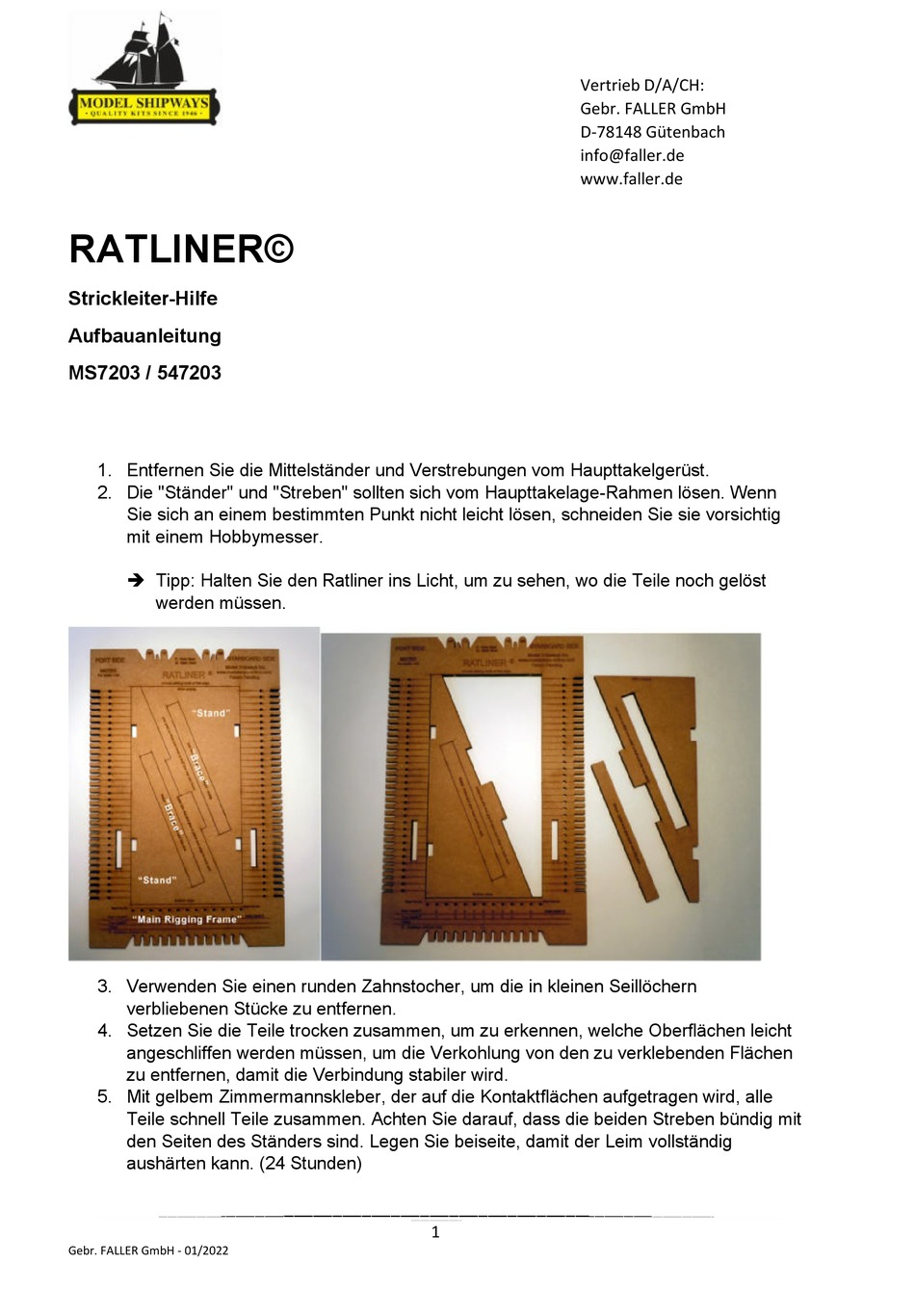

RATLINER©
Strickleiter-Hilfe
Aufbauanleitung
MS7203 / 547203
1. Entfernen Sie die Mittelständer und Verstrebungen vom Haupttakelgerüst.
2. Die "Ständer" und "Streben" sollten sich vom Haupttakelage-Rahmen lösen. Wenn
Sie sich an einem bestimmten Punkt nicht leicht lösen, schneiden Sie sie vorsichtig
mit einem Hobbymesser.
Tipp: Halten Sie den Ratliner ins Licht, um zu sehen, wo die Teile noch gelöst
werden müssen.
3. Verwenden Sie einen runden Zahnstocher, um die in kleinen Seillöchern
verbliebenen Stücke zu entfernen.
4. Setzen Sie die Teile trocken zusammen, um zu erkennen, welche Oberflächen leicht
angeschliffen werden müssen, um die Verkohlung von den zu verklebenden Flächen
zu entfernen, damit die Verbindung stabiler wird.
5. Mit gelbem Zimmermannskleber, der auf die Kontaktflächen aufgetragen wird, alle
Teile schnell Teile zusammen. Achten Sie darauf, dass die beiden Streben bündig mit
den Seiten des Ständers sind. Legen Sie beiseite, damit der Leim vollständig
aushärten kann. (24 Stunden)
Gebr. FALLER GmbH - 01/2022
Vertrieb D/A/CH:
Gebr. FALLER GmbH
D-78148 Gütenbach
info@faller.de
www.faller.de
1
Werbung
Verwandte Anleitungen für Faller MODEL SHIPWAYS RATLINER
Inhaltszusammenfassung für Faller MODEL SHIPWAYS RATLINER
- Seite 1 5. Mit gelbem Zimmermannskleber, der auf die Kontaktflächen aufgetragen wird, alle Teile schnell Teile zusammen. Achten Sie darauf, dass die beiden Streben bündig mit den Seiten des Ständers sind. Legen Sie beiseite, damit der Leim vollständig aushärten kann. (24 Stunden) Gebr. FALLER GmbH - 01/2022...
- Seite 2 Der Ratliner ist für verschiedene Maßstäbe verfügbar: MS7201 = 1/76 – 1/90 MS7202 = 1/64 MS7203 = 1/35 – 1/48 Gebr. FALLER GmbH - 01/2022...
- Seite 3 Aufteilung der Leinen bis zum Rand gewünscht wird, muss die Länge der Aufteilung für jede für jede hinzugefügte Leine angepasst werden. (Bild C.) Bild D. zeigt eine alternative Abspannmöglichkeit, wenn für eine bestimmte Anwendung ein paar mehr Webeleinen benötigt werden. Gebr. FALLER GmbH - 01/2022...
- Seite 4 Bild A: Bild B: Bild C: Gebr. FALLER GmbH - 01/2022...
- Seite 5 Bild D: Bild E: Bild E. zeigt die erste hinzugefügte Wantenlinie, wobei die Linie auf der rechten Seite die einzige Linie ist, die die vom Hauptkörper aus mit Webleinen versehen wird. Bild F: Gebr. FALLER GmbH - 01/2022...
- Seite 6 Wenn der Knoten fest sitzt, sollten sowohl die Wantenleine als auch die Laufleine in einer entspannten Normalposition sein und nicht gedehnt werden. Falls Wenn eine Anpassung erforderlich ist, verwenden Sie die Pinzette, um den Knoten auf der Wantenleine nach oben oder unten zu Gebr. FALLER GmbH - 01/2022...
- Seite 7 Binden und Festziehen der Webleinsteke spart Zeit bei der Positionsanpassung. Wie bei jedem neuen Verfahren gibt es eine Lernkurve und ein "Gefühl" für den Bindevorgang, und es wird nach einiger Übung zur zweiten Natur werden. Gebr. FALLER GmbH - 01/2022...
- Seite 8 Bild K. zeigt die Verwendung eines Lineals zur Überprüfung der horizontalen Ausrichtung der Knoten. Durch Hinzufügen jeder fünften Schnur (Bild L.) werden die Wanten in ihrer Position stabilisiert wodurch die Gefahr einer falschen Ausrichtung verringert wird. Bild L: Gebr. FALLER GmbH - 01/2022...
- Seite 9 Leine abbinden. Wenn Sie die einzelne Leine versehentlich abbinden, müssen Sie sie losbinden und mit dieser Leine neu beginnen. Siehe Bild N. Ein kleines Stück Papier, das an die einzelne Schnur geklebt wird, kann helfen. Bild N: Gebr. FALLER GmbH - 01/2022...
- Seite 10 Knoten, wenn Sie ihn mit einer Schere aufschneiden. Sollte ein Knoten durchgeschnitten werden und sich von der Wantenleine lösen, muss der benachbarte Knoten geklebt, abgeschnitten und ein Webleinstek über den vorhandenen Knoten und dann an den Ersatzknoten gezogen werden. Gebr. FALLER GmbH - 01/2022...
- Seite 11 Bild Q: Bild R: Gebr. FALLER GmbH - 01/2022...
- Seite 12 Die fertige Einheit sollte an einem sicheren Ort flach liegend beiseite gelegt werden, bis sie installiert werden kann. Der letzte Schritt besteht nun darin, die Vorrichtung von allen überschüssigen Leinen zu reinigen, die abgeschnitten wurden, und den RATLINER© für den nächsten Satz einsatzbereit. Gebr. FALLER GmbH - 01/2022...
- Seite 13 Parallele Leinen mit Holz Abstandshalter oben und unten, die an den oberen und unteren Laschen befestigt werden. Dann werden Sprossen mit CA an den Leinen befestigt und nach Sprossen werden mit dünner Leine und dünnem Seil verbunden. Gebr. FALLER GmbH - 01/2022...
- Seite 14 Gebr. FALLER GmbH - 01/2022...
