Trotec BE44 Bedienungsanleitung Seite 5

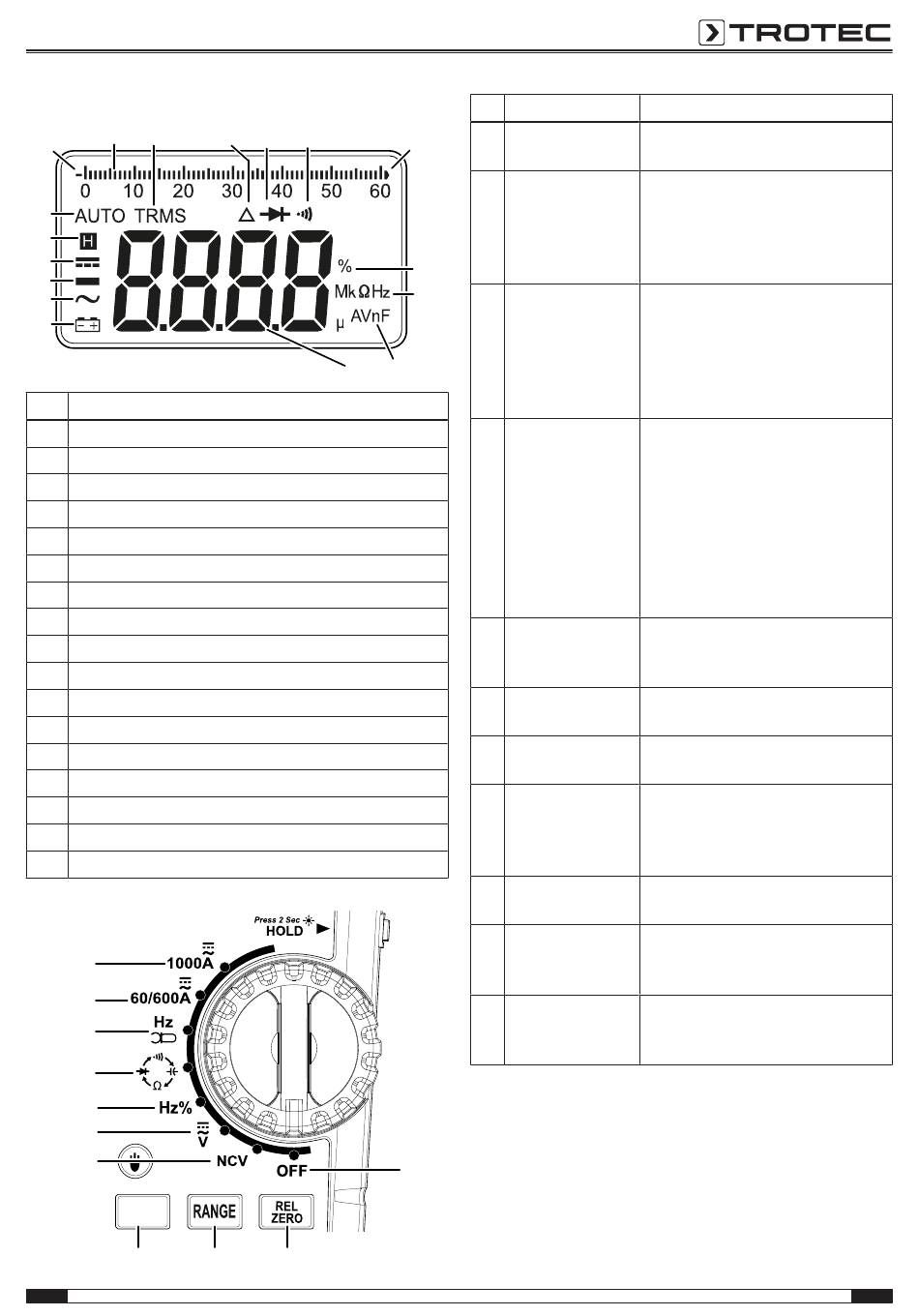

Display
16
17
15
31
30
29
28
27
26
Nr. Bezeichnung
15 Indikator negative Polung
16 Messskala
17 Anzeige TRMS
18 Anzeige Vergleichsmodus
19 Anzeige Diodentest
20 Anzeige Durchgangsprüfung
21 Überspannungsindikator
22 Einheit Prozent
23 Einheiten für Widerstand und Frequenz
24 Einheiten für Kapazität
25 Messwertanzeige
26 Anzeige Batterie
27 Anzeige Wechselstrom
28 Anzeige negative Polung
29 Anzeige Gleichstrom
30 Anzeige Holdfunktion
31 Anzeige automatische Messbereichserkennung
Drehschalter
42
41
40
39
38
37
36
35
DE
19
18 20
25
34 33
Nr. Bezeichnung
32 Schalterstellung
21
Aus
33 Vergleichstaste/
Rücksetztaste
22
23
34 Taste Messbereich Zwischen manueller und
24
35 Funktionstaste
36 NCV-Messung
37 Wechselspannung/
Gleichspannung
38 Frequenz/
Tastverhältnis
39 Widerstand/
Diodentest/
Durchgang/
Kapazität
40 Frequenzmessung
mit Klemme
41 Stromstärke
60/600 A
42 Stromstärke
1000 A
32
Stromzange BE44
Bedeutung
Gerät ausschalten
Vergleichsmodus aktivieren/
deaktivieren.
Bei der Messung von Gleichstrom
kann die Messwertanzeige
zurückgesetzt werden.
automatischer Einstellung des
Messbereichs auswählen.
Auswahl der einzelnen Messbereiche
in der manuellen Einstellung des
Messbereichs.
Auswahl des gewünschten
Messmodus:
Stromstärke für Gleichstrom oder
Wechselstrom
Spannung für Gleichstrom oder
Wechselstrom
Widerstand oder Kapazität messen /
Diodentest / Durchgang prüfen
Frequenz oder Tastverhältnis messen
Aktiviert die NCV-Messung:
Wechselspannungen kontaktlos
ermitteln.
Aktiviert die Messung von Gleich-
oder Wechselspannung.
Frequenz oder Tastverhältnis messen
Widerstand oder Kapazität messen /
Diodentest / Durchgang prüfen
Frequenzmessung mit der Klemme
Stromstärke für Gleichstrom oder
Wechselstrom im Bereich 60 – 600 A
kontaktlos messen
Stromstärke für Gleichstrom oder
Wechselstrom im Bereich bis 1000 A
kontaktlos messen
