Die Steuereinheit - Esotec Pro Em-10 Bedienungsanleitung

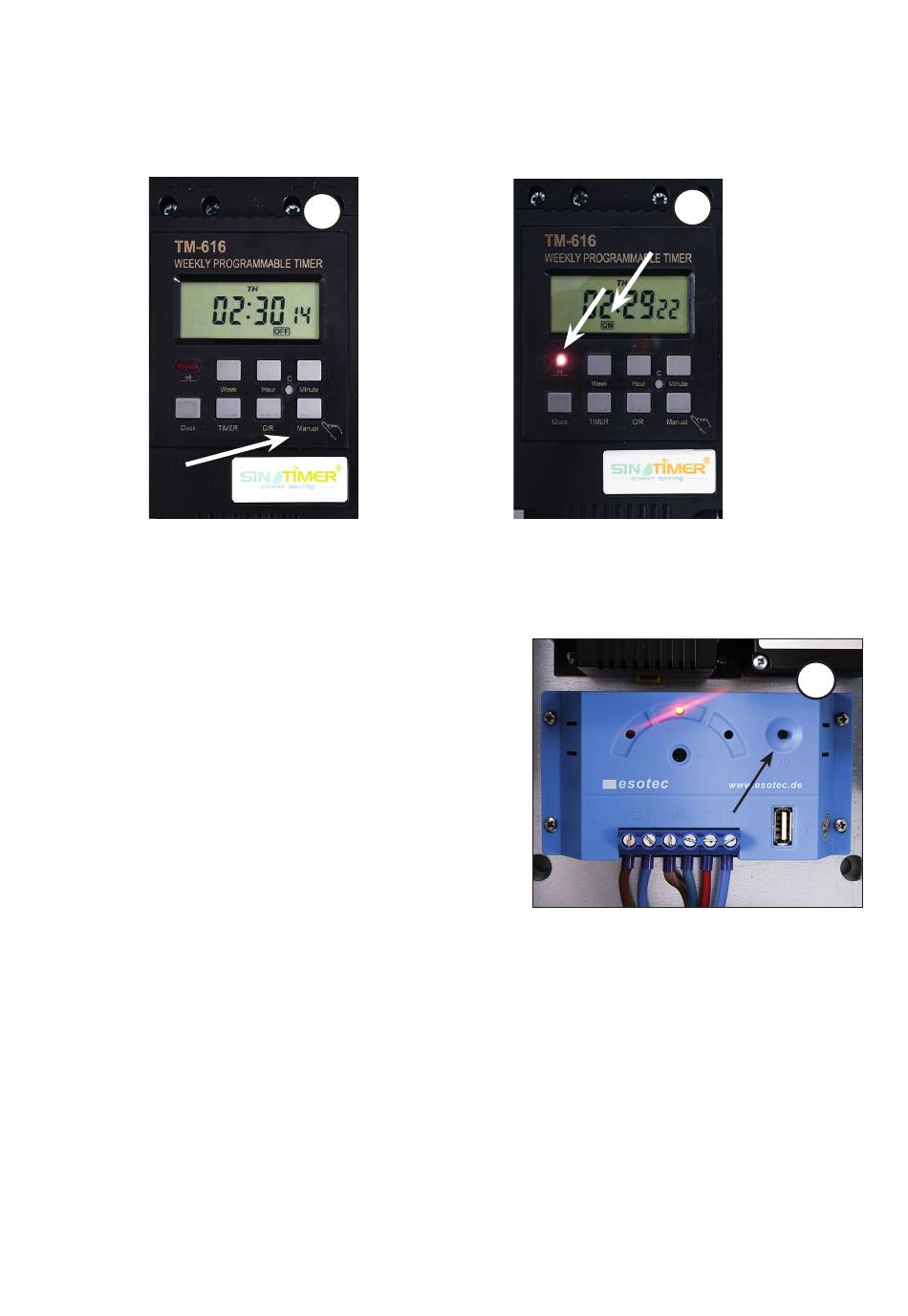

11. Damit das System funktioniert, muss zuerst die Zeitschaltuhr
voreingestellt werden. Bitte drücken Sie hierzu auf der Schaltuhr solange die Taste
„Manual" bis im Display die Funktion „ON" erscheint (Bild 8+9).
Wenn jetzt die rote Kontrolleuchte leuchtet (Bild 9), ist das System richtig
voreingestellt. Somit müssen nur noch die Schaltzeiten eingestellt werden. Bitte entnehmen
Sie dies aus der separaten Anleitung der Zeitschaltuhr.
12. Sollte die rote Kontrolleuchte jedoch nicht leuchten, ist eine Aktivierung am Laderegler
erforderlich. Hierfür muss die schwarze Taste am Laderegler 1x betätigt werden (Bild10).
Anschließend wird das rote Licht wie in Bild 9 gezeigt aufleuchten.
Das System ist nun betriebsbereit.
Bitte entnehmen Sie zur weiteren Programmierung
der Zeitschaltuhr die separat beiliegende Anleitung.

7. Die Steuereinheit

Die Steuereinheit ist in einem Kunstsoffgehäuse verbaut. Das Gehäuse hat die Schutzart IP 65
und ist somit Staubdicht und Strahlwassergeschützt. Das Gehäuse wird mit dem mitgelieferten
Dreikantschüssel geöffnet oder verschlossen. In der Steuereinheit befinden sich die 3 elektroni-
schen Schaltelemente.
- Laderegler
- Zeitschaltuhr
- Modi- Wählschalter
Diese 3 Schaltelemente sind fest verdrahtet und bilden somit den Bewässerungscomputer.
8
9
10
7
