8 piezas de ángulo de hierro
24 piezas de juntas (Ø4×12×1mm)

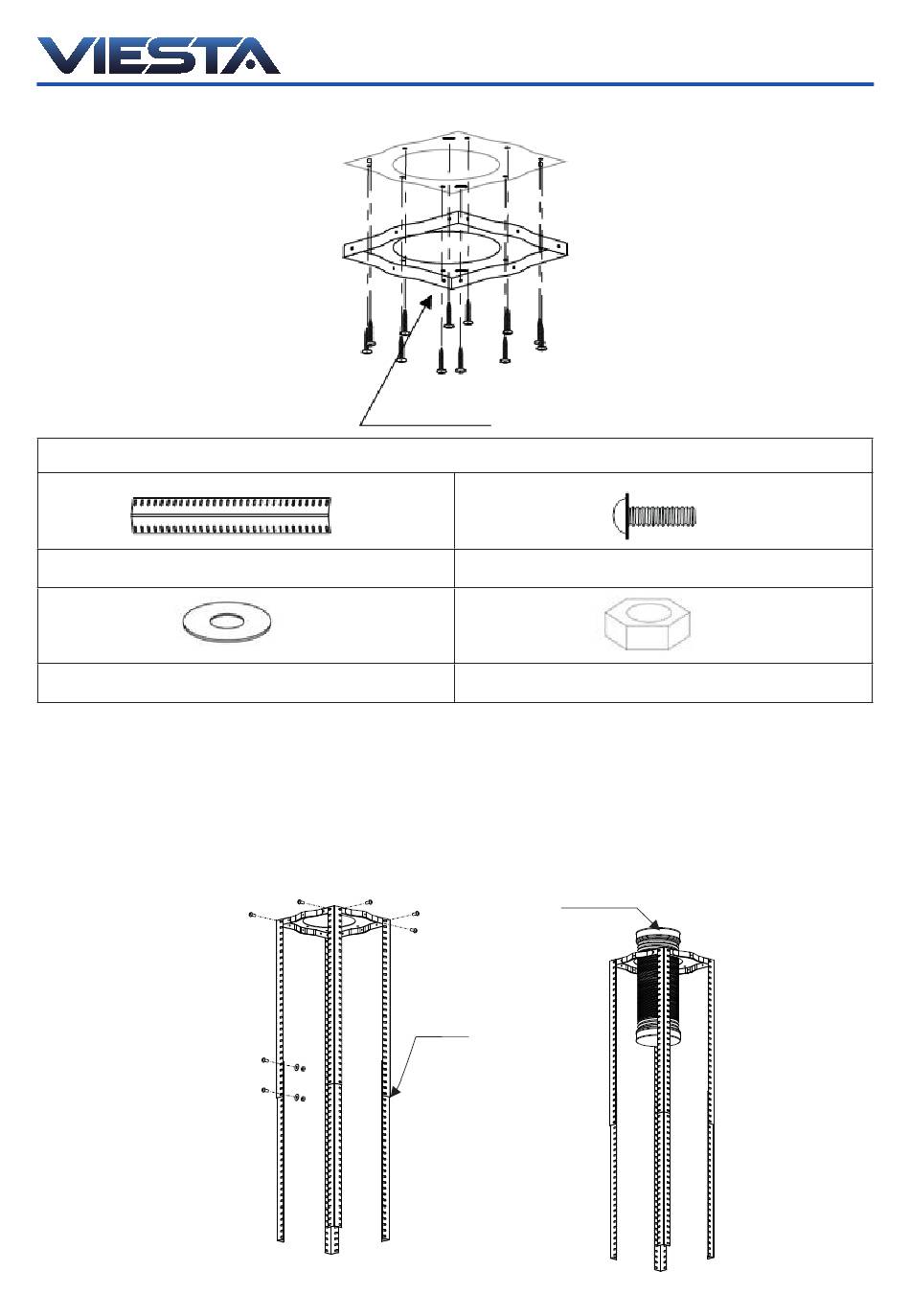

5. Calcule la longitud del ángulo de hierro según la fig. 1. Conectar el ángulo de hierro y el soporte con 16 tor-
nillos (M4×10mm), tuercas M4 y juntas. (el solapamiento entre los ángulos de hierro debe ser superior
a 100 mm). A continuación, se utilizarán 8 tornillos (M4×10 mm) y tuercas de tornillo M4 con juntas para
conectar los ángulos de hierro a la tabla colgante. Ver figura 3.
8 tornillos (M4x10mm) +
tuercas M4 + juntas
16 tornillos (M4x10mm) +
tuercas M4 + juntas
fig. 2
Tablero colgante
Piezas necesarias para el paso 5
ángulo de
hierro
fig. 3
tornillo (ST60x40)
24 piezas de tornillos (ST4×10mm)
24 unidades de tuercas M4
tubo de expansión
