Betriebsart: Ohne Anlauf-/Wiederanlaufsperre - Ohne Schützkontrolle; Betriebsart: Mit Anlauf-/Ohne Wiederanlauf- Sperre - Ohne Schützkontrolle - Leuze Electronic Msi-S/R Originalbetriebsanleitung

3.3.1.4 Betriebsart: ohne Anlauf-/Wiederanlauf-
sperre – ohne Schützkontrolle

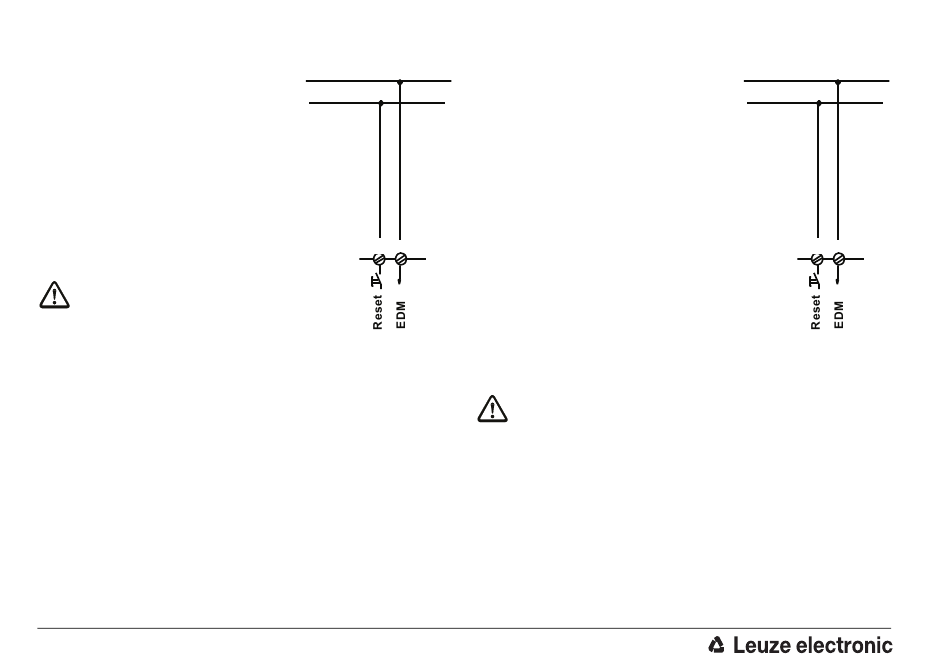

Voraussetzungen äußere
Beschaltung:
Klemme 13 mit 0 V verbunden
"Reset"
Klemme 14 mit 24 V DC ver-
"EDM" bunden
Weitere Voraussetzung DIP-
Schalterstellung im MSI-Modul
(Kap. 3.2):
DS3 unten DS2 oben
Nach dem Anlegen der Versor-
gungsspannung gehen
OSSDs sofort in den EIN-Zu-
stand über, wenn sämtliche
Schutzfelder der angeschlossenen AOPDs frei sind. Die
etwaige, zur Erhaltung der Sicherheitskategorie erforder-
liche Anlauf-/Wiederanlaufsperre-Funktion und die Über-
wachung der nachfolgenden Schaltelemente muss in
diesem Fall auf andere Weise vorgenommen werden.
16
+24 V
0 V
13 14
die
3.3.1.5 Betriebsart: mit Anlauf-/ohne Wiederanlauf-
sperre – ohne Schützkontrolle
Voraussetzungen äußere
Beschaltung:
Klemme 13 mit 0 V verbunden
"Reset"
Klemme 14 mit 24 V DC ver-
"EDM" bunden
Weitere Voraussetzung DIP-
Schalterstellung im MSI-Modul
(Kap. 3.2):
DS3 oben DS2 oben
Nach dem Anlegen der Versor-
gungsspannung
OSSDs im AUS-Zustand, selbst
wenn sämtliche
der angeschlossenen AOPDs
frei sind.
Bei zunächst freien Schutzfeldern aller angeschlossenen
AOPDs bewirkt Eingriff und Freigabe des Schutzfeldes
der an S1 (bei Typ 4: S1 und S2) angeschlossenen
AOPD den erstmaligen Übergang der OSSDs in den
EIN-Zustand. Erst danach reagieren auch die übrigen
angeschlossenen AOPDs bei Eingriff und Freigabe de-
rer Schutzfelder mit unmittelbarem AUS- und EIN-Zu-
stand der OSSDs.
Die etwaige, zur Erhaltung der Sicherheitskategorie er-
forderliche Wiederanlaufsperre-Funktion und die Über-
wachung der nachfolgenden Schaltelemente muss in
diesem Fall auf andere Weise vorgenommen werden.
MSI-s
+24 V
0 V
13
bleiben die
Schutzfelder
14
