A32pro Series Handbuch: Main Menu
Bedienung - Main Menu
Im unteren Feld des jeweiligen Buttons wird die gemessene anliegende Samplefrequenz angezeigt. Im Feld „INTERNAL" wird die aktuelle
Frequenz des Wordclock-Generators der A32pro (Dante) angezeigt. Liegt keine lesbare Frequenz an, erscheint „- - -" unterhalb des Feldes.
Links neben der angezeigten Samplefrequenz ist ein farbiger Punkt zu sehen, der den Sync-Status des anliegenden Signals an.
Leuchtet der Punkt grau, wurde kein Signal erkannt. Leuchtet er gelb, wurde ein Signal erkannt, aber auf dieses kann nicht synchronisiert werden.
Leuchtet der Punkt grün, wurde auf dieses Signal synchronisiert.
INTERNAL
Stellen Sie die Clock Source auf INTERNAL, wird der interne Clock-Generator der A32pro Dante benutzt.
MADI, ADAT
Bei MADI oder ADAT wird die Wordclock aus dem jeweiligen Datenstrom extrahiert und mit Hilfe der digitalen PLL aufbereitet.
Der MADI und ADAT Datenstrom arbeitet bei höheren Frequenzen mit SMUX, so dass sich gegebenenfalls die Anzahl der verfügbaren Kanäle
reduziert. Die MADI und ADAT Buttons zeigen im unteren Feld die jeweils gemessene Wordclock Frequenz an. Dies ist insbesondere bei der
Fehlersuche mit verschiedenen digitalen Geräten oftmals sehr hilfreich. Die hinterlegte Zahl rechts neben der Anzeige der Samplerate zeigt an,
welcher Anschluss/Port vom Gerät als bevorzugte Sync-Quelle betrachtet wird. Da beide Formate keine native Erkennung von SMUX/2 und
SMUX/4 besitzen, wird die gemessene Samplefrequenz im SMUX/1 Standard sowie deren mögliche Vielfache zur Auswahl angezeigt.
BNC
An den BNC-IN Wordclock Eingang kann eine externe Wordclock direkt an das Gerät angeschlossen werden. Diese wird vor der Verwendung
ebenfalls durch den Schaltkreis zur Jitter - Reduktion aufbereitet.
DANTE
Hier wird die Wordclock des DANTE Gerätes angezeigt und verwendet. Beachten Sie, dass bei der Auswahl von „Dante" als Wordclock
Quelle die Wordclock des internen Brooklyn Boards oder des „Preferred Master/Leader" im Dante Netzwerk verwendet wird. Näheres legen
Sie in der Dante Controller App von Audinate fest.

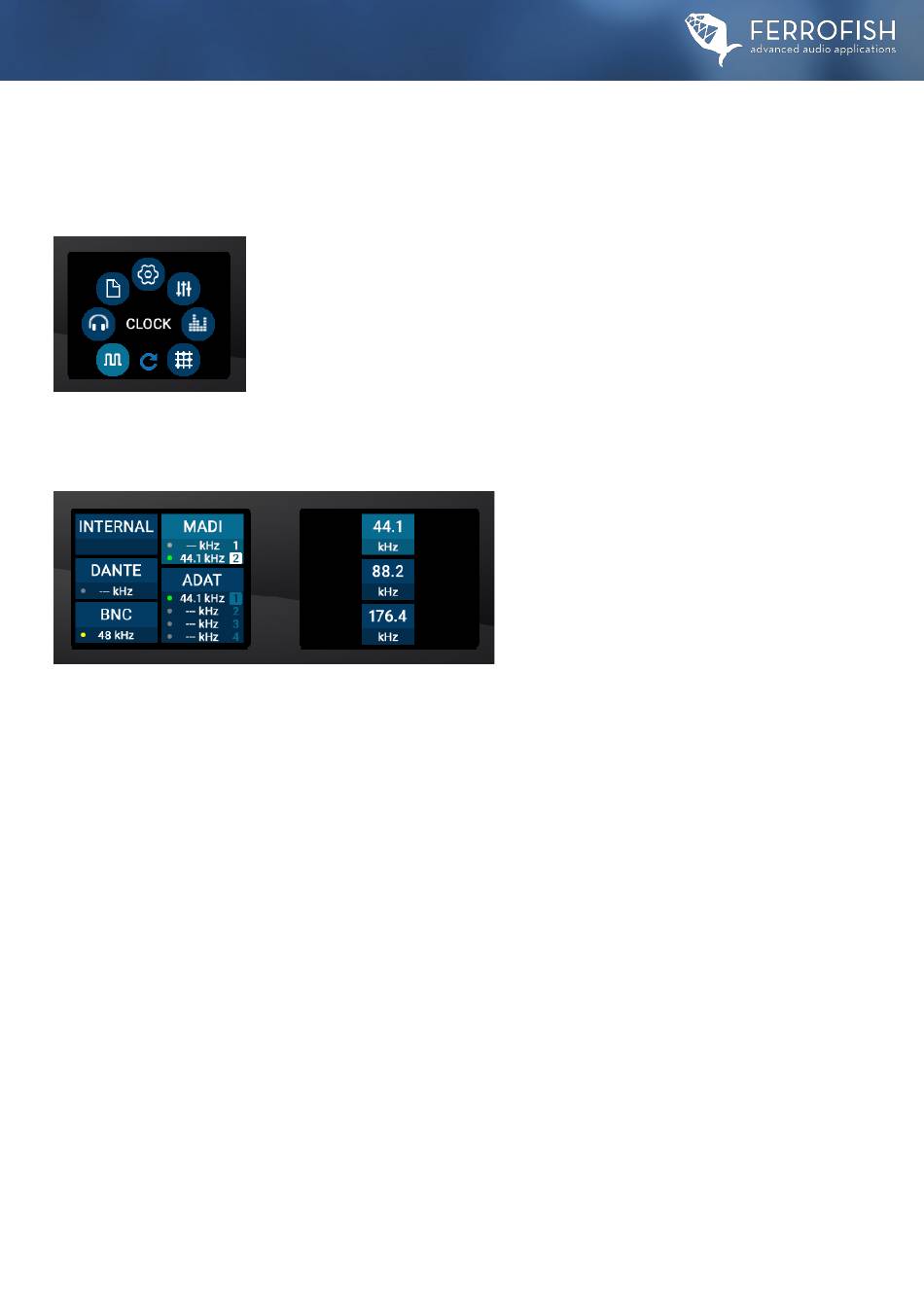

MAIN MENU
Im Main Menu haben sie Zugriff auf folgende Funktionen:
∙ CLOCK: Einstellung der Wordclock Quelle und Samplerate
∙ HEADPHONE SETUP: Betriebsart der Kopfhörer und maximale Ausgangsleistung
∙ PRESET: Laden, speichern und umbenennen von insgesamt 8 Presets
∙ SETUP: Weitere Einstellungen in separatem Untermenü (siehe nachte Seiten)
∙ GAINS: Einstellung des maximalen Eingangspegels pro analogem Eingang
∙ LEVELS : Einstellung der maximalen Ausgangspegel pro analogem Ausgang
∙ ROUTING: Zugang zur Routing Matrix, um Ein- und Ausgänge zu verbinden.
CLOCK
Im CLOCK Bildschirm können Sie die Taktquelle und die
Samplefrequenz festlegen. Im dritten (linken) Bildschirm
können Sie die jeweilige Quelle anwählen, im Bildschirm
daneben können Sie im INTERNAL Betrieb die Frequenz der
Wordclock auswählen. In allen anderen Modi ausser dem
INTERNAL Modus wird im vierten Bildschirm die gemessene
Wordclock Frequenz angezeigt.
9
