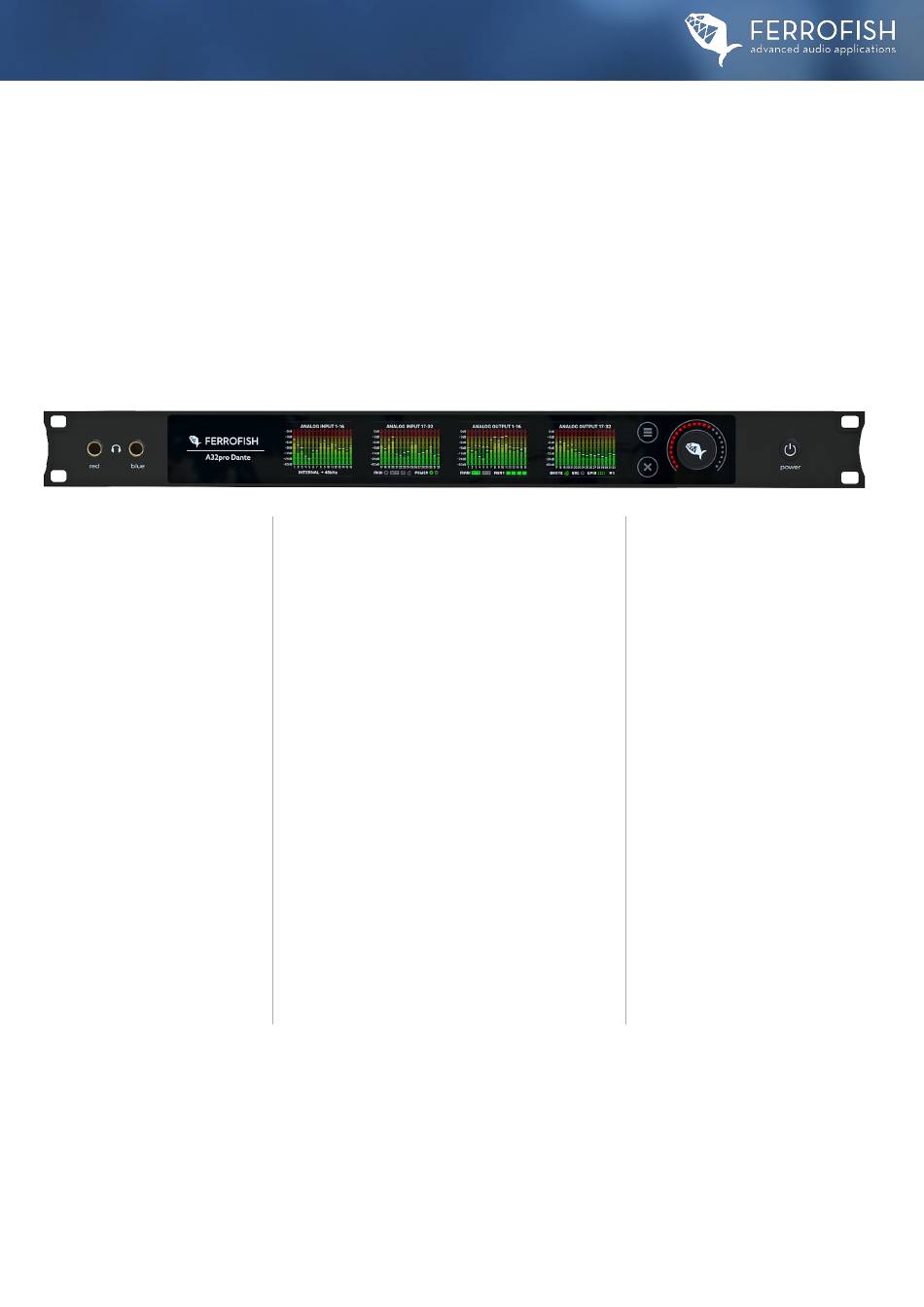

A32pro Series Handbuch: Ansicht Vorderseite
Ansicht Vorderseite
Willkommen zur A32pro Reihe. In diesem Handbuch möchten wir sie zunächst mit einem
virtuellen Rundgang begrüßen. Starten wir mit einer Beschreibung der einzelnen vorderen
Sektionen einer A32pro Dante beginnend von links. Die Frontpanels von A32pro und A32pro
Dante sind in ihrer Funktion identisch:
Kopfhörer Ausgänge
Die beiden unabhängigen Kopfhörer
Ausgänge werden von hochwertigen
Verstärker - Bausteinen von Texas
Instruments betrieben. Diese können,
je nach Konfigurationsart, entweder
als zwei unabhängige Stereo-
Ausgänge fungieren oder in
symmetrischer Betriebsart für High
End Kopfhörer betrieben werden. Für
den symmetrischen Betrieb ist jeder
Ausgang für eine Treiberseite des
Kopfhörers zuständig. Für den
symmetrischen Betrieb brauchen sie
ein entsprechendes Kabel für den
Kopfhörer - dieser muss natürlich
bauartbedingt auch den
symmetrischen Betrieb unterstützen.
Um in das Kopfhörermenu bzw. die
Abhörmatrix zu gelangen, tippen sie
im Hauptmenu (Analog I/O Anzeige)
auf das Encoder- Drehrad. Mehr zum
Kopfhörermenu erfahren Sie in den
nächsten Kapiteln.
4
Sektion mit Gerätename, TFT Bildschirme
Das Feld mit dem Gerätenamen und dem Firmenlogo ist
berührungsempfindlich und für spezielle Funktionen
vorgesehen, wie z.B. das Löschen der Peak-LEDs.
Die vier ebenfalls berührungsempfindlichen
Farbbildschirme zeigen sowohl den Status der 32
analogen Ein- und Ausgänge als auch den Status des
Gerätes an.
Die Statuszeile im unteren Bereich stellt, von links
beginnend, folgendes dar:
∙ Synchronisationsquelle und Sample-Frequenz
∙ MIDI Aktivität auf den MIDI-Buchsen, SFP Modul(en),
USB und Dante*.
∙ Status der Stromversorgung an den Eingängen 1 & 2
Sync-Status von: MADI SFP Ports, ADAT Ports,
Dante Schnittstelle* und BNC.
∙ Aktivität der GPIO Ports: Die obere Reihe zeigt die vier
Inputs, die untere Reihe die vier Outputs.
∙ Nummer des aktuell geladenen Presets
(* nur A32 Dante)
Bedienelemente
Die Bedienelemente setzen sich aus
den Touchtasten für „Menu" (drei
Balken/ „Hamburgertaste") sowie
Zurück/Escape (X-Symbol), dem
Encoder / Drehknopf (touch sensitiv)
mit LED Kranz sowie dem Power-
Schalter zusammen. Bitte beachten
sie, dass die Touchtasten sowie die
Berühungsempfindlichkeit des
Encoders kapazitiv arbeiten.
Die Bedienung mit Handschuhen
kann die Touch - Funktion der
Bildschirme möglicherweise
beeinträchtigen.
