A32pro Series Handbuch: Digitale Schnittstellen
Digitale Schnittstellen
Alle digitalen Schnittstellen der A32pro Serie können in Sampleraten bis 192kHz betrieben
werden. Die verwendbare Kanalzahl hängt dabei von der Höhe der verwendeten Samplerate ab.
Einfache Sampleraten werden von allen digitalen Schnittstellen der Geräte der A32pro Serie ohne Einschränkung der
Kanalzahl übertragen. Dieser Bereich bezieht sich auf Sampleraten bis 48kHz und wird auch SMUX/1 oder auch „Single
Speed" genannt, da hier die Daten über die Audiokanäle in einfacher Konfiguration übertragen werden. Der SMUX/2
Betrieb (auch „Double Speed" genannt) beschreibt den Sampleratenbereich bis 96kHz. Hier halbiert sich bei allen
digitalen Schnittstellen der A32pro Serie die Kanalanzahl, da (meist aus Gründen einer limitierten Bandbreite) zwei Kanäle
zur Übertragung des Kanals in 96kHz benutzt werden. Das verwendete Verfahren zur Bündelung mehrere Kanäle zur
Übertragung eines Audiokanal bei höheren Sampleraten wird „Signal Multiplexing" (kurz SMUX) genannt. Der SMUX/4
Betrieb (auch „Quad Speed" genannt) beschreibt den Bereich bis 192kHz. Hier halbiert sich die Kanalzahl im Bezug zum
SMUX/2 (bis 96kHz) Betrieb erneut, da zur Übertragung eines Kanals bei 192kHz vier Kanäle zusammengeschlossen
werden müssen.

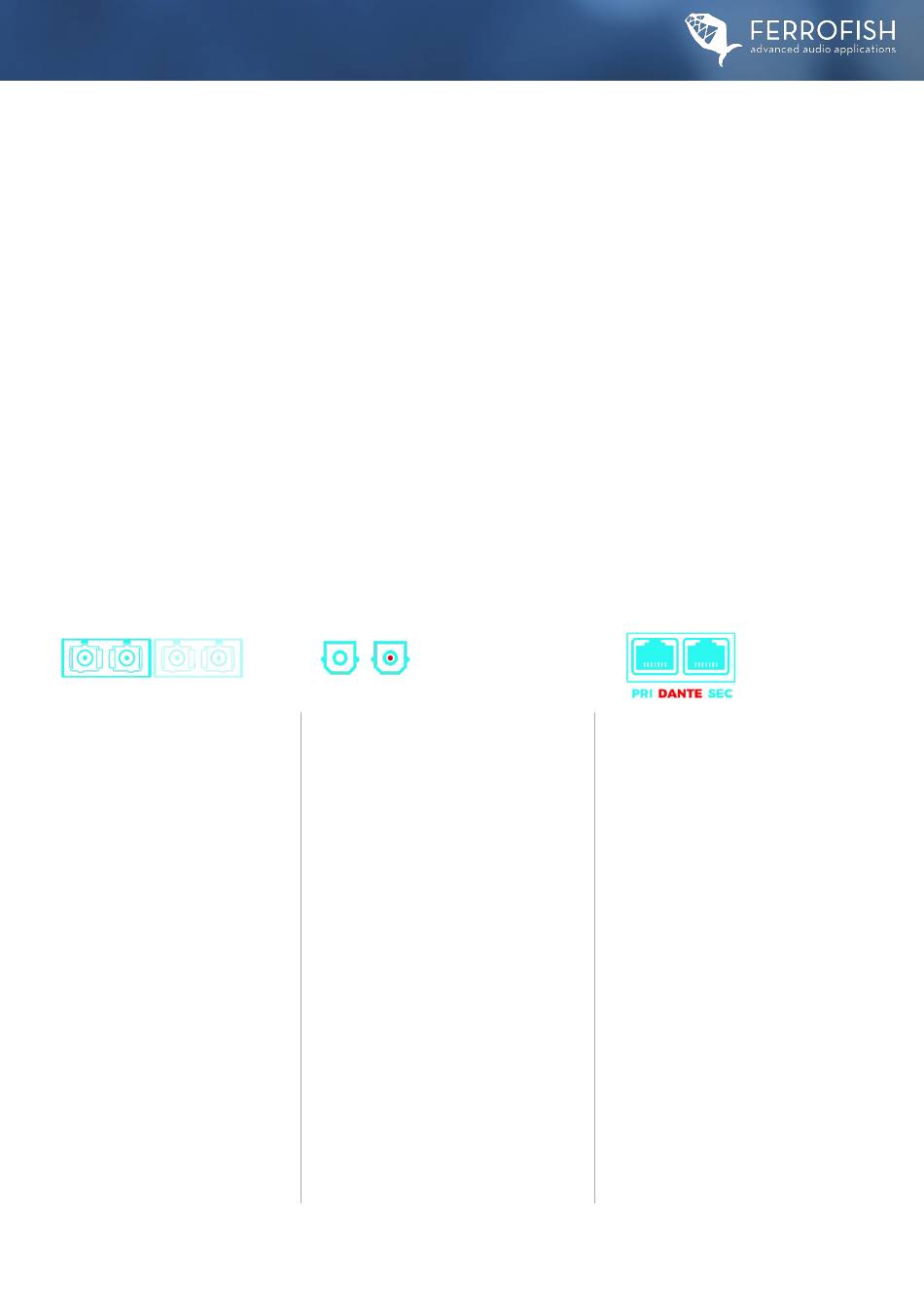

MADI I/O (64x64@24Bit/48k)
Das MADI Protokoll konnte im Ur- Format
56x56 Kanäle in 24Bit und maximal
48kHz mit der Möglichkeit der
Anpassung der Geschwindigkeit um +/-
12.5% (Varispeed) übertragen. Dieses
Format wurde „short frame" oder
AES10-1991 genannt. Später wurde das
Protokoll um einen „full frame" Modus
erweitert, welche auf Varispeed
verzichtete und stattdessen 64x64
Kanäle übertragen konnte. Es gelten die
üblichen Begrenzungen der Kanalzahl
bei höheren Samplefrequenzen:
SMUX/1 (bis 48k): 64x64 Kanäle
SMUX/2 (bis 96k): 32x32 Kanäle
SMUX/4 (bis 192k): 16x16 Kanäle
Die zwei SFP Slot für die MADI Module
arbeiten so, wie im MADI Menu
vorgegeben. Bei eingestellter Priorität
wird bestimmt, von welchem Modul auf
das andere bei Signalausfall
umgeschaltet werden soll.
ADAT I/O (32x32@24Bit/48k)
Das ADAT Format kann maximal 8 Kanäle
bei 24 Bit bei bis zu 48KHz pro Leitung
übertragen. Hierzu verwendet man zur
Übertragung Lichtleiterkabel aus
Kunststoff mit TOSLINK Steckern und
Buchsen. Die maximale Kabellänge
beträgt je nach Güte der Kabel zwischen
3 und 5m. Die Geräte der A32pro Serie
sind mit 4 Paaren an optischen I/O ADAT
Buchsen ausgestattet, um alle 32x32
Kanäle bei einfachen Sampleraten
(SMUX/1) übertragen zu können. Bei
höheren Sampleraten ist die Anzahl der
verfügbaren Kanäle wie folgt:
SMUX/1 (bis 48k): 32x32 Kanäle
SMUX/2 (bis 96k): 16x16 Kanäle
SMUX/4 (bis 192k): 8x8 Kanäle
Wir empfehlen bei SMUX/4 Betrieb die
Verwendung von MADI oder DANTE*
aufgrund der höheren Kanalzahl.
DANTE I/O* (64x64@32Bit/48k)
Die A32pro Dante ist mit einem Dante
Brookyln Board der Firma Audinate
ausgestattet. Bei höheren Sampleraten
reduziert sich auch bei Dante die Anzahl
der zu übertragenden Kanäle. Somit
werden bei doppelten Sampleraten
(SMUX/2: 88.2 und 96kHz) noch 32x32
Kanäle und bei vierfachen Sampleraten
(SMUX/4: 176.4 und 192kHz) noch
16x16 Kanäle übertragen. Dies ist allein
bei Dante mit Wortbreiten bis 32 Bit
möglich. Weiterhin bietet die Dante
Schnittstelle dank der zwei Netzwerk-
buchsen eine Redundanz-Konnektivität,
welche beim Versagen eines Dante
Netzwerks (egal,ob PRI oder SEC)
automatisch und unhörbar auf das
andere Netzwerk umschaltet. Diese
Umschaltung geschieht automatisch.
Die Konfiguration des Dante Boards
geschieht über die „Dante Controller"
App von Audinate.
7
