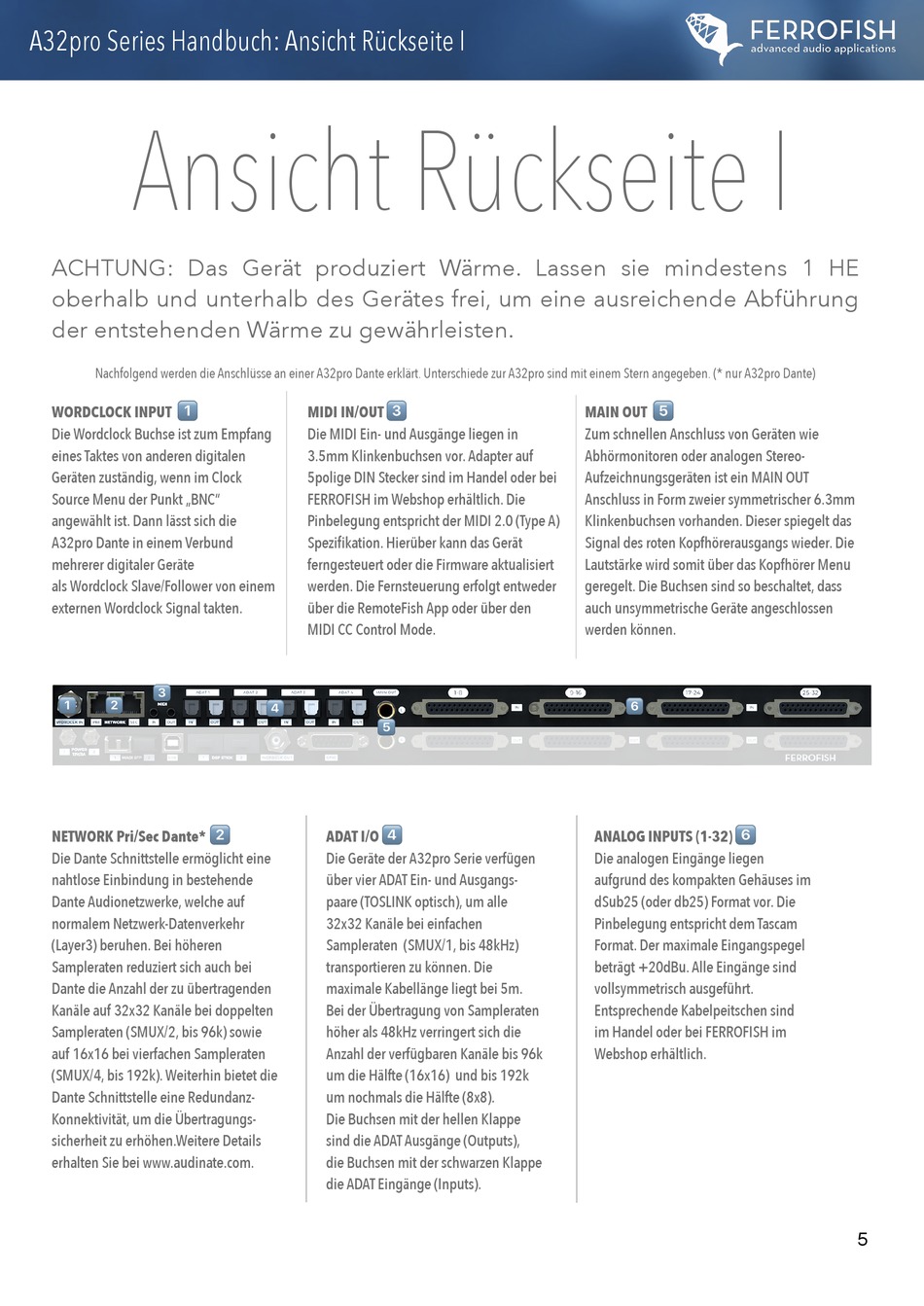

A32pro Series Handbuch: Ansicht Rückseite I
Ansicht Rückseite I
ACHTUNG: Das Gerät produziert Wärme. Lassen sie mindestens 1 HE
oberhalb und unterhalb des Gerätes frei, um eine ausreichende Abführung
der entstehenden Wärme zu gewährleisten.
Nachfolgend werden die Anschlüsse an einer A32pro Dante erklärt. Unterschiede zur A32pro sind mit einem Stern angegeben. (* nur A32pro Dante)
WORDCLOCK INPUT #
Die Wordclock Buchse ist zum Empfang
eines Taktes von anderen digitalen
Geräten zuständig, wenn im Clock
Source Menu der Punkt „BNC"
angewählt ist. Dann lässt sich die
A32pro Dante in einem Verbund
mehrerer digitaler Geräte
als Wordclock Slave/Follower von einem
externen Wordclock Signal takten.
!
#
"
NETWORK Pri/Sec Dante* "
Die Dante Schnittstelle ermöglicht eine
nahtlose Einbindung in bestehende
Dante Audionetzwerke, welche auf
normalem Netzwerk-Datenverkehr
(Layer3) beruhen. Bei höheren
Sampleraten reduziert sich auch bei
Dante die Anzahl der zu übertragenden
Kanäle auf 32x32 Kanäle bei doppelten
Sampleraten (SMUX/2, bis 96k) sowie
auf 16x16 bei vierfachen Sampleraten
(SMUX/4, bis 192k). Weiterhin bietet die
Dante Schnittstelle eine Redundanz-
Konnektivität, um die Übertragungs-
sicherheit zu erhöhen.Weitere Details
erhalten Sie bei www.audinate.com.
MIDI IN/OUT !
Die MIDI Ein- und Ausgänge liegen in
3.5mm Klinkenbuchsen vor. Adapter auf
5polige DIN Stecker sind im Handel oder bei
FERROFISH im Webshop erhältlich. Die
Pinbelegung entspricht der MIDI 2.0 (Type A)
Spezifikation. Hierüber kann das Gerät
ferngesteuert oder die Firmware aktualisiert
werden. Die Fernsteuerung erfolgt entweder
über die RemoteFish App oder über den
MIDI CC Control Mode.
$
%
ADAT I/O $
Die Geräte der A32pro Serie verfügen
über vier ADAT Ein- und Ausgangs-
paare (TOSLINK optisch), um alle
32x32 Kanäle bei einfachen
Sampleraten (SMUX/1, bis 48kHz)
transportieren zu können. Die
maximale Kabellänge liegt bei 5m.
Bei der Übertragung von Sampleraten
höher als 48kHz verringert sich die
Anzahl der verfügbaren Kanäle bis 96k
um die Hälfte (16x16) und bis 192k
um nochmals die Hälfte (8x8).
Die Buchsen mit der hellen Klappe
sind die ADAT Ausgänge (Outputs),
die Buchsen mit der schwarzen Klappe
die ADAT Eingänge (Inputs).
MAIN OUT %
Zum schnellen Anschluss von Geräten wie
Abhörmonitoren oder analogen Stereo-
Aufzeichnungsgeräten ist ein MAIN OUT
Anschluss in Form zweier symmetrischer 6.3mm
Klinkenbuchsen vorhanden. Dieser spiegelt das
Signal des roten Kopfhörerausgangs wieder. Die
Lautstärke wird somit über das Kopfhörer Menu
geregelt. Die Buchsen sind so beschaltet, dass
auch unsymmetrische Geräte angeschlossen
werden können.
&
ANALOG INPUTS (1-32) &
Die analogen Eingänge liegen
aufgrund des kompakten Gehäuses im
dSub25 (oder db25) Format vor. Die
Pinbelegung entspricht dem Tascam
Format. Der maximale Eingangspegel
beträgt +20dBu. Alle Eingänge sind
vollsymmetrisch ausgeführt.
Entsprechende Kabelpeitschen sind
im Handel oder bei FERROFISH im
Webshop erhältlich.
5
