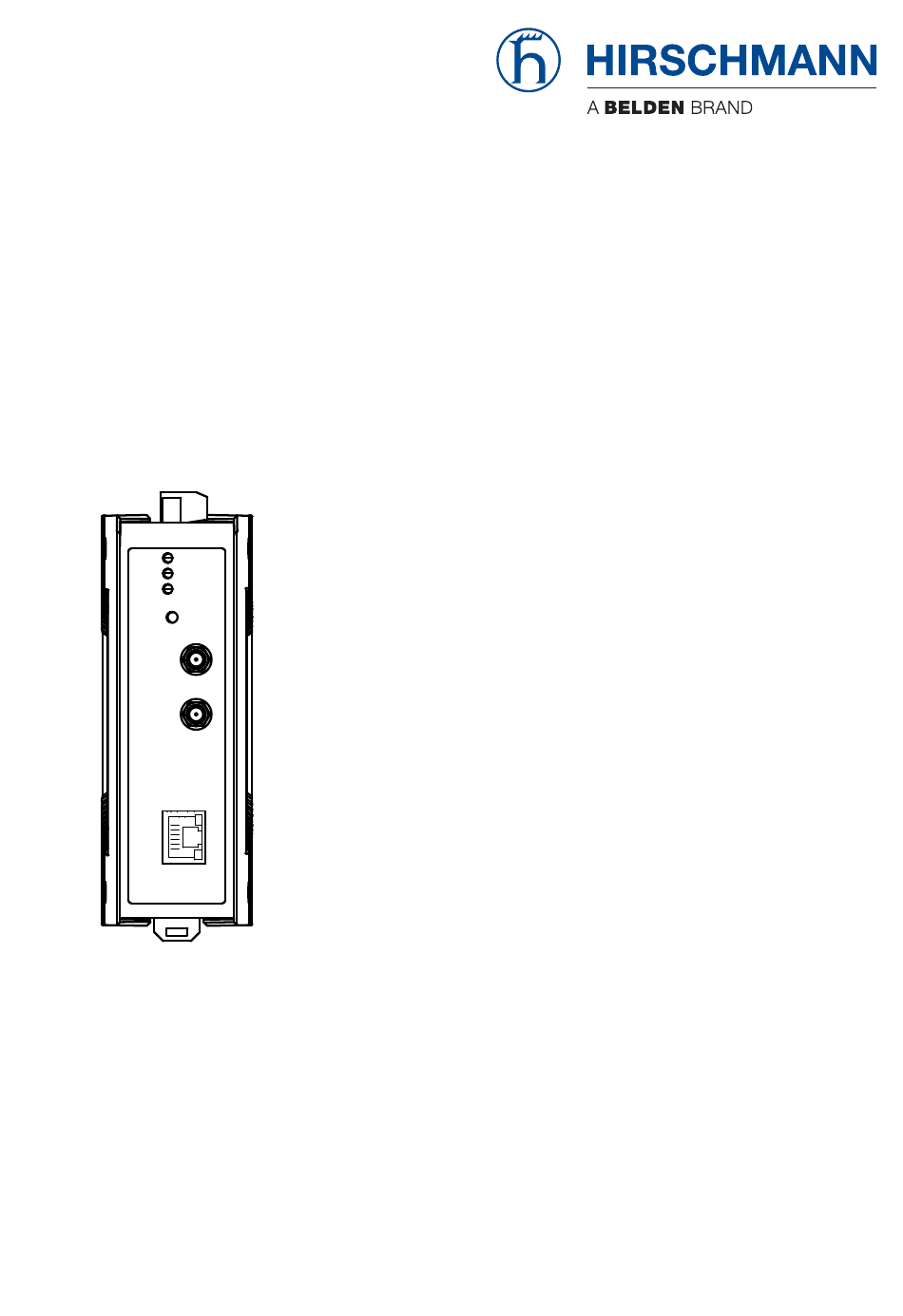

- Seite 1 Anwender-Handbuch Installation Industrial Access-Point / Client / Access-Bridge BAT867-R Installation BAT867-R Technische Unterstützung Release 12 05/2022 https://hirschmann-support.belden.com...
- Seite 2 Die Nennung von geschützten Warenzeichen in diesem Handbuch berechtigt auch ohne beson- dere Kennzeichnung nicht zu der Annahme, dass solche Namen im Sinne der Warenzeichen- und Markenschutz-Gesetzgebung als frei zu betrachten wären und daher von jedermann benutzt werden dürften. © 2022 Hirschmann Automation and Control GmbH Handbücher sowie Software sind urheberrechtlich geschützt.
-
Seite 3: Inhaltsverzeichnis
Inhalt Wichtige Informationen Sicherheitshinweise Über dieses Handbuch Legende Beschreibung Allgemeine Beschreibung Gerätename und Produktcode Geräteansicht Spannungsversorgung 10/100/1000-Mbit/s-Twisted-Pair-Port 1.5.1 Pinbelegungen Antennenanschlüsse Anzeigeelemente 1.7.1 Gerätestatus Reset-Taster Installation Paketinhalt prüfen Gerät montieren und erden 2.2.1 Auf die Hutschiene montieren 2.2.2 Erden Antennen montieren Klemmblöcke verdrahten Gerät in Betrieb nehmen Datenkabel anschließen... - Seite 4 Konformität für den Betrieb in der Europäischen Union und im Vereinigten Königreich (UK) erlan- Sendeleistung konfigurieren WLAN-Übertragungsraten und Anzahl der Spa- tial-Streams konfigurieren Wartung, Service Demontage Gerät demontieren Technische Daten 10.1 Allgemeine technische Daten 10.2 Maßzeichnungen 10.3 Funktechnik 10.4 Roaming 10.5 Empfangsempfindlichkeit, Sendeleistung und Datenrate 10.5.1 IEEE 802.11b 10.5.2 IEEE 802.11g...
-
Seite 5: Wichtige Informationen
Wichtige Informationen Beachten Sie: Lesen Sie diese Anweisungen gründlich durch und machen Sie sich mit dem Gerät vertraut, bevor Sie es installieren, in Betrieb nehmen oder warten. Die folgenden Hinweise können an verschiedenen Stellen in dieser Dokumentation enthalten oder auf dem Gerät zu lesen sein. Die Hin- weise warnen vor möglichen Gefahren oder machen auf Informationen auf- merksam, die Vorgänge erläutern beziehungsweise vereinfachen. - Seite 6 HINWEIS HINWEIS gibt Auskunft über Vorgehensweisen, bei denen keine Verletzun- gen drohen. Installation BAT867-R Release 12 05/2022...
-
Seite 7: Sicherheitshinweise
Sicherheitshinweise WARNUNG UNKONTROLLIERTE MASCHINENBEWEGUNGEN Um unkontrollierte Maschinenbewegungen aufgrund von Datenverlust zu vermeiden, konfigurieren Sie alle Geräte zur Datenübertragung individuell. Nehmen Sie eine Maschine, die mittels Datenübertragung gesteuert wird, erst in Betrieb, wenn Sie alle Geräte zur Datenübertragung vollständig kon- figuriert haben. Das Nichtbeachten dieser Anweisung kann zu Tod, schwerer Körper- verletzung oder Materialschäden führen. -
Seite 8: Zugentlastung
Benutzerbereich Innen: Der Bereich ist ohne Werkzeug zugänglich. Der Verantwortliche für den Bereich hat den Zugang für den Benutzer bewusst vorgesehen. Der Benutzer hat Kenntnis von den Zugangsmöglichkeiten, gleichgül- tig, ob er dazu ein Werkzeug benötigt Montieren Sie das Gerät in einer maximalen Höhe von 2 m. ... -
Seite 9: Nationale Und Internationale Sicherheitsvorschriften
Qualifiziertes Personal zeichnet sich durch folgende Punkte aus: Das qualifizierte Personal hat eine angemessene Ausbildung. Die Ausbildung sowie die praktischen Kenntnisse und Erfahrungen bilden seine Qualifikation. Diese ist die Voraussetzung, um Stromkreise, Geräte und Systeme gemäß den aktuellen Standards der Sicherheits- technik anzuschließen, zu erden und zu kennzeichnen. -
Seite 10: Voraussetzungen Für Das Anschließen Elektrischer Leiter
Voraussetzungen für das Anschließen elektrischer Leiter Stellen Sie vor jedem Anschließen der elektrischen Leiter sicher, dass die genannten Voraussetzungen erfüllt sind. Folgende Voraussetzungen gelten uneingeschränkt: Die elektrischen Leiter sind spannungsfrei. Die verwendeten Kabel sind für den Temperaturbereich des Anwendungsfalles zugelas- sen. -
Seite 11: Voraussetzungen Für Das Anschließen Der Versorgungsspannung
Voraussetzungen für das Anschließen der Versorgungsspannung Folgende Voraussetzungen gelten uneingeschränkt: Alle folgenden Voraussetzungen sind erfüllt: Die Versorgungsspannung entspricht der auf dem Typschild des Gerätes angegebe- nen Spannung. Die Spannungsversorgung entspricht der Überspannungskategorie I oder II. Die Spannungsversorgung besitzt eine leicht zugängliche Trennvorrichtung (bei- spielsweise einen Schalter oder eine Steckeinrichtung). -
Seite 12: Blitzschutz Und Überspannungsschutz
Blitzschutz und Überspannungsschutz Die Blitzschutzmaßnahmen müssen durch eine Blitzschutz-Fachkraft durchgeführt werden in Übereinstimmung mit geltenden Normen (bei- spielsweise IEC 62305 / DIN EN 62305 (VDE 0185-305)) und nach den für Anwendung und Umgebung anerkannten und bewährten Ver- fahren zum Blitzschutz. ... - Seite 13 Das Produkt ist einsetzbar im Wohnbereich (Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe) sowie im Industriebereich. Hinweise für Länder mit den folgenden Länderkürzeln: AT BE BG CH CY CZ DE DK EE EL ES HR HU LV MT NL NO PL PT RO RS SE ...
- Seite 14 Hinweise für Deutschland (DE) und Irland (IE): DE IE Der Betrieb im 5,8 GHz-Band unterliegt bei einer Strahlungsleistung (EIRP) >25 mW folgenden Bedingungen: Deutschland (DE) Frequenzbereich: 5725 MHz bis 5875 MHz Bedingung: Dieses Band ist ausschließlich für die Nutzung von gewerblich öffentlichen Telekommunikationsdiensten vorgesehen.
-
Seite 15: Ukca-Kennzeichnung
S.I. 2017 No. 1206 Radio Equipment Regulations Die UKCA-Konformitätserklärung wird für die zuständigen Behörden zur Verfügung gehalten bei: Belden UK Ltd. 1 The Technology Centre, Station Road Framlingham, IP13 9EZ, United Kingdom Sie finden die UKCA-Konformitätserklärung als PDF-Datei zum Down- load im Internet unter: https://www.doc.hirschmann.com/certificates.html... - Seite 16 Hinweise für das Vereinigte Königreich (UK): Die Radio-Equipment-Regulations-Konformität bedingt den konfor- men Betrieb des Gerätes in den Kanälen des 5-GHz-Bandes. Der kon- forme Betrieb des Gerätes wird durch eine unveränderbare Festlegung der Ländereinstellung erreicht. Um die Radio-Equipment- Regulations-Konformität zu erlangen, führen Sie die im Kapitel „Kon- formität für den Betrieb in der Europäischen Union und im Vereinigten Königreich (UK) erlangen”...
- Seite 17 Hersteller-Konformitätserklärung 47 CFR § 2.1077 Compliance Information BAT867-R U.S. Contact Information Belden – St. Louis 1 N. Brentwood Blvd. 15th Floor St. Louis, Missouri 63105, United States Phone: 314.854.8000 Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden Bedingungen: ...
- Seite 18 Hinweis zur Verwendung in den USA und Kanada Der folgende Abschnitt gilt für BAT867-R-Varianten mit der Länderzulassung Merkmalswert US (USA/Kanada), die folgendermaßen gekennzeichnet sind: Contains Transmitter Module FCC ID: TK4WLE600VX IC: 7849A-WLE600VX Dieses Gerät erfüllt die FCC- und IC-RSS-102-Grenzwerte für die Belastung mit Radiowellen, die für den Betrieb in unkontrollierten Umgebungen festgelegt wurden.
-
Seite 19: Recycling-Hinweis
Die FCC-Zulassung gilt ausschließlich in Verbindung mit den aufgeliste- ten Antennen. Wenn andere Antennen verwendet werden, erlischt die Zulassung. Die Verantwortung liegt beim Betreiber der Anlage. Die erfor- derliche Antennenimpedanz beträgt 50 Ω. Recycling-Hinweis Dieses Gerät ist nach seiner Verwendung entsprechend den aktuellen Entsorgungsvorschriften Ihres Landkreises, Landes und Staates als Elek- tronikschrott einer geordneten Entsorgung zuzuführen. -
Seite 20: Über Dieses Handbuch
Über dieses Handbuch Das Dokument „Anwender-Handbuch Installation“ enthält eine Geräte- beschreibung, Sicherheitshinweise, Anzeigebeschreibung und weitere Informationen, die Sie zur Installation des Gerätes benötigen, bevor Sie mit der Konfiguration des Gerätes beginnen. Dokumentation, die im „Anwender-Handbuch Installation“ erwähnt wird und Ihrem Gerät nicht in ausgedruckter Form beiliegt, finden Sie als PDF-Dateien zum Download im Internet unter https://www.doc.hirschmann.com Installation BAT867-R... -
Seite 21: Legende
Legende Die in diesem Handbuch verwendeten Symbole haben folgende Bedeutungen: Aufzählung Arbeitsschritt Zwischenüberschrift Installation BAT867-R Release 12 05/2022... -
Seite 22: Beschreibung
Beschreibung Allgemeine Beschreibung Die Geräte ermöglichen den Aufbau von WLANs (Wireless Local Area Net- works = Funk-LANs) in einem lokalen Netz. Im Unterschied zu einer her- kömmlichen Netzanbindung über Kupferkabel und Glasfaserkabel finden Teile der Kommunikation über eine Funkverbindung statt. Die Geräte ermöglichen sowohl die Neuinstallation eines LANs als auch die Erweiterung eines bestehenden LANs. -
Seite 23: Gerätename Und Produktcode
Merk- Beschreibung malswert 1 ... 8 Produkt BAT867-R IP40-Gehäuse 9 ... 10 Länderzulassungen Aktuelle Länderzulassungen können Sie mit dem Konfigurator ermitteln (https://cata- log.belden.com) Beispiel: Beispiel: Singapur Schacht 1 WLAN-Modul Schacht 2 Nicht bestückt Schacht 3 Nicht bestückt Access-Point oder Client... -
Seite 24: Geräteansicht
Geräteansicht Funktionserdungsschraube 2-poliger Klemmblock für die Versorgungsspannung LED-Anzeigeelemente Reset-Taster Antennenanschluss 1 R-SMA-Buchse Antennenanschluss 2 R-SMA-Buchse RJ45-Buchse für 10/100/1000-Mbit/s-Twisted-Pair-Verbindungen Installation BAT867-R Release 12 05/2022... -
Seite 25: Spannungsversorgung
Spannungsversorgung Spannungsversorgung über einen 2-poligen Klemmblock Zur Spannungsversorgung des Gerätes steht ein 2-poliger Klemmblock zur Verfügung. Weitere Informationen: Siehe „Klemmblöcke verdrahten” auf Seite 31. 10/100/1000-Mbit/s-Twisted-Pair-Port Dieser Port ist als RJ45-Buchse ausgeführt. Der 10/100/1000-Mbit/s-Twisted-Pair-Port bietet Ihnen die Möglichkeit, Netz- komponenten entsprechend der Norm IEEE 802.3 10BASE-T/100BASE-TX/ 1000BASE-T anzuschließen. -
Seite 26: Pinbelegungen
1.5.1 Pinbelegungen RJ45 10/100 Mbit/s 1000 Mbit/s MDI-Modus BI_DA+ TX− BI_DA− BI_DB+ — BI_DC+ — BI_DC− RX− BI_DB− — BI_DD+ — BI_DD− MDI-X-Modus BI_DB+ RX− BI_DB− BI_DA+ — BI_DD+ — BI_DD− TX− BI_DA− — BI_DC+ — BI_DC− Installation BAT867-R Release 12 05/2022... -
Seite 27: Antennenanschlüsse
Antennenanschlüsse Für den Betrieb des Gerätes benötigen Sie Antennen. Das Gerät verfügt über 2 R-SMA-Buchsen zum Anschluss externer Anten- nen. Das Dokument „Antennen-Leitfaden“ bietet eine Übersicht der verwendba- ren Antennen und des passenden Antennenzubehörs. Das Handbuch finden Sie zum Download im Internet unter: https:// www.doc.hirschmann.com Anzeigeelemente... -
Seite 28: Port-Status
WLAN Aktivität Bedeutung Farbe grün blitzt invers Anzahl der Blitzer entspricht der Anzahl der verbundenen WLAN-Stationen und der P2P-Funkstrecken. grün blinkt DSF Scanning oder anderer Scan-Vorgang Anzeige der Signalstärke im Client oder P2P blinkt Gerät hat mindestens einen Hardwarefehler erkannt. 1.7.2 Port-Status Diese LEDs zeigen Port-bezogene Informationen an. -
Seite 29: Installation
Installation Die Geräte sind für die Praxis in der rauen industriellen Umgebung entwickelt. Das Gerät wird in betriebsbereitem Zustand ausgeliefert. Führen Sie folgende Schritte aus, um das Gerät zu installieren und zu konfi- gurieren: Paketinhalt prüfen Gerät montieren und erden ... -
Seite 30: Erden
Um das Gerät auf eine waagerecht montierte 35-mm-Hutschiene nach DIN EN 60715 zu montieren, gehen Sie wie folgt vor: Hängen Sie die obere Rastführung des Gerätes in die Hutschiene ein. Ziehen Sie den Verriegelungsschieber mit einem Schraubendreher nach unten und führen Sie den unteren Teil des Gerätes gegen die Hutschiene. -
Seite 31: Antennen Montieren
Antennen montieren Das Gerät verfügt über 2 R-SMA-Buchsen zum Anschluss externer Anten- nen. Anmerkung: Wenn Sie 2 Antennen des Typs BAT-ANT-RSMA-2AGN-R verwenden, richten Sie jede Antenne in eine andere Raumrichtung (x-y) aus, so dass die beiden Antennen im rechten Winkel zueinander angeordnet sind. Wenn Sie ausschließlich 1 Antenne montieren, bestücken Sie die unge- nutzte Buchse mit einem Abschlusswiderstand. - Seite 32 Abb. 1: Versorgungsspannung Merkmalswert U: 2-poliger Klemmblock mit Schraubverriegelung Typ der anschließ- Größe der Versorgungs- Pinbelegung am Gerät baren Spannungen spannung Gleichspannung Nennspannung − Minuspol der Versorgungsspan- 24 V DC nung Spannungsbereich inklusive Pluspol der Versorgungsspannung maximaler Toleranzen 18 V DC ... 32 V DC Tab.
-
Seite 33: Gerät In Betrieb Nehmen
Gerät in Betrieb nehmen WARNUNG ELEKTRISCHER SCHLAG Stellen Sie vor jedem Anschließen der elektrischen Leiter sicher, dass die genannten Voraussetzungen erfüllt sind. Siehe „Voraussetzungen für das Anschließen elektrischer Leiter” auf Seite 10. Siehe „Voraussetzungen für das Anschließen der Versorgungsspannung” auf Seite 11. Das Nichtbeachten dieser Anweisung kann zu Tod, schwerer Körper- verletzung oder Materialschäden führen. - Seite 34 Verwenden Sie bei Gigabit-Übertragung über Kupferleitungen geschirmte Datenkabel, beispielsweise SF/UTP-Kabel gemäß ISO/IEC 11801. Um die Anforderungen gemäß EN 50121-4 und Marineanwendungen zu erfüllen, verwenden Sie bei allen Übertragungsraten geschirmte Daten- kabel. Schließen Sie die Datenkabel entsprechend Ihren Anforderungen an. Siehe „10/100/1000-Mbit/s-Twisted-Pair-Port”...
-
Seite 35: Grundeinstellungen Vornehmen
Grundeinstellungen vornehmen Bei der Erstinstallation des Gerätes ist die Eingabe von IP-Parametern not- wendig. Das Gerät bietet folgende Möglichkeiten zur Konfiguration der IP-Adressen: Eingabe mithilfe des HiDiscovery-Protokolls über die Anwendungen HiDiscovery oder Industrial HiVision Konfiguration über BOOTP Weitere Informationen finden Sie im „Anwender-Handbuch Konfigurations- leitfaden”. -
Seite 36: Erste Anmeldung (Passwort-Änderung)
Geben Sie Ihr neues Passwort ein. Wählen Sie ein Passwort mit mindestens 8 Zeichen, das Großbuchsta- ben, Kleinbuchstaben, numerische Ziffern und Sonderzeichen enthält. Bestätigen Sie Ihr neues Passwort. Weitere Informationen finden Sie unter: https://hirschmann-support.belden.com/en/kb/required-password-change- new-procedure-for-first-time-login Installation BAT867-R Release 12 05/2022... -
Seite 37: Konformität Für Den Betrieb In Der Europäischen Union Und Im Vereinigten Königreich (Uk) Erlangen
Konformität für den Betrieb in der Europäischen Union und im Vereinigten Königreich (UK) erlangen Für den Betrieb in der Europäischen Union muss das Gerät die Radio Equip- ment Directive (RED) 2014/53/EU erfüllen. Für den Betrieb im Vereinigten Königreich (UK) muss das Gerät die Radio-Equipment-Regulations-Konfor- mität erfüllen. -
Seite 38: Grafische Benutzeroberfläche
Anmerkung: Um die Ländereinstellung zu überprüfen und korrekt ein- zustellen, geben Sie no ein. Überprüfen Sie anschließend die Länder- einstellung mit folgendem Kommando: ls Setup/WLAN/Country. Um die RED-Konformität beziehungsweise die Radio-Equipment- Regulations-Konformität zu erlangen, geben Sie yes ein. Damit wird die Ländereinstellung unveränderbar. - Seite 39 Anmerkung: Die Ländereinstellung „Europa“ ist für alle europäischen Länder und das Vereinigte Königreich (UK) gültig. Spezielle Länder- einstellungen wie beispielsweise „Frankreich“ oder „Deutschland“ beinhalten im Vergleich zur Ländereinstellung „Europa“ zusätzliche, länderspezifische Kanäle. Das Gerät ignoriert spezielle Ländereinstellungen und verwendet die Ländereinstellung „Europa“, bis die RED-Konformität beziehungs- weise die Radio-Equipment-Regulations-Konformität erlangt wurde.
-
Seite 40: Sendeleistung Konfigurieren
Sendeleistung konfigurieren Anmerkung: Der Betreiber einer WLAN-Funkanlage ist für die Einhaltung der Sendeleistungs-Grenzwerte zuständig. Verwenden Sie die grafische Benutzeroberfläche WEBconfig oder die Soft- ware LANconfig. Die Software LANconfig finden Sie zum Download auf den Hirschmann-Produktseiten (www.hirschmann.com). Führen Sie in WEBconfig die folgenden Handlungsschritte durch: ... - Seite 41 Ziehen Sie vom Antennen-Gewinn die Dämpfung durch Kabel und durch Überspannungsschutzgeräte ab. Den ermittelten Wert geben Sie im Feld „Antennen-Gewinn“ ein. Um den Wert zu speichern, klicken Sie die Schaltfläche „Setzen“. Installation BAT867-R Release 12 05/2022...
-
Seite 42: Wlan-Übertragungsraten Und Anzahl Der Spatial-Streams Konfigurieren
WLAN-Übertragungsraten und Anzahl der Spatial-Streams konfigurieren Anmerkung: In den meisten Fällen ist es nicht nötig, die voreingestellten Werte zu verändern. Wenn Ihr Anwendungsfall Anpassungen erfordert, las- sen Sie die Anpassungen von einem WLAN-Experten durchführen. Verwenden Sie die grafische Benutzeroberfläche WEBconfig oder die Soft- ware LANconfig. - Seite 43 Wählen Sie das gewünschte Interface und klicken Sie „Bearbeiten“. Nehmen Sie die gewünschten Einstellungen für Ihren Anwendungsfall vor. Klicken Sie „OK“. Installation BAT867-R Release 12 05/2022...
-
Seite 44: Wartung, Service
Wartung, Service Beim Design dieses Gerätes hat Hirschmann weitestgehend auf den Ein- satz von Verschleißteilen verzichtet. Die dem Verschleiß unterliegenden Teile sind so bemessen, dass sie im normalen Gebrauch die Produktle- benszeit überdauern. Betreiben Sie dieses Gerät entsprechend den Spe- zifikationen. -
Seite 45: Demontage
Demontage Gerät demontieren Ziehen Sie die Datenkabel ab. Schalten Sie die Versorgungsspannung aus. Ziehen Sie den Klemmblock vom Gerät ab. Demontieren Sie die Antennen. Trennen Sie die Erdung. Fahren Sie mit einem Schraubendreher waagerecht unterhalb des Gehäuses in den Verriegelungsschieber. -
Seite 46: 10 Technische Daten
10 Technische Daten 10.1 Allgemeine technische Daten Abmessungen BAT867-R Siehe „Maßzeichnungen” auf Seite 47. B × H × T Gewicht 520 g Versorgungs- Nennspannung 24 V DC spannung Spannungsbereich inklusive 18 V DC ... 32 V DC maximaler Toleranzen Anschlussart 2-poliger Klemmblock Spannungsausfallüberbrü- 10 ms bei 24 V DC... -
Seite 47: Maßzeichnungen
10.2 Maßzeichnungen inch 1.22 49,4 1.94 118,2 4.65 113,1 4.45 117,3 4.62 122,5 4.82 Installation BAT867-R Release 12 05/2022... -
Seite 48: Funktechnik
10.3 Funktechnik Antennenanschluss 2 × R-SMA-Buchse Reichweite Abhängig von eingesetzter Antenne, Frequenzbereich und Datenrate Verschlüsselung IEEE 802.11i/WPA2 mit Passphrase oder IEEE 802.1x und hard- warebeschleunigtes AES Closed Network WEP 64 WEP 128 WEP 152 Benutzer-Authentifizierung ... -
Seite 49: Empfangsempfindlichkeit, Sendeleistung Und Datenrate
10.5 Empfangsempfindlichkeit, Sendeleistung und Datenrate Die in den folgenden Tabellen dargestellten Werte des WLAN-Moduls unter- liegen einer Toleranz von ±2 dB. Wenn Sie ausschließlich 1 Antenne ver- wenden, verringert sich die Sendeleistung um 3 dB. Die Werte sind in keinem Fall als garantierte Eigenschaft des Gesamtproduktes zu sehen. Bei manchen Länderprofilen regelt das Modul die Datenrate und Sendeleistung automatisch nach unten. -
Seite 50: Ieee 802.11A
10.5.3 IEEE 802.11a IEEE 802.11a Frequenzbereich 5,180 GHz bis 5,825 GHz Bandbreite 20 MHz Datenrate Sendeleistung Empfangsempfindlichkeit 6 Mbit/s 23 dBm -94 dBm 9 Mbit/s 23 dBm -94 dBm 12 Mbit/s 23 dBm -92 dBm 18 Mbit/s 23 dBm -90 dBm 24 Mbit/s 23 dBm -86 dBm... - Seite 51 IEEE 802.11n Frequenzbereich 2,412 GHz bis 2,472 GHz Bandbreite 40 MHz Codierung Sendeleistung Empfangsempfindlichkeit MCS 2 / 10 23 dBm -85 dBm MCS 3 / 11 22 dBm -82 dBm MCS 4 / 12 22 dBm -79 dBm MCS 5 / 13 22 dBm -75 dBm MCS 6 / 14...
-
Seite 52: Ieee 802.11Ac
IEEE 802.11n Frequenzbereich 5,180 GHz bis 5,825 GHz Bandbreite 40 MHz Codierung Sendeleistung Empfangsempfindlichkeit MCS 5 / 13 19 dBm -75 dBm MCS 6 / 14 18 dBm -73 dBm MCS 7 / 15 17 dBm -73 dBm Tab. 11: IEEE 802.11n, Frequenzbereich 5,180 GHz bis 5,825 GHz, Bandbreite 40 MHz 10.5.5... -
Seite 53: Emv Und Festigkeit
IEEE 802.11ac Frequenzbereich 5,180 GHz bis 5,825 GHz Bandbreite 40 MHz Codierung Sendeleistung Empfangsempfindlichkeit MCS 5 19 dBm -75 dBm MCS 6 18 dBm -73 dBm MCS 7 17 dBm -73 dBm MCS 8 16 dBm -69 dBm MCS 9 16 dBm -66 dBm Tab. -
Seite 54: Netzausdehnung
EMV-Störfestigkeit EN 61000-4-3 Elektromagnetisches Feld 80 MHz ... 120 MHz 10 V/m 120 MHz ... 1000 MHz 20 V/m 1000 MHz ... 3000 MHz 10 V/m 3000 MHz ... 6000 MHz 3 V/m EN 61000-4-4 Schnelle Transienten (Burst) DC Power Line ±2 kV Data Line ±4 kV... -
Seite 55: Leistungsaufnahme/Leistungsabgabe
10.8 Leistungsaufnahme/Leistungsabgabe Leistungsaufnahme Leistungsabgabe 31,0 Btu (IT)/h Tab. 16: Leistungsaufnahme/Leistungsabgabe Installation BAT867-R Release 12 05/2022... -
Seite 56: Lieferumfang, Bestellnummern Und Zubehör
11 Lieferumfang, Bestellnummern und Zubehör Lieferumfang Anzahl Artikel 1 × Gerät 1 × Sicherheits- und Informationsblatt 1 × Beilegeblatt mit den Konformitätserklärungen für die Europäische Union und das Vereinigte Königreich (UK) 1 × 2-poliger Klemmblock für die Versorgungsspannung vormontiert Abb. - Seite 57 Sonstiges Zubehör Bestellnummer 50-Ω-Abschlusswiderstände zum Verschließen unbenutzter Anten- 942 117-001 nenanschlüsse für R-SMA-Buchse (10 Stück) Installation BAT867-R Release 12 05/2022...
-
Seite 58: 12 Zugrundeliegende Technische Normen
12 Zugrundeliegende technische Normen Bezeichnung CAN/CSA 22.2 No. 62368-1 Information Technology Equipment – Safety – Part 1: General Requirements EN 50121-4 Bahnanwendungen – EMV – Störaussendungen und Störfestig- keit von Signal und Telekommunikationseinrichtungen (Gleisbe- reich) EN 55032 Elektromagnetische Verträglichkeit von Multimediageräten und - einrichtungen –... -
Seite 59: Weitere Unterstützung
Das Training bietet Grundlagenvermittlung, Produkteinweisung und Anwenderschulung mit Zertifizierung. Das aktuelle Schulungsangebot zu Technologie und Produkten finden Sie unter https://www.belden.com/solutions/customer-innovation-center. Der Support reicht von der Inbetriebnahme über den Bereitschaftsservice bis zu Wartungskonzepten. Mit dem Customer Innovation Center entscheiden Sie sich in jedem Fall gegen jeglichen Kompromiss.
