elecom M-XT3UR Bedienungsanleitung

Model: M-XT3UR
Manual
ENGLISH Wired Trackball Mouse

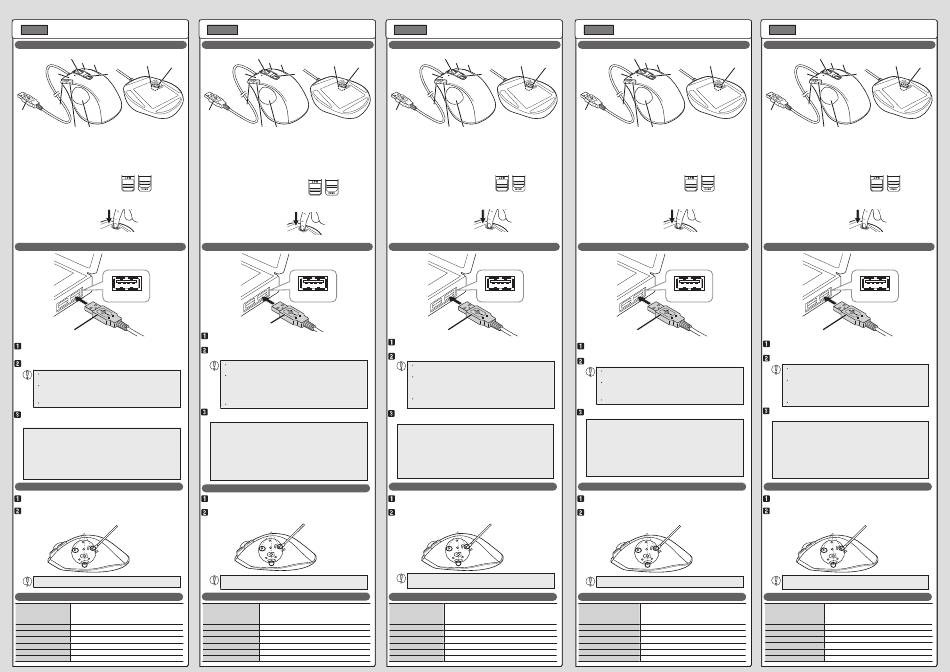

Names and functions of each part
3
2
6
11
10
1
8
5
9
4 7
1 Left button 8 Pointer speed selector
Sliding the selector up and down switches the
2 Right button
resolution (pointer speed) between LOW and
3 Tilt wheel/
HIGH.
pointer speed indicator light
The current resolution will be indicated by the
blinking pointer speed indicator light.
4 "Back" button
Blinks once: 750 dpi
You can perform the "Back" operation
Blinks twice: 1500 dpi
in a web browser.
750 1500
5 "Forward" button
You can perform the "Forward"
operation in a web browser.
6 Function buttons
9 USB connector (male)
A function can be assigned to each
button. No function is assigned at the
10 Ball removal hole
time of purchase. Download "ELECOM
Remove the ball for cleaning
Mouse Assistant" from the ELECOM
website to use its button assignment
function.
7 Trackball
11 Optical sensor (under the ball)
Using the trackball mouse
USB port
USB connector
Start the PC.
Start the PC, and then wait for it to be ready to perform operations.
Insert the USB connector of the product into a USB port on the PC.
Be sure to sufficiently check the connector orientation and the
insertion location.
If you feel a strong resistance when inserting the USB connector,
check that the shape and orientation of the connector is correct.
Using excessive force may damage the connector and cause injury.
Do not directly touch the terminal area of the USB connector.
The driver will be automatically installed, and you will then be
able to use the trackball.
Download "ELECOM Mouse Assistant" from the ELECOM website to use
its button-assignment and high-speed scrolling functions.
This enables horizontal scrolling with the tilt wheel on Windows ® .
This also enables the use of the 'Forward' and 'Back' buttons on Macintosh.
www.elecom.co.jp/global/download-list/utility/mouse_assistant/
* "ELECOM Mouse Assistant" does not support Windows RT.
®
The function allocation is not available.
Cleaning the trackball
Push out the ball from behind with your finger or a pen.
Remove dust off the areas where the three red support balls
contact the trackball using a cotton swab.
Contact area
Take care not to damage the optical sensor when cleaning the area.
Specifications
Supported OS Windows ® 10, Windows ® 8.1, Windows ® RT8.1, Windows ® 7,
Windows Vista , Macintosh OS X 10.10
®
(Update for each new version of the OS or the installation of a
service pack might be required.)
Resolution 750/1500 dpi (switchable)
Interface USB
Dimensions (W × D × H) Approx. 95 × 125 × 48 mm
Cable length 1.5 m
Operating temperature/humidity 5°C to 40°C/90%RH or less (without condensation)
Storage temperature/humidity -10°C to 60°C/90%RH or less (without condensation)
Modell: M-XT3UR
Bedienungsanleitung
DEUTSCH Trackball-Kabelmaus
Namen und Funktionen jedes Bestandteils
3
2
6
11
10
1
8
5
9
4 7
1 Linke Taste 8 Schalter zur Einstellung derr Geschwindigkeit
Wenn Sie den Wahlschalter nach oben oder
2 Rechte Taste
unten schieben, wird die Auflösung
3 Scrollrad/Kontrollleuchte für die
(Zeigergeschwindigkeit) zwischen LOW (NIEDRIG)
Geschwindigkeit des Mauszeigers
und HIGH (HOCH) umgeschaltet
Die derzeitige Auflösung wird durch ein
4 „Zurück"-Schalter
blinkendes Signal der Meldeleuchte angezeigt.
Die „Zurück" Operation kann in einem
Blinkt ein Mal: 750 dpi
Webbrowser ausgeführt werden.
Blinkt zwei Mal: 1500 dpi
5 „Vorwärts"-Schalter
750 1500
Die „Weiter" Operation kann in einem
Webbrowser ausgeführt werden.
6 Funktionsknöpfe
Der jeweiligen Taste kann eine Funktion
9 USB-Verbindung (Stecker)
zugewiesen werden. Zum Zeitpunkt des
10 Loch zur Entfernung des Balls
Kaufs ist keine Funktion zugewiesen.
Entfernen Sie den Ball zum Reinigen
Laden Sie „ELECOM Mouse Assistant"
von der ELECOM-Webseite herunter,
um die Funktionen für Tastenzuordnung
zu nutzen.
7 Trackball
11 Optischer Sensor (unter dem Ball)
Trackball-Maus verwenden
USB-Anschluss
USB-Verbindung
Schalten Sie den Computer ein
Starten Sie den PC und warten Sie, bis Sie Operationen ausführen können.
Stecken Sie den USB-Anschluss des Produkts in einen USB-Port
des PCs.
Bitte stellen Sie sicher, dass die Orientierung und der Verbindungs-
ort korrekt ist.
Falls Sie beim Einsetzen des USB-Anschlusses einen starken
Widerstand verspüren, überprüfen Sie, ob die Form und
Ausrichtung des Anschlusses korrekt ist.
Übermäßige Gewaltanwendung kann den Anschluss beschädigen
und Verletzungen verursachen.
Berühren Sie den USB-Stecker nicht direkt.
Der Treiber wird automatisch installiert und Sie werden den
Trackball benutzen können.
Laden Sie „ELECOM Mouse Assistant" von der ELECOM-Webseite
herunter, um die Funktionen für Tastenzuordnung und Hochgeschwindig-
keits-Scrolling zu nutzen.
Damit aktivieren Sie horizontales Scrolling mit dem Tilt-Wheel auf Windows ® .
Zusätzlich wird die Nutzung der ‚Vorwärts'- und ‚Rückwärts'-Tasten auf
einem Macintosh-Computer möglich.
www.elecom.co.jp/global/download-list/utility/mouse_assistant/
* "Elecom Mouse Assistant" unterstützt nicht Windows ® RT.
Die Zuordnungsfunktion ist nicht verfügbar.
Reinigung des Trackballs
Drücken Sie den Ball von hinten mit dem Finger oder einem
Stift heraus.
Mit einem Wattestäbchen entfernen Sie den Staub von den Stellen,
an denen die drei roten Stützkugeln den Trackball berühren.
Kontaktfläche
Stellen Sie sicher, dass Sie den optischen Sensor beim Reinigen der
Oberfläche nicht beschädigen.
Technische Daten
Unterstützte Betriebssysteme Windows 10, Windows 8.1, Windows RT8.1, Windows 7,
® ® ® ®
Windows Vista , Macintosh OS X 10.10
®
(Update für jede neue Version des Betriebssystems oder der
Installation eines Service Packs kann erforderlich sein.)
Auflösung 750/1500 dpi (einstellbar)
Interface USB
Größe (B x L x H) etwa 95 x 125 x 48 mm
Länge des Kabels 1,5 m
Betriebstemperatur/-feuchtigkeit 5°C bis 40°C/90% RH oder weniger (ohne Kondensation)
Lagertemperatur/-feuchtigkeit -10°C bis 60°C/90% RH oder weniger (ohne Kondensation)
Modèle: M-XT3UR
Manuel
FRANÇAIS Souris Trackball
Noms et fonctions de chaque pièce
3
2
6
11
10
1
8
5
9
4 7
1 Bouton gauche 8 Sélecteur de la vitesse du pointeur
Faire glisser le sélecteur en haut et en bas change
2 Bouton droit
la résolution (vitesse du pointeur) entre BASSE et
3 Boule directionnelle/voyant
HAUTE.
lumineux de la vitesse du pointeur
La résolution en cours sera indiquée par le
clignotement du voyant lumineux du pointeur.
4 Bouton ''Retour''
Clignote une fois: 750 ppp (points par pouce)
Vous pouvez réaliser l'opération de
Clignote deux fois: 1500 ppp (points par pouce)
''Retour'' sur un navigateur web.
750 1500
5 Bouton ''Avancer''
Vous pouvez réaliser l'opération
''Avancer'' sur un navigateur web.
6 Boutons de fonction
9 Connecteur USB (mâle)
Une fonction peut être attribuée à chaque
touche. Aucune fonction n'est attribuée
10 Trou de retrait de la boule
au moment de l'achat. Téléchargez
Enlever la boule pour nettoyage
''Elecom Mouse Assistant'' depuis le site
web de ELECOM pour utiliser sa fonction
d'attribution de touches.
7 Trackball
11 Capteur optique (en-dessous de la boule)
Utilisation de la souris trackball
Port USB
Connecteur USB
Démarrez le PC.
Démarrez le PC et ensuite attendez pour qu'il soit prêt à effectuer des opérations.
Insérez le connecteur USB du produit dans un port USB du PC.
Assurez-vous d'avoir suffisamment vérifié l'orientation du
connecteur et l'emplacement de l'insertion.
Si vous notez une forte résistance pendant la connexion du
connecteur USB, vérifiez si la forme et l'orientation du connecteur
sont bonnes. L'usage d'une force excessive peut endommager le
connecteur et causer des lésions.
N'entrez pas en contact direct avec la surface du terminal du
connecteur USB.
Le pilote sera installé automatiquement, et vous pourrez dès lors
utiliser le trackball.
Téléchargez ''Elecom Mouse Assistant'' depuis le site web de ELECOM
afin d'utiliser ses fonctions d'attribution et de défilement à haute vitesse.
Ceci permet un défilement horizontal avec la boule directionnelle sur
Windows ® .
Ceci permet aussi l'utilisation des boutons ''Avancer'' et ''Retour'' sur
Macintosh.
www.elecom.co.jp/global/download-list/utility/mouse_assistant/
* «Elecom Mouse Assistant» n'est pas compatible avec Windows ® RT.
L'affectation de fonction n'est pas disponible.
Nettoyage du trackball
Poussez la boule vers l'extérieur depuis l'arrière avec votre doigt
ou un stylo.
Ôtez la poussière des surfaces où les trois roulements rouges
entrent en contact avec le trackball en utilisant un tampon de coton.
Surface de contact
Veillez à ne pas endommager le capteur optique lorsque vous
nettoyez la surface.
Spécifications
Systèmes d'exploitation Windows ® 10, Windows ® 8.1, Windows ® RT8.1, Windows ® 7,
compatibles Windows Vista , Macintosh OS X 10.10
®
(La mise à jour pour chaque nouvelle version du système d'exploitation
ou de l'installation d'un service pack peut être requise).
Résolution 750/1500 ppp (commutables)
Interface USB
Dimensions (Largeur x Profondeur x Hauteur) Env. 95 × 125 × 48 mm
Longueur de câble 1,5 m
Température de fonctionnement/humidité 5°C à 40°C / 90% RH ou moins (sans condensation)
Température de stockage/humidité -10°C à 60°C / 90% RH ou moins (sans condensation)
Modelo: M-XT3UR
Manual
ESPAÑOL Ratón con cable Trackball
Nombres y funciones de cada parte
3
2
6
11
10
1
8
5
9
4 7
1 Botón izquierdo 8 Selector de velocidad del puntero
Si desliza el selector hacia arriba y hacia abajo se
2 Botón derecho
cambia la resolución (velocidad del puntero) entre
3 Rueda de inclinación/luz indicadora
BAJO Y ALTO.
de velocidad del puntero
La resolución actual se indicará mediante el
parpadeo de luz indicadora del puntero.
4 Botón "Retroceso"
Parpadea una vez: 750 dpi
Puede realizar la operación
Parpadea dos veces: 1500 dpi
'Retroceso'' en un buscador web.
750 1500
5 Botón "Avanzar"
Puede realizar la operación ''Avanzar''
en un buscador web.
6 Botón de función
9 Conector USB (macho)
Se puede asignar una función a cada
botón. No se asigna ninguna función en
10 Orifico de retirada de la bola
el momento de la compra. Descargue
Extraiga la bola para su limpieza
"Elecom Mouse Assistant" desde la
página web de ELECOM para utilizar
su función de asignación de botón.
7 Trackball
11 Sensor óptico (bajo la bola)
Uso del ratón trackball
Puerto USB
Conector USB
Encienda el PC.
Encienda el PC y luego espere hasta que esté preparado para realizar operaciones.
Introduzca el conector USB del producto en un puerto USB del PC.
No olvide comprobar la orientación del conector y la ubicación de
inserción.
Si siente que no puede insertar el conector USB, compruebe que la
forma y la orientación del conector es correcta.
Si fuerza demasiado el conector se podría hacer daño.
No toque directamente la zona del terminal del conector USB.
La unidad se instalará automáticamente, y podrá usar el trackball.
Descargue ''Elecom Mouse Assistant'' desde la página web para usar las
funciones de desplazamiento de alta velocidad y la asignación de botón.
Esto permite el desplazamiento horizontal con la rueda de inclinación en
Windows .
®
Esto también permite el uso de los botones ''Retroceso'' y ''Avanzar'' en
Macintosh.
www.elecom.co.jp/global/download-list/utility/mouse_assistant/
* El «Elecom Mouse Assistant» no es compatible con Windows ® RT.
La asignación de función no está disponible.
Limpieza del trackball
Saque la bola de la parte posterior con la ayuda de su dedo o
un bolígrafo.
Limpie el polvo de las zonas donde las tres bolas de soporte rojo
hacen contacto con el trackball con un bastoncillo de algodón.
Zona de contacto
Tenga cuidado de no dañar el sensor óptico cuando limpie la zona.
Especificaciones
Sistemas operativos compatibles Windows 10, Windows 8.1, Windows RT8.1, Windows 7,
® ® ® ®
Windows Vista , Macintosh OS X 10.10
®
(Puede ser necesaria una actualización para cada nueva versión
del sistema operativo o la instalación de un service pack).
Resolución 750/1500 dpi (conmutable)
Interfaz USB
Dimensiones (Ancho x Profundidad x Alto) aprox. 95 × 125 × 48 mm
Longitud de cable 1,5 m
Humedad/temperatura de funci o nami e nto 5°Ca 40°C/90%RH o menos (sin condensación)
Humedad/temperatura de almacenamiento -10°C a 60°C/90%RH o menos (sin condensación)
Modello: M-XT3UR
Manuale
ITALIANO Mouse Trackball con cavo
Nomi e funzioni di ciascuna componente
3
2
6
11
10
1
8
5
9
4 7
1 Tasto Sinistro 8 Selezionatore della velocità del cursore
Spostando il selezionatore su e giù si cambia la
2 Tasto Destro
risoluzione (velocità del puntatore) da BASSA a
3 Scroller inclinabile/Indicatore
ALTA
luminoso del cursore
La risoluzione attuale sarà indicata dall'indicatore
luminoso lampeggiante della velocità del cursore.
4 Tasto "Indietro"
Se lampeggia una volta: 750 dpi
Si può tornare "Indietro" in una pagina
Se lampeggia 2 volte: 1500 dpi
del browser.
750 1500
5 Tasto "Avanti"
Si può andare "Avanti" in una pagina
del browser.
6 Tasti Funzione
9 Connettore USB (maschio)
Può essere assegnata una funzione a
ciascun tasto. Nessuna funzione
10 Foro di rimozione della sfera
assegnata al momento dell'acquisto.
Rimuovere la sfera per la pulizia
Scaricare "ELECOM Mouse Assistant"
dal sito ELECOM per utilizzare la
funzione di assegnamento dei tasti.
7 Trackball
11 Sensore ottico (sotto la sfera)
Utilizzare il mouse trackball
Porta USB
Connettore USB
Avviare il PC.
Avviare il PC, poi aspettare che sia pronto per effettuare le operazioni.
Inserire il connettore USB del prodotto a una porta USB sul PC.
Assicurarsi di controllare adeguatamente l'orientamento del
connettore e il punto di inserimento.
Se si avverte una resistenza forte quando si inserisce il connettore USB,
controllare che la forma e l'orientamento del connettore siano corretti.
Utilizzando una forza eccessiva si potrebbe danneggiare il connettore
e provocare lesioni.
Non toccare direttamente l'area del terminale del connettore USB.
Il driver verrà installato automaticamente e potrete subito
utilizzare il mouse con trackball.
Scaricare "ELECOM Mouse Assistant" dal sito ELECOM per utilizzare le
funzioni di assegnamento dei tasti e di scorrimento rapido.
Ciò permette lo scorrimento orizzontale con lo scroller nei computer con
sistema operativo Windows ® .
Ciò permette anche l'utilizzo dei tasti "Avanti" e "Indietro" su computer
Macintosh.
www.elecom.co.jp/global/download-list/utility/mouse_assistant/
* "ELECOM Mouse Assistant" non supporta Windows RT.
®
L'assegnazione di funzione non è disponibile.
Pulire il Trackball Mouse
Spingere fuori la sfera utilizzando le dita o una penna.
Rimuovere con un cotton fioc la polvere dalla zone in cui le tre
sfere di supporto rosse entrano in contatto con il trackball.
Area di contatto
Attenzione a non danneggiare il sensore ottico quando si pulisce
l'area di contatto.
Specifiche
Sistemi operativi supportati Windows 10, Windows 8.1, Windows RT8.1, Windows 7,
® ® ® ®
Windows Vista ® , Macintosh OS X 10.10
(Potrebbe essere necessario l'aggiornamento di ogni nuova
versione del sistema operativo o l'installazione di un service pack.)
Risoluzione 750/1500 dpi (regolabile)
Interfaccia USB
Dimensioni (L x P x H) Circa 95 × 125 × 48 mm
Lunghezza del cavo 1,5 m
Temperatura/umidità di funzionamento 5°C a 40°C/90%RH o meno (senza condensa)
Temperatura/livello umidità per la conservazione -10°C a 60°C/90%RH o meno (senza condensa)
