1.2.2

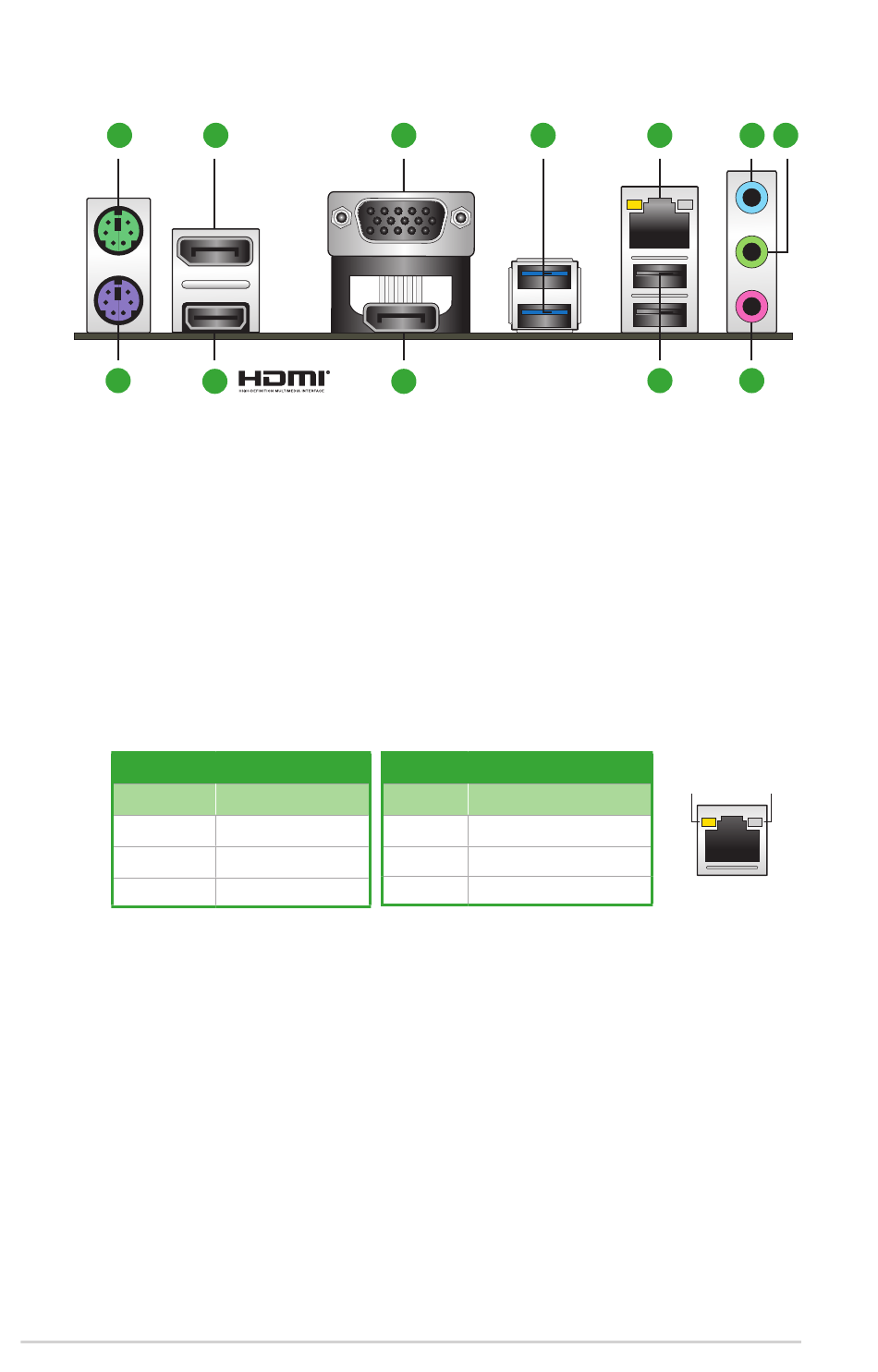

Rücktafelanschlüsse
1
8
1.
PS/2 Mausanschluss (grün). Dieser Anschluss ist für eine PS/2 Maus.
2.
DisplayPorts. Diese Anschlüsse sind für DisplayPort-kompatible Geräte.
3.
Video Graphics Adapter- (VGA) Port. Dieser 15-polige Anschluss ist für einen VGA-Monitor
oder andere VGA-kompatible Geräte.
4.
USB 3.2 (Gen1) (bis zu 5 Gb/s) Anschlüsse. Diese Universal Serial Bus (USB)-Anschlüsse sind
für USB 3.2 (Gen1)-Geräte.
5.
Ethernet-Anschluss. Dieser Anschluss erlaubt eine Gigabit-Verbindung zu einem Local Area
Network (LAN) mittels eines Netzwerk-Hubs. In der folgenden Tabelle finden Sie die LED-
Anzeigen für den Ethernet-Anschluss.
Ethernet-Anschluss LED-Anzeige
Aktivitäts-/Verbindungs-LED
Status
AUS
ORANGE
BLINKEND
6.
Line-In-Anschluss (hellblau). Dieser Anschluss verbindet mit Tonband-, CD- oder DVD-Playern
und anderen Audiogeräten.
7.
Line-Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit Kopfhörern oder
Lautsprechern. In den 4-, 5.1- und 7.1-Kanal-Konfigurationen wird die Funktion dieses
Anschlusses zum Frontlautsprecherausgang.
8.
PS/2 Tastaturanschluss (lila). Dieser Anschluss ist für eine PS/2 Tastatur.
9.
HDMI-Anschluss. Dieser Anschluss ist für einen High-Definition Multimedia Interface
(HDMI)-Stecker und ist HDCP-konform für die Wiedergabe von HD DVD, Blu-Ray und anderen
geschützten Inhalten.
10.
USB 2.0-Anschlüsse. Diese Universal Serial Bus (USB)-Anschlüsse sind für USB 2.0 Geräte.
1-6
2
9

Beschreibung

Nicht verbunden
Verbunden
Datenaktivität
3
4
2
Speed-LED
Status
Beschreibung
10 Mb/s Verbindung
AUS
ORANGE
100 Mb/s Verbindung
GRÜN
1 Gb/s Verbindung
5
6
10
11
ACT/LINK
LED
SPEED LED
Ethernet-Anschluss
Kapitel 1: Produkteinführung
