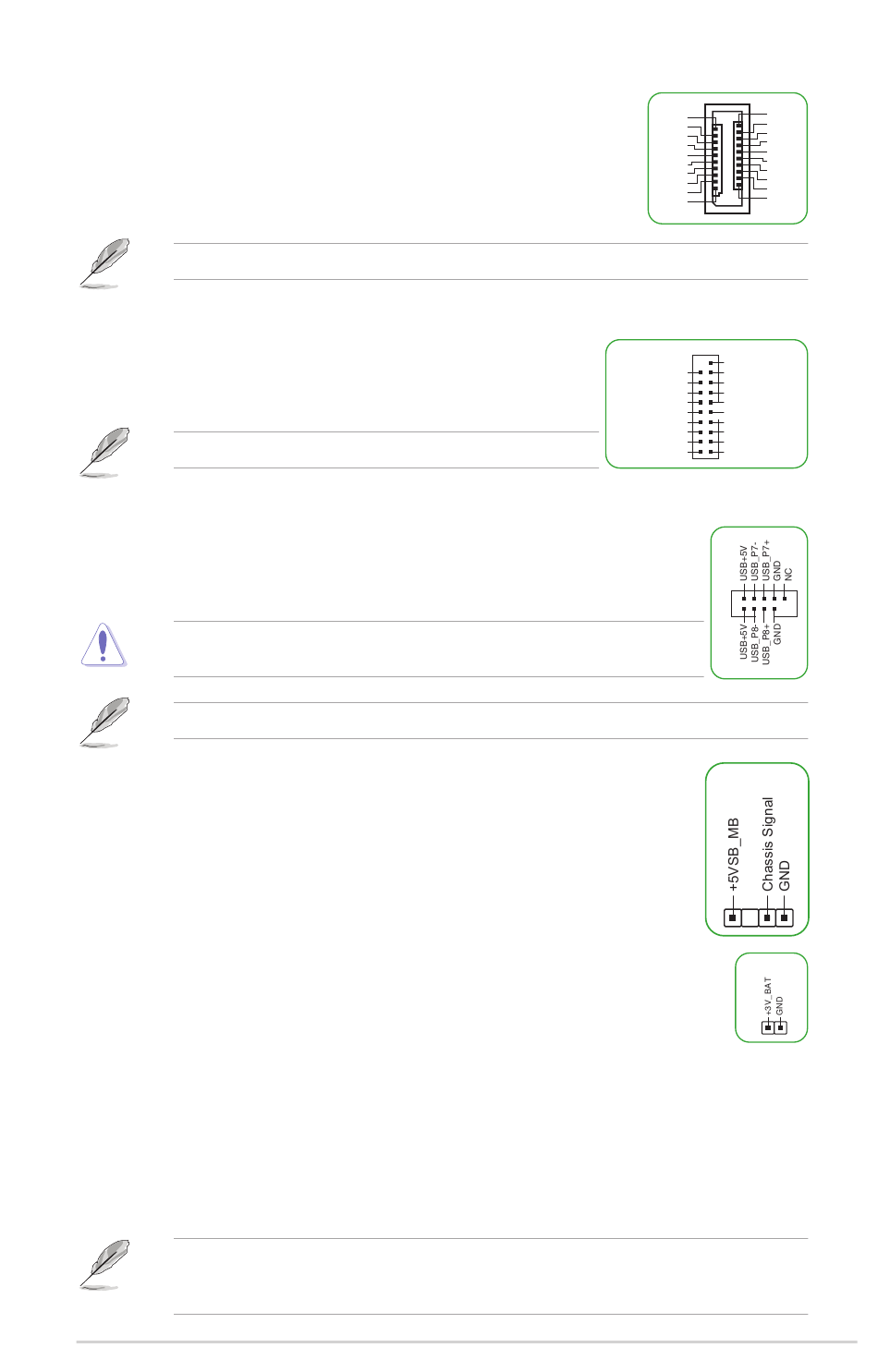

7. SATA 6 Gb/s Anschlüsse
Die SATA 6 Gb/s Anschlüsse ermöglichen Ihnen, SATA-Geräte, wie optische Laufwerke und Festplatten
über ein SATA-Kabel anzuschließen.
8. USB 3.2 (Gen1) Anschluss (unterstützt USB Typ-C)
Der USB 3.2 (Gen1) Anschluss (USB Typ-C) ermöglicht es Ihnen, ein USB 3.2 (Gen1)-
Modul für einen zusätzlichen USB 3.2 (Gen1) Typ-C Anschluss zu verbinden. Der
Anschluss bietet eine Datenübertragungsgeschwindigkeit bis zu 5 Gb/s.
Das USB 3.2 (Gen1)-Modul muss separat erworben werden.
9. USB 3.2 (Gen1)-Header
Der USB 3.2 (Gen1)-Header ermöglicht es Ihnen, ein USB 3.2 (Gen1)-Modul
für zusätzliche USB 3.2 (Gen1)-Anschlüsse zu verbinden. Der USB 3.2
(Gen1)-Header bietet Datenübertragungsgeschwindigkeiten bis zu 5 Gb/s.
Das USB 3.2 (Gen1)-Modul muss separat erworben werden.
10. USB 2.0-Header
Die USB 2.0-Header ermöglichen es Ihnen, ein USB-Modul für
zusätzliche USB 2.0-Anschlüsse zu verbinden. Die USB 2.0-Header bieten
Datenübertragungsgeschwindigkeiten bis zu 480 Mb/s.
Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das
Motherboard beschädigt!
Das USB 2.0 Modul muss separat erworben werden.
11. Gehäuseeingriffs-Header
Dieser Header ist für einen am Gehäuse befestigten Einbruchserkennungssensor
oder einen Schalter. Verbinden Sie ein Ende des Gehäuseeingriffssensorkabels oder
-schalterkabels mit diesem Header. Der Gehäuseeinbruchssensor oder Schalter sendet ein
hochenergetisches Signal an diese Stiftleiste, wenn eine Gehäusekomponente entfernt
oder ersetzt wird. Das Signal wird dann als Gehäuseeingriffsereignis abgegeben.
12. CMOS-Löschen-Header
Dieser Header ermöglicht Ihnen das Löschen der CMOS RTC RAM Daten der
Systemeinstellungsinformationen, wie Datum, Zeit und Systemkennwörter.
Um den RTC RAM zu löschen:
1.
Schalten Sie den Computer aus und trennen Sie ihn vom Stromnetz.
2.
Verwenden Sie einen Metallgegenstand, wie einen Schraubendreher,
um die beiden Pins kurzzuschließen.
3.
Verbinden Sie das Netzkabel und schalten den Computer ein.
4.
Halten Sie die <Entf> Taste während des Bootvorgangs gedrückt und rufen Sie das BIOS
auf, um die Daten neu einzugeben.
Wenn die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Batterie und schließen
Sie den Jumper noch einmal kurz, um die CMOS RTC RAM-Daten zu löschen. Nach dem Löschen des
CMOS, installieren Sie die Batterie.
Pro B660M-C D4
VBUS
SBU2
TX2+
SBU1
TX2-
CC1
GND
VBUS
RX2+
RX1-
RX2-
RX1+
GND
GND
D-
TX1-
D+
TX1+
CC2
VBUS
PIN 1
USB3+5V
USB3+5V
IntA_P3_SSRX-
IntA_P4_SSRX-
IntA_P3_SSRX+
IntA_P4_SSRX+
GND
GND
IntA_P3_SSTX-
IntA_P4_SSTX-
IntA_P3_SSTX+
IntA_P4_SSTX+
GND
GND
IntA_P3_D-
IntA_P4_D-
IntA_P3_D+
IntA_P4_D+
GND
PIN 1
CHASSIS
CLRTC
PIN 1
1-3
