3.6 Einstellmöglichkeiten.am.IO-Modul/.IO-Modul.smart.in.Kombination.mit.Fremdsystemen

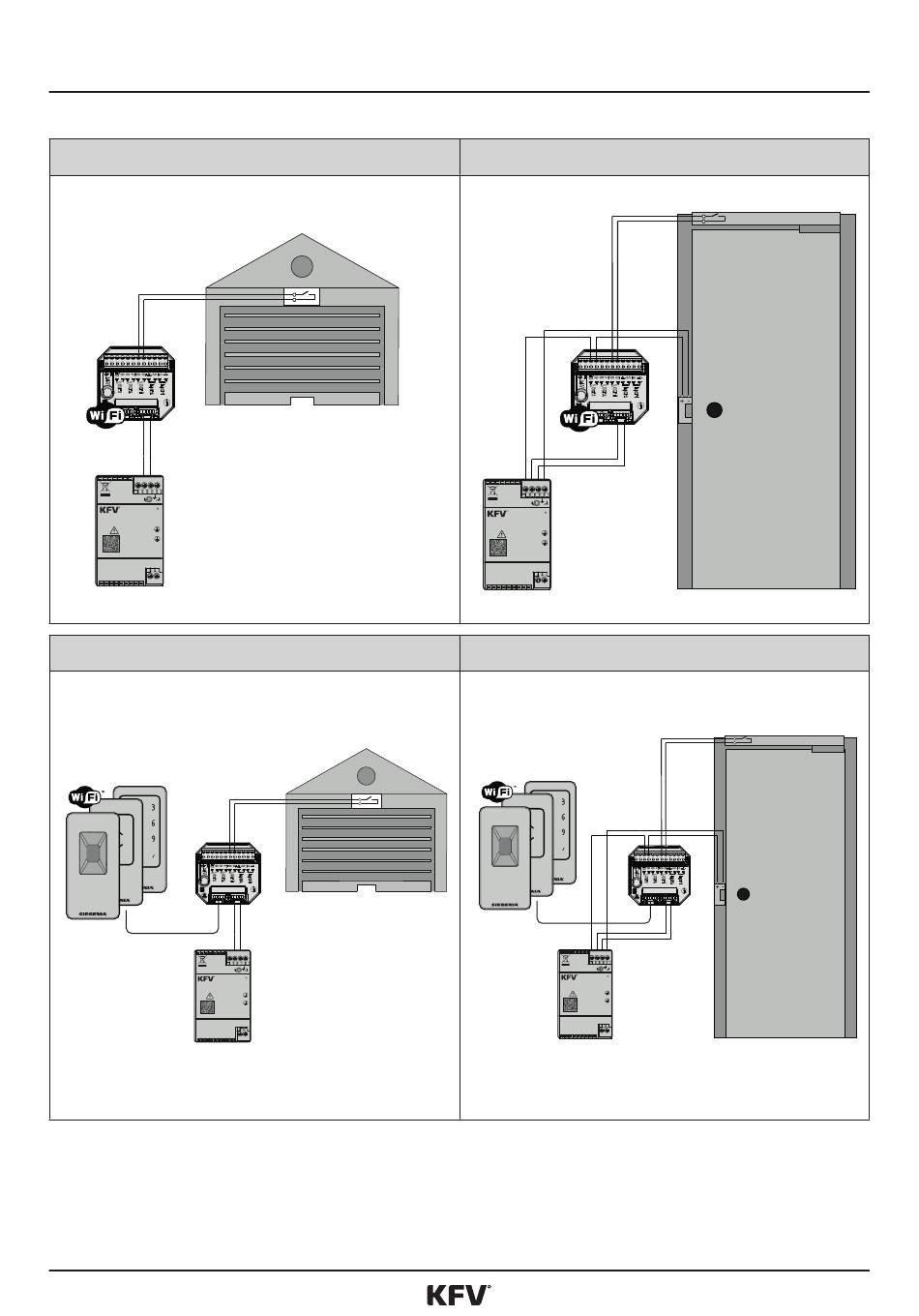

Anschlussschema IO-Modul smart mit Garagentorantrieb
+ V V V V +
- -
V.ADJ
Class 2 output
24-28VDC/2.5-2.14A
DC OK
Ein Unternehmen der SIEGENIA GRUPPE
Schutzleiter (PE) &
Abschirmung anschliessen
Connect Shield &
Earth-Connection (PE)
Art.No. 3509884 100-240VAC
L N
Anschlussschema IO-Modul mit ZKS und Garagentorantrieb
Class 2 output
Ein Unternehmen der SIEGENIA GRUPPE
Schutzleiter (PE) &
Abschirmung anschliessen
Connect Shield &
Earth-Connection (PE)
Art.No. 3509884
H47.ELEKS010DE-01
V V V V
+ + - -
V.ADJ
24-28VDC/2.5-2.14A
DC OK
100-240VAC
L N
SIEGENIA Zutrittskontrollsysteme
Anschlussschema IO-Modul smart mit Drehtürantrieb
V V V V
+ +
- -
V.ADJ
Class 2 output
24-28VDC/2.5-2.14A
DC OK
Ein Unternehmen der SIEGENIA GRUPPE
Schutzleiter (PE) &
Abschirmung anschliessen
Connect Shield &
Earth-Connection (PE)
Art.No. 3509884 100-240VAC
L N
Anschlussschema IO-Modul mit ZKS und Drehtürantrieb
V V V V
+ + - -
V.ADJ
Class 2 output
24-28VDC/2.5-2.14A
DC OK
Ein Unternehmen der SIEGENIA GRUPPE
Schutzleiter (PE) &
Abschirmung anschliessen
Connect Shield &
Earth-Connection (PE)
Art.No. 3509884 100-240VAC
L N
