Wandmontage
Wall installation
Wand-/Deckenmontage - Schiebetür auf z. B. Mauerwerk auflaufend, mit KWS Türgriff (z. B. KWS 8142.. Türgriff)
Wall/ceiling installation - sliding door closes up to e.g. a wall, with KWS door handle (e.g. KWS 8142.. door handle)
LW
*
GA1 (80
mm)
4
50
DB
Legende:
LH = lichte Höhe
LW = lichte Weite
BH = Bohrhöhe
TH = Türhöhe
TB
= Türbreite Schiebetür
MG = Türgriff
L
= Laufschienenlänge
GA1 = Griffabstand 1
GA2 = Griffabstand 2
DB = Durchgangsbreite
*bei Verwendung von z. B. KWS 8142.. Türgriff
*when using e.g. KWS 8142.. door handle
DS032123/07.2021
Bohrhöhe (BH)
Drilling height (BH)
BH = LH + X + 35
Türhöhe (TH)
Door heigth (TH)
TH = BH – 39 – 10
L
*
GA2 (60
mm)
TB
Legend:
LH = clear height
LW = clear width
BH = drill height
TH = door height
TB
= door width sliding door
MG = door handle
L
= track length
GA1 = handle distance 1
GA2 = handle distance 2
DB = walk through distance

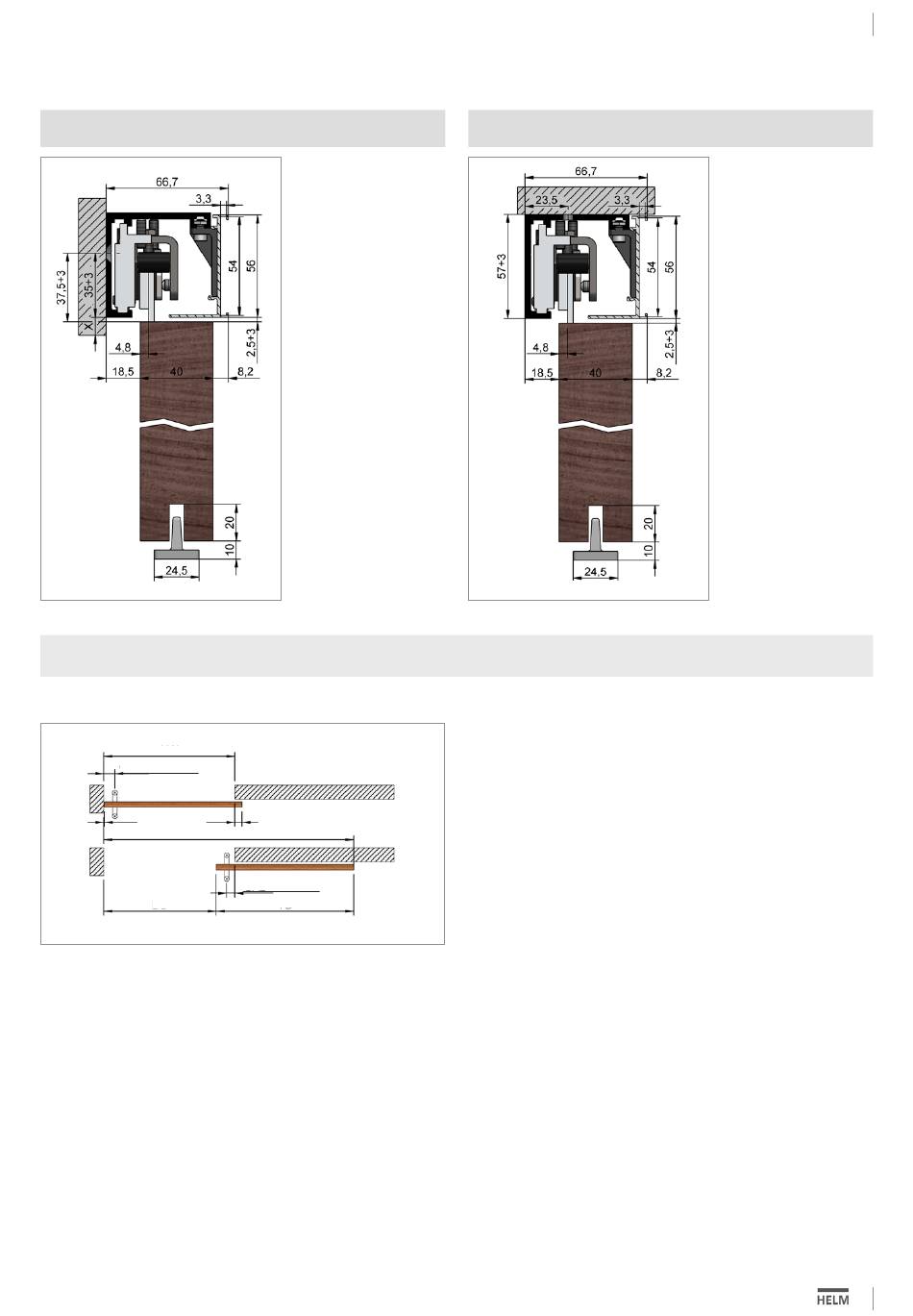

Einbauschnitte und Berechnungen /
Deckenmontage
Ceiling installation
Türbreite Schiebetür (TB)
Door width sliding door (TB)
TB = LW + 50,00 - 4,00
Laufschienenlänge (L)
Track length (L) MG
L = TB + LW - GA1 - GA2 + 4,00
Durchgangsbreite (DB)
Walk-through distance (DB)
DB = LW - GA1 - GA2 + 4,00
HELM GT-L 50
Drawings and calculations
Türhöhe (TH)
Door height (TH)
TH = LH – 61 – 10
9
