HELM GT-L 50

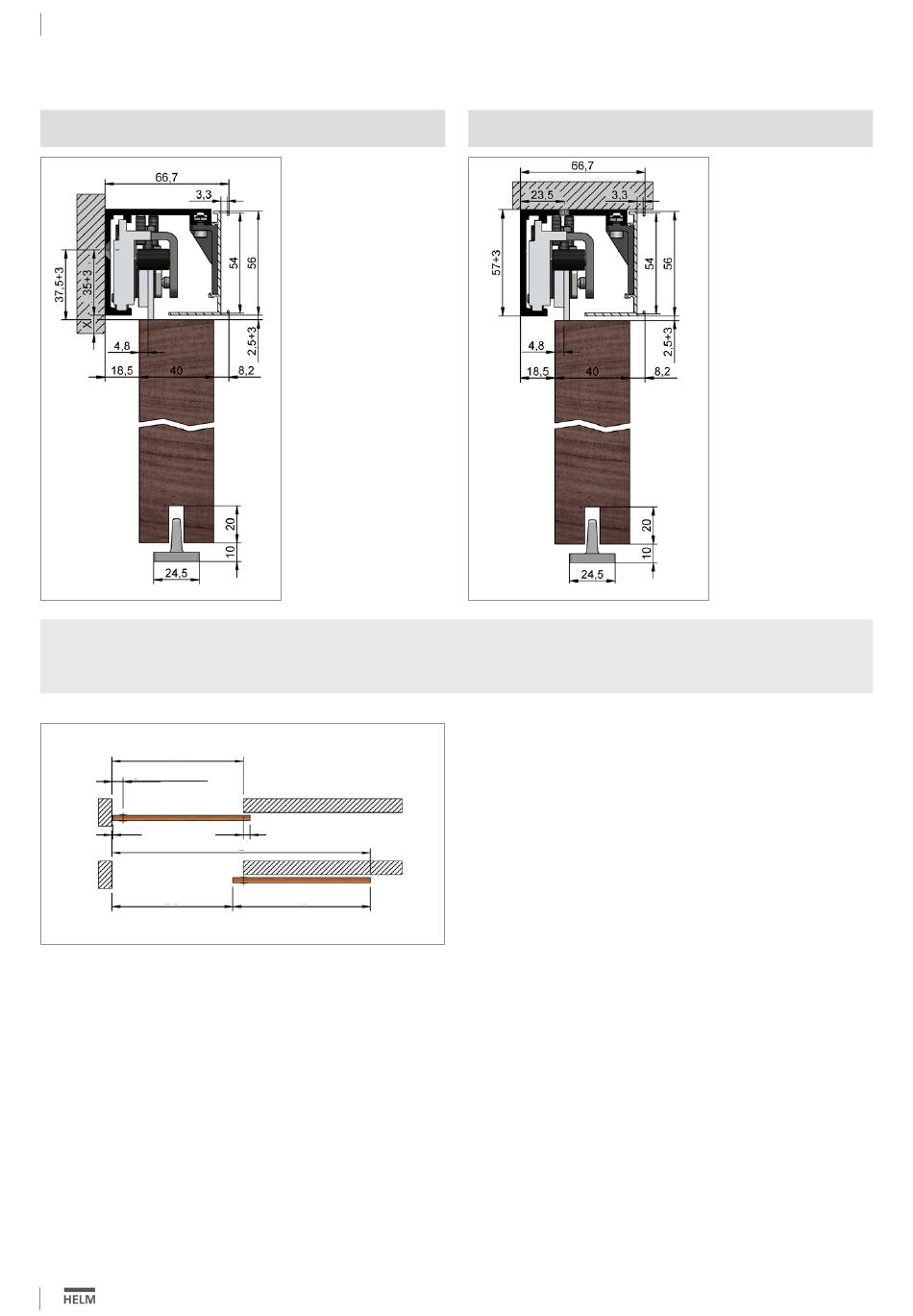

Einbauschnitte und Berechnungen /
Wandmontage
Wall installation
Wand-/Deckenmontage - Schiebetür auf z. B. Mauerwerk auflaufend, mit einseitig halb verdecktem KWS Muschegriff in
geöffneter Türstellung (z. B. KWS 5252.. Muschelgriff)
Wall/ceiling installation - sliding door closes up to e.g. a wall, with one sided half covered KWS flush pull in open door position
(e.g. KWS 5252.. flush pull)
LW
*
GA1 (80
mm)
4
DB
Legende:
LH = lichte Höhe
LW = lichte Weite
BH = Bohrhöhe
TH = Türhöhe
TB
= Türbreite Schiebetür
MG = Muschelgriff
L
= Laufschienenlänge
GA1 = Griffabstand 1
DB = Durchgangsbreite
*bei Verwendung von z. B. KWS 5252.. Muschelgriff
*when using e.g. KWS 5252.. flush pull
8
Drawings and calculations
Bohrhöhe (BH)
Drilling height (BH)
BH = LH + X + 35
Türhöhe (TH)
Door heigth
(TH):
TH = BH – 39 – 10
50
L
TB
Legend:
LH = clear height
LW = clear width
BH = drill height
TH = door height
TB
= door width sliding door
MG = flush pull
L
= track length
GA1 = handle distance 1
DB = walk through distance
Deckenmontage
Ceiling installation
Türbreite Schiebetür (TB)
Door width sliding door (TB)
TB = LW + 50,00 - 4,00
Laufschienenlänge (L) MG halb verdeckt
Track length (L) MG half covered
L = TB + LW - GA1 + 4,00
Durchgangsbreite (DB) MG halb verdeckt
Walk-through distance (DB) MG half covered
DB = LW - GA1 + 4,00
Türhöhe (TH)
Door height (TH)
TH = LH – 61 – 10
