HELM GT-L 50
Montageschritte
/ Installation steps
6

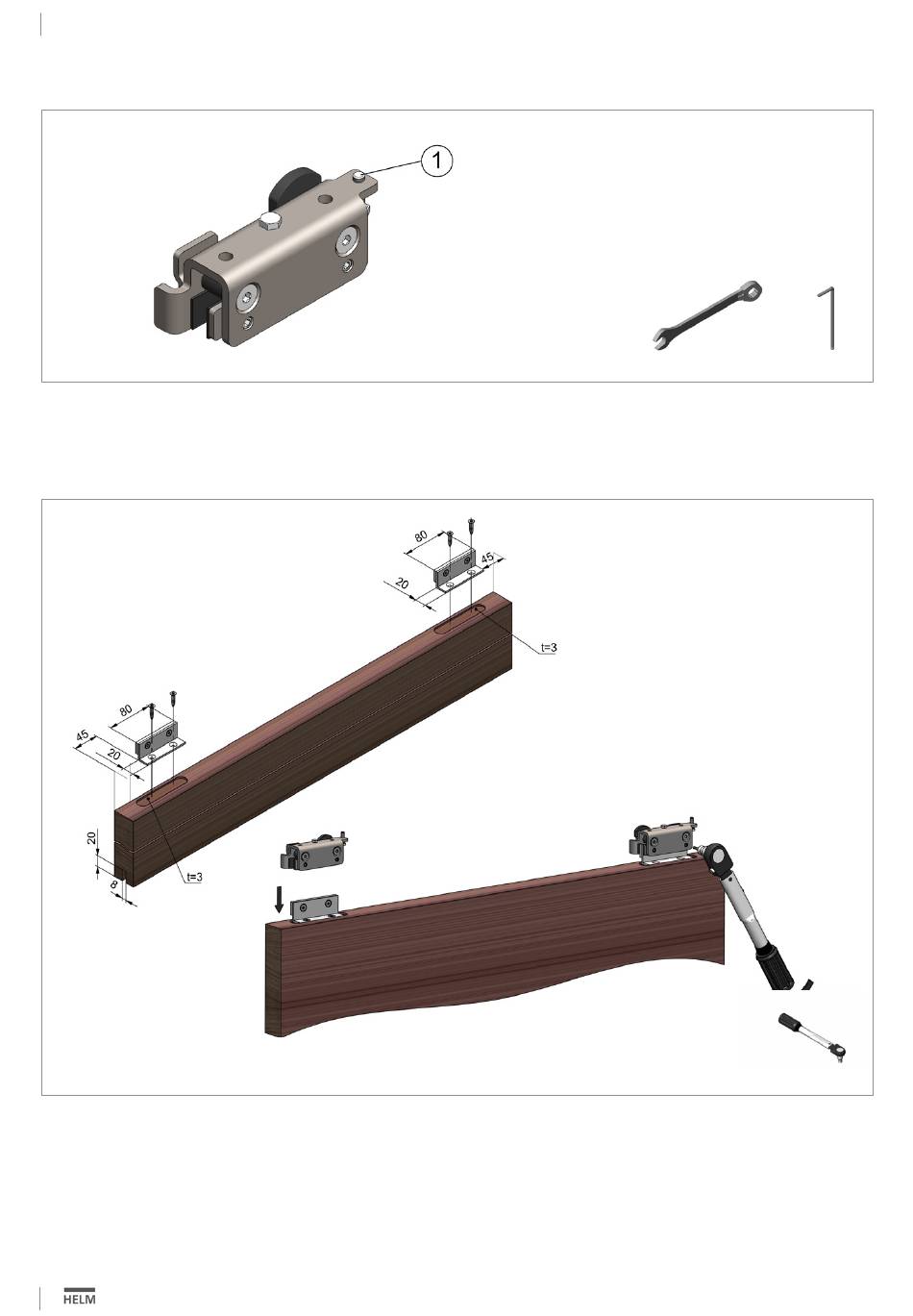

Die Sicherungsschraube (1) an den Rollapparaten so weit herunter drehen, bis sie mit dem Rollapparat bündig ist.
Lower safety screw (1) on the trolleys until it is flush with trolley.
7
Die Befestigungswinkel jeweils 45 mm von der Stirnseite des Flügels positionieren und festschrauben. Die Rollapparate ganz auf die Befestigungswinkel
aufschieben, die schwarzen Schutzgummis müssen kopfseitig an den Winkeln anliegen und bündig mit der Stirnseite vom Winkel positioniert sein.
Anschließend die Rollapparate auf die Winkel mit einem Anzugsmoment von 4 Nm klemmen, hierfür einen Drehmomentschlüssel mit Innensechskant,
Größe 3 verwenden. Hinweis: Achten Sie bei der Montage auf das geeignete Befestigungsmaterial.
Position each of the mounting brackets 45 mm from the front side of the door leaf. Push the trolley onto the mounting brackets until the protective rubber pushes
against the top of the bracket and position flush with the front side of the mounting brackets. Tighten trolleys with a torque of 4 Nm and use a torque
wrench with Hexagon socket, size 3. Note: Please pay attention for the right installation material.
14
SW 8 / AF 8
Größe 3 /
Size 3
Größe 3 / 4 Nm
Size 3 / 4 Nm
