Quooker CUBE Handbuch

Einführung

Lesen Sie diese Anleitung vor der Installation

Funktionsweise des Quooker CUBE

Diese Anleitung geht davon aus, dass ein Quooker-Behälter komplett mit Quooker-Hahn bereits installiert wurde. Informationen zur Installation des Quooker-Behälters und -Hahns finden Sie in der Installationsanleitung, die mit dem Quooker-Behälter geliefert wurde.

Mit dem Quooker CUBE erhalten Sie nicht nur heißes, kaltes und kochendes Wasser, sondern auch gekühltes Sprudel- und Filterwasser, alles aus Ihrem Quooker-Hahn. Der Quooker CUBE kann nur an Quooker-Behälter und -Hähne angeschlossen werden, deren Seriennummern ein „W“ enthalten (z. B. QW106214/VCW302448).

Der LED-Ring am Hahn leuchtet rot, wenn kochendes Wasser ausgegeben wird oder wenn der Behälter heizt. Der Ring leuchtet blau, wenn Filterwasser ausgegeben wird, und blinkt blau, wenn Sprudelwasser verwendet wird. Sie hören einen kurzen Signalton, wenn Sie gekühltes Wasser oder Sprudelwasser aktivieren. Ein blaues Licht am CUBE-Behälter pulsiert im Standby-Modus. Um die Wasserqualität zu gewährleisten, verfügt der Quooker CUBE über zwei eingebaute Filter, einen Hohlfaser- und einen Kohlefilter, die das Wasser vor der Ausgabe reinigen. Der Quooker CUBE ist mit einer Quooker CO₂-Flasche ausgestattet, die ca. 60 Liter Sprudelwasser liefert. Der CUBE-Behälter fasst zwei Liter gekühltes Sprudelwasser. Wenn Sprudelwasser ausgegeben wird, füllt sich der CUBE sofort mit kaltem Leitungswasser nach.
Bitte beachten Sie: Wenn ca. 14 Tage lang kein Sprudel- oder Filterwasser entnommen wird, empfehlen wir Ihnen, sowohl Sprudel- als auch Filterwasser jeweils zwei Minuten lang durchzuspülen. Dadurch wird der CUBE-Behälter mit frischem Wasser aufgefüllt und eine optimale Wasserqualität gewährleistet. Die Temperatur von Sprudel- und Filterwasser kann nicht eingestellt werden. Auch die CO₂-Menge im Sprudelwasser kann nicht eingestellt werden. Es dürfen nur CO₂-Flaschen von Quooker verwendet werden, da diese speziell für den Quooker CUBE entwickelt wurden. Dies dient dazu, die Qualität des ausgegebenen Sprudelwassers und die Sicherheit des Produkts zu gewährleisten. Der CUBE kann eine unbegrenzte Menge an Filterwasser ausgeben. Die Filterwasserzufuhr läuft durch das gekühlte Sprudelwasser, wodurch die Temperatur des Filterwassers beim Ausgeben um ca. 5 Grad gesenkt wird. Die Temperatur des gefilterten Kühlwassers hängt daher von der eingehenden Wassertemperatur und der Menge des gekühlten Sprudelwassers im CUBE-Behälter ab. Wenn er vollständig geleert wurde, dauert es etwa 40 Minuten, bis die 2 Liter Sprudelwasser wieder vollständig abgekühlt sind.

Installation, Wartung und Garantie

Diese Anleitung geht davon aus, dass ein Quooker-Behälter komplett mit Quooker-Hahn bereits installiert wurde. Bitte stellen Sie sicher, dass Sie die korrekte Installationsprozedur befolgen, basierend auf dem bereits vorhandenen Behältertyp. Sie können die Seriennummer des Behälters überprüfen, um dessen Typ zu bestimmen:

Typ PRO3 B - Seriennummern beginnend mit VBF, VBD, VBW, RVB
Typ PRO3 E & PRO7 E - Seriennummern beginnend mit VCE, VCF, VCD, VCW, RVE, RZE
Typ COMBI E - Seriennummern beginnend mit CCE, CCF, CCD, CCW, RCE

Zur Installation des Quooker CUBE sind ein Netzwasseranschluss und eine freie Steckdose erforderlich. Ist keine freie Steckdose verfügbar, kann ein Quooker Powerswitch verwendet werden. Den Powerswitch können Sie direkt bei Quooker erwerben.

Der CUBE wird mit einem Anschluss-Set geliefert, das das CO₂-Druckminderventil und eine CO₂-Flasche enthält. Es ist nicht gestattet, den CUBE an ein Umkehrosmose-System oder einen Wasserenthärter anzuschließen, der den pH-Wert des Wassers senkt. Reinigen Sie den Ventilator des CUBE einmal jährlich mit einer Bürste oder einem Staubsauger. Zusätzlich müssen die Filter im CUBE jährlich ausgetauscht werden. Nach 12 Monaten beginnt der CUBE zu piepen und das Licht am CUBE-Behälter blinkt, um anzuzeigen, dass die Filter ausgetauscht werden müssen.

Schließen Sie den CUBE nicht an, wenn er beschädigt ist. Dies kann zu gefährlichen Situationen führen oder die Umwelt schädigen. Bei der Entsorgung des Geräts müssen der Kompressor und das Kältemittel im Kompressorsystem fachgerecht und umweltfreundlich entsorgt werden. Verbrauchte Filter sollten im Restmüll entsorgt werden.

Die Garantiezeit für den CUBE und das Quooker-System beträgt zwei Jahre und deckt nur die Lieferung von Ersatzteilen ab. Sie deckt keine Arbeitskosten oder mechanische Ausfälle aufgrund von Kalkablagerungen ab. Es dürfen nur Original Quooker-Teile mit einem Quooker verwendet werden; die Verwendung von Teilen Dritter jeglicher Art führt zum Erlöschen der Garantie.

Benutzer

Der Quooker-Hahn darf von Kindern über acht Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder intellektuellen Fähigkeiten benutzt werden, wenn sie beaufsichtigt werden oder eine Einweisung in die sichere Benutzung des Geräts erhalten haben. Personen, die mit dem Quooker-System noch nicht vertraut sind, müssen in die sichere Benutzung eingewiesen und über die potenziellen Gefahren im Zusammenhang mit der Verwendung des Kochendwasserhahns informiert werden.

Bitte beachten Sie: Unsachgemäße Verwendung kann zu Verletzungen führen. Verhindern Sie, dass Kinder mit dem Hahn spielen, und lassen Sie Kinder das Produkt nicht ohne Aufsicht reinigen oder warten. Halten Sie Stecker und Kabel außerhalb der Reichweite von kleinen Kindern. Das Quooker-System ist für den häuslichen Gebrauch und die Nutzung geeignet. Sind Anschlüsse defekt, dürfen diese nur von einem qualifizierten Techniker ersetzt werden. 'Tipps zur Verwendung' und eine Installationsanleitung für den CUBE finden Sie auch unter www.quooker.co.uk

Technische Daten

* Dies sind Durchschnittswerte.

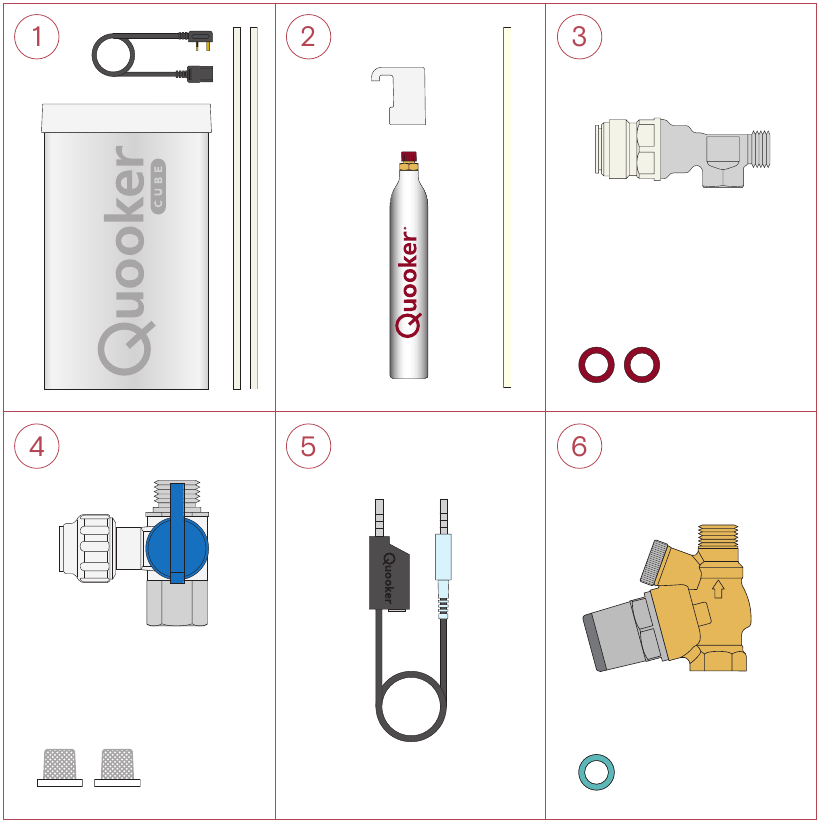

Lieferumfang

1. CUBE-Behälter, Netzkabel und zwei weiße Kunststoffschläuche
2. CO₂-Druckminderventil, klarer Kunststoffschlauch und eine CO₂-Flasche
3. T-Stück mit zwei Faserdichtungen
4. CUBE-Absperrventil mit zwei Schlauchsieben
5. Kommunikationskabel
6. Druckminderventil mit Faserdichtung

Installation des CUBE mit einem PRO3 B Behälter

Wir empfehlen, den CUBE in der folgenden Reihenfolge zu installieren:

A1. Wasseranschluss mit einem PRO3 B herstellen

2. Den CUBE an den Quooker-Behälter anschließen
3. Die CO₂-Flasche installieren
4. Den CUBE für den Gebrauch vorbereiten

Die Abbildung unten zeigt ein Beispiel für eine CUBE-Installation mit einem Quooker Flex Hahn und einem PRO3-Behälter und dient nur zur Veranschaulichung. Die CUBE-Installation ist für alle kompatiblen Quooker-Hähne gleich. Alle Installationsanleitungen sind online verfügbar unter www.quooker.co.uk.

Eine Übersicht des CUBE mit einem PRO7 Behälter finden Sie unten.

Installation des CUBE mit einem PRO3 E oder PRO7 E Behälter

Wir empfehlen, den CUBE in der folgenden Reihenfolge zu installieren:

A2. Wasseranschluss mit einem PRO3 E oder PRO7 E herstellen

2. Den CUBE an den Quooker-Behälter anschließen
3. Die CO₂-Flasche installieren
4. Den CUBE für den Gebrauch vorbereiten

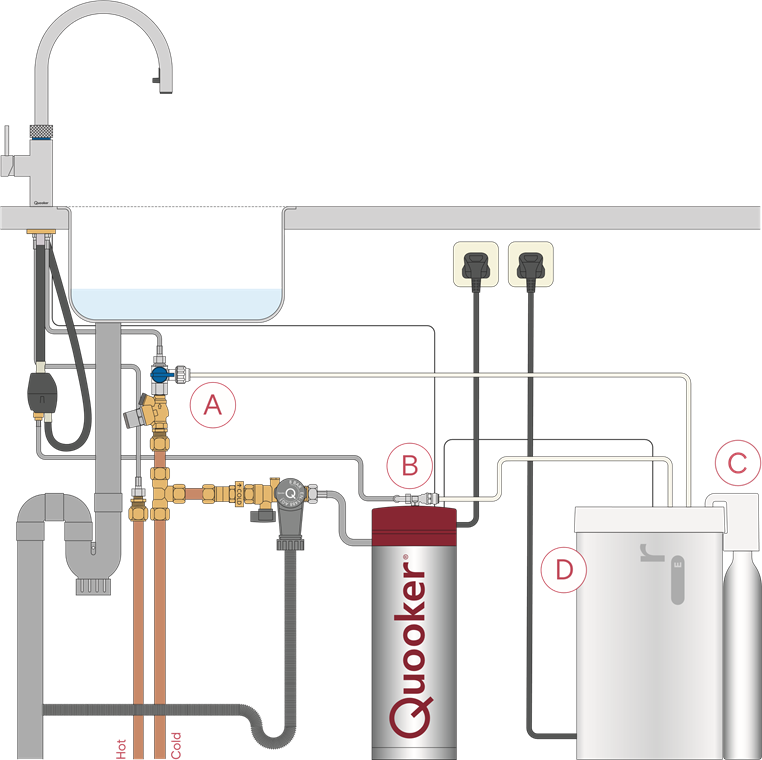

Die Abbildung unten zeigt ein Beispiel für eine CUBE-Installation mit einem Quooker Flex Hahn und einem PRO3- oder PRO7-Behälter und dient nur zur Veranschaulichung. Die CUBE-Installation ist für alle kompatiblen Quooker-Hähne gleich. Alle Installationsanleitungen sind online verfügbar unter www.quooker.co.uk.

Eine Übersicht des CUBE mit einem COMBI Behälter finden Sie unten.

Installation des CUBE mit einem COMBI E Behälter

Wir empfehlen, den CUBE in der folgenden Reihenfolge zu installieren:

A3. Wasseranschluss mit einem COMBI E herstellen

2. Den CUBE an den Quooker-Behälter anschließen
3. Die CO₂-Flasche installieren
4. Den CUBE für den Gebrauch vorbereiten

Die Abbildung unten zeigt ein Beispiel für eine CUBE-Installation mit einem Quooker Flex Hahn und einem COMBI-Behälter und dient nur zur Veranschaulichung. Die CUBE-Installation ist für alle kompatiblen Quooker-Hähne gleich. Alle Installationsanleitungen sind online verfügbar unter www.quooker.co.uk.

Installationsvoraussetzungen

Bitte lesen Sie die folgenden Hinweise, bevor Sie mit der Installation beginnen.

Platzierung des CUBE

Stellen Sie sicher, dass der CUBE-Behälter genügend Platz im Küchenschrank hat. Bitte beachten Sie, dass der CUBE für zukünftige Wartungs- und Servicearbeiten zugänglich bleiben muss. Wir empfehlen, für die Belüftung mindestens 10 cm Freiraum hinter dem CUBE-Behälter zu lassen. Der CUBE muss innerhalb von 90 cm zum Quooker-Behälter platziert werden.

Belüftung im Küchenschrank

Der Küchenschrank, in dem der CUBE installiert wird, muss ausreichend belüftet sein, um einen optimalen Betrieb zu gewährleisten. Wir empfehlen daher, eine Öffnung von 20 × 20 cm (400 cm²) in die Rückwand des Schranks oder eine gleichwertige Öffnung zu schneiden. Ist hinter der Rückwand nicht genügend Freiraum für die Belüftung vorhanden, empfehlen wir auch, eine Öffnung im Boden des Schranks unter dem CUBE für zusätzliche Belüftung anzubringen.

Zusätzliche Steckdose

Die CUBE-Installation erfordert eine geerdete Steckdose. Ist keine freie Steckdose verfügbar, haben Sie die Möglichkeit, einen Quooker Powerswitch zu erwerben. Der maximale Stromverbrauch des CUBE beträgt 100 W. Verwenden Sie ausschließlich das mitgelieferte Netzkabel. Ist das Netzkabel beschädigt, muss es durch ein identisches ersetzt werden. Wenden Sie sich bei Bedarf an Quooker, um ein Ersatzkabel zu erhalten.

A1: Wasserzufuhr mit einem PRO3 B anschließen

• Die Kunststoffschläuche werden mit Steckverbindungen angeschlossen. Es sind keine zusätzlichen Dichtmittel erforderlich. Achten Sie darauf, dass die Kunststoffschläuche während der Installation nicht geknickt oder gespannt werden.
• Der maximal zulässige Eingangswasserdruck beträgt 4 bar.
• Der Q-förmige Knopf auf dem Tank ist der Ein-/Ausschalter. Sobald das Wasser die Betriebstemperatur erreicht hat, leuchtet die Anzeige am Tank auf und ab.

1. CUBE Absperrventil anschließen

   Schalten Sie den Quooker-Tank aus und ziehen Sie den Stecker aus der Steckdose. Drehen Sie die Hauptwasserzufuhr ab. Trennen Sie die Kaltwasserzufuhr des Wasserhahns vom vorhandenen Eingangs-Reduzierventil und entfernen Sie das alte Schlauchsieb. Legen Sie die Faserdichtung in das neue Druckminderventil ein. Verbinden Sie das neue Ventil mit dem Eingangs-Reduzierventil und ziehen Sie es fest.
2. Den weißen Kunststoffschlauch anschließen

   Legen Sie das erste neue Schlauchsieb in das Druckminderventil, verbinden Sie dann das CUBE Absperrventil damit und ziehen Sie es fest. Legen Sie das zweite Schlauchsieb in das CUBE Absperrventil, verbinden Sie dann den Kaltwasserschlauch des Wasserhahns mit dem Absperrventil und ziehen Sie es fest. Stecken Sie einen der mitgelieferten weißen Kunststoffschläuche in das CUBE Absperrventil (A). Stellen Sie sicher, dass der Schlauch vollständig eingeführt ist. Ziehen Sie die Kupplung fest, sodass die rote Markierung nicht mehr sichtbar ist.
3. Schutzkappen entfernen

   Entfernen Sie beide Schutzkappen von den (IN) und (OUT) Steckverbindungen, indem Sie den grauen Ring nach unten drücken und die Kappen herausziehen.
4. CUBE anschließen

   Stecken Sie den weißen Kunststoffschlauch (A) in den Wassereingang des CUBE (IN). Stecken Sie den zweiten weißen Schlauch (B) in den Wasserausgang des CUBE (OUT). Stellen Sie sicher, dass die Schläuche vollständig in die Steckverbindungen eingeführt sind und ziehen Sie vorsichtig daran, um sicherzustellen, dass sie fest sitzen.

A2: Wasserzufuhr mit einem PRO3 E oder PRO7 E anschließen

• Die Kunststoffschläuche werden mit Steckverbindungen angeschlossen. Es sind keine zusätzlichen Dichtmittel erforderlich. Achten Sie darauf, dass die Kunststoffschläuche während der Installation nicht geknickt oder gespannt werden.
• Der maximal zulässige Eingangswasserdruck beträgt 4 bar.
• Der Q-förmige Knopf auf dem Tank ist der Ein-/Ausschalter. Sobald das Wasser die Betriebstemperatur erreicht hat, leuchtet die Anzeige am Tank auf und ab.

1. CUBE Absperrventil anschließen

   Schalten Sie den Quooker-Tank aus und ziehen Sie den Stecker aus der Steckdose. Drehen Sie die Hauptwasserzufuhr ab. Trennen Sie die Kaltwasserzufuhr des Wasserhahns und entfernen Sie das alte Schlauchsieb. Legen Sie die Faserdichtung in das Druckminderventil ein. Verbinden Sie das Ventil mit der Kaltwasserzufuhr und ziehen Sie es fest. Legen Sie das erste neue Schlauchsieb in das Druckminderventil, verbinden Sie dann das CUBE Absperrventil damit und ziehen Sie es fest. Legen Sie das zweite Schlauchsieb in das CUBE Absperrventil, verbinden Sie dann den Kaltwasserschlauch des Wasserhahns und ziehen Sie es fest.
2. Den weißen Kunststoffschlauch anschließen

   Stecken Sie einen der mitgelieferten weißen Kunststoffschläuche in das CUBE Absperrventil (A). Stellen Sie sicher, dass der Schlauch vollständig eingeführt ist. Ziehen Sie die Kupplung fest, sodass die rote Markierung nicht mehr sichtbar ist.
3. Schutzkappen entfernen

   Entfernen Sie beide Schutzkappen von den (IN) und (OUT) Steckverbindungen, indem Sie den grauen Ring nach unten drücken und die Kappen herausziehen.
4. CUBE anschließen

   Stecken Sie den weißen Kunststoffschlauch (A) in den Wassereingang des CUBE (IN). Stecken Sie den zweiten weißen Schlauch (B) in den Wasserausgang des CUBE (OUT). Stellen Sie sicher, dass die Schläuche vollständig in die Steckverbindungen eingeführt sind und ziehen Sie vorsichtig daran, um sicherzustellen, dass sie fest sitzen.

A3: Wasserzufuhr mit einem COMBI E anschließen

• Die Kunststoffschläuche werden mit Steckverbindungen angeschlossen. Es sind keine zusätzlichen Dichtmittel erforderlich. Achten Sie darauf, dass die Kunststoffschläuche während der Installation nicht geknickt oder gespannt werden.
• Der maximal zulässige Eingangswasserdruck beträgt 4 bar.
• Wenn der Durchfluss von kaltem, gefiltertem oder sprudelndem Wasser zu gering ist, kann das Druckminderventil des COMBI-Systems direkt vor das Kombinations-Eingangsventil des COMBI-Systems verschoben werden.
• Der Q-förmige Knopf auf dem Tank ist der Ein-/Ausschalter. Sobald das Wasser die Betriebstemperatur erreicht hat, leuchtet die Anzeige am Tank auf und ab.

1. CUBE Absperrventil anschließen

   Schalten Sie den Quooker-Tank aus und ziehen Sie den Stecker aus der Steckdose. Drehen Sie die Hauptwasserzufuhr ab. Trennen Sie die Kaltwasserzufuhr des Wasserhahns und entfernen Sie das alte Schlauchsieb. Legen Sie die Faserdichtung in das Druckminderventil ein. Verbinden Sie das Ventil mit der Kaltwasserzufuhr und ziehen Sie es fest. Legen Sie das erste neue Schlauchsieb in das Druckminderventil, verbinden Sie dann das CUBE Absperrventil damit und ziehen Sie es fest. Legen Sie das zweite Schlauchsieb in das CUBE Absperrventil, verbinden Sie dann den Kaltwasserschlauch des Wasserhahns und ziehen Sie es fest.
2. Den weißen Kunststoffschlauch anschließen

   Stecken Sie einen der mitgelieferten weißen Kunststoffschläuche in das CUBE Absperrventil (A). Stellen Sie sicher, dass der Schlauch vollständig eingeführt ist. Ziehen Sie die Kupplung fest, sodass die rote Markierung nicht mehr sichtbar ist.
3. Schutzkappen entfernen

   Entfernen Sie beide Schutzkappen von den (IN) und (OUT) Steckverbindungen, indem Sie den grauen Ring nach unten drücken und die Kappen herausziehen.
4. CUBE anschließen

   Stecken Sie den weißen Kunststoffschlauch (A) in den Wassereingang des CUBE (IN). Stecken Sie den zweiten weißen Schlauch (B) in den Wasserausgang des CUBE (OUT). Stellen Sie sicher, dass die Schläuche vollständig in die Steckverbindungen eingeführt sind und ziehen Sie vorsichtig daran, um sicherzustellen, dass sie fest sitzen.

B: Den CUBE an den Quooker-Tank anschließen

• Bitte beachten Sie: Stellen Sie sicher, dass der Schlauch zwischen Quooker-Tank und Wasserhahn abgekühlt ist, bevor Sie ihn entfernen.
• An der Rückseite der Quooker-Tankabdeckung befinden sich zwei Klinkenbuchsen, die zum Anschluss des Quooker-Wasserhahns und des CUBE verwendet werden. Eine der Buchsen ist mit einer Kunststoffkappe abgedeckt, die zuerst entfernt werden muss.
• Der CUBE und der Wasserhahn werden oben auf dem Tank über einen Mini-Klinkenstecker angeschlossen.

1. Den Kochendwasser-Schlauch entfernen

   Entfernen Sie den Kochendwasser-Schlauch oben am Tank mit einem 10 mm oder 12 mm und einem 14 mm Schraubenschlüssel.
2. T-Stück installieren

   Legen Sie eine neue kleine Faserdichtung auf den Tankanschluss und verbinden Sie dann das T-Stück mit denselben Schraubenschlüsseln. Entfernen Sie die alte Faserdichtung vom Kochendwasser-Schlauch und ersetzen Sie sie durch eine neue. Verbinden Sie sie mit dem T-Stück und ziehen Sie sie fest. Stecken Sie den weißen Kunststoffschlauch (B) in die Steckverbindung des T-Stücks. Überprüfen Sie, ob der Kunststoffschlauch korrekt installiert ist, indem Sie vorsichtig daran ziehen, um sicherzustellen, dass er fest sitzt.
3. Anschluss an den Quooker-Tank

   Entfernen Sie die Gummiabdeckung, die den sekundären Anschluss an der Rückseite der Quooker-Tankabdeckung bedeckt. Stecken Sie den schwarzen Klinkenstecker fest in den Anschluss, bis kein Kupfer mehr sichtbar ist.
4. Anschluss an den CUBE

   Stecken Sie den blauen Klinkenstecker (am anderen Ende des Kabels) in den blauen Anschluss an der Rückseite der CUBE-Abdeckung.

C: CO₂-Zylinder anschließen

• Bitte beachten Sie: Der CO₂-Zylinder steht unter Druck.
• Bitte beachten Sie: Der CO₂-Zylinder muss an der Seite des CUBE-Tanks aufgehängt werden.
  Der CO₂-Zylinder darf niemals horizontal liegen.

1. CO₂-Druckminderventil anschließen

   Stecken Sie den mitgelieferten transparenten CO₂-Schlauch in die Steckverbindung am CO₂-Druckminderventil.
2. CUBE-Einheit anschließen

   Entfernen Sie die Schutzkappe von der CO₂-Steckverbindung an der Rückseite des CUBE und stecken Sie den CO₂-Schlauch in die Kupplung.
3. Anschluss an den CO₂-Zylinder

   Halten Sie das CO₂-Druckminderventil senkrecht. Entfernen Sie die Schutzkappe vom CO₂-Zylinder und schrauben Sie ihn in das CO₂-Druckminderventil, bis er nicht weiter angezogen werden kann. Es ist wichtig, dass er gründlich angezogen wird, damit eine dichte Verbindung entsteht. Es kann Gas entweichen und ein Zischen zu hören sein. Ziehen Sie weiter fest, bis es nicht mehr geht. Es sollte kein weiteres Gas mehr entweichen.
4. Positionierung des CO₂-Zylinders

   Sobald der CO₂-Zylinder fest in das CO₂-Druckminderventil geschraubt ist, befestigen Sie ihn an der Oberkante des CUBE. Der Zylinder kann vorne oder an einer der beiden Seiten des CUBE aufgehängt werden.

D: CUBE für den Gebrauch vorbereiten

• Je nach Temperatur der kalten Hauptwasserzufuhr dauert es etwa 40 Minuten, bis das Wasser im Tank des CUBE vollständig abgekühlt ist. Bei der ersten Installation des CUBE dauert es etwa 60 Minuten.

1. Wasser einschalten

   Schalten Sie die Hauptwasserzufuhr ein. Öffnen Sie das CUBE Absperrventil, indem Sie den blauen Griff in eine Linie mit dem weißen Schlauch drehen. Prüfen Sie auf Undichtigkeiten.
2. Stromversorgung anschließen

   Stellen Sie sicher, dass der Schalter "COLD" (KALT) an der Rückseite des CUBE auf "0" steht. Verbinden Sie das mitgelieferte Netzkabel mit dem CUBE. Schließen Sie sowohl den CUBE als auch den Quooker-Tank an die Netzsteckdosen an und schalten Sie die Steckdosen ein. Schalten Sie den Quooker-Tank ein, indem Sie den "Q"-Knopf oben auf dem Tank drücken.
3. CUBE einschalten

   Stellen Sie den Schalter "COLD" (KALT) an der Rückseite des CUBE auf "1". Der CUBE beginnt nun, das Wasser zu kühlen, und die Pumpe wird aktiviert.
4. CUBE spülen – gefiltertes Wasser

   Spülen Sie das gefilterte Wasser des CUBE zweimal für jeweils eine Minute durch (der Wasserhahn schaltet sich nach einer Minute automatisch ab). Um gefiltertes Wasser zu entnehmen, halten Sie den strukturierten Ring gedrückt, bis er durchgehend blau leuchtet (nicht blinkt), und drehen Sie ihn dann gegen den Uhrzeigersinn. Sie hören einen kurzen Piepton. Zuerst fließt schwarzes Wasser heraus. Dies stammt vom eingebauten Kohlefilter und ist völlig harmlos.
5. Sprudelwasser entlüften

   Entnehmen Sie Sprudelwasser, indem Sie den strukturierten Ring nach unten drücken und ihn in einer Bewegung gegen den Uhrzeigersinn drehen. Sie hören einen kurzen Piepton. Der LED-Ring beginnt blau zu blinken und CO₂ wird freigesetzt. Zuerst werden nur Luft und CO₂ aus dem Wasserhahn austreten. Halten Sie den Wasserhahn ca. 10 Sekunden lang geöffnet. Die Pumpe wird aktiviert und der CUBE füllt sich mit Sprudelwasser. Dies kann bis zu 3 Minuten dauern. Die Pumpe kann während dieses Vorgangs sehr hörbar sein.
6. CUBE spülen – Sprudelwasser

   Entnehmen Sie Sprudelwasser zweimal für jeweils etwa eine Minute (der Wasserhahn stoppt automatisch nach 1 Minute), um das System vor dem ersten Gebrauch durchzuspülen.

E: CUBE entfernen

• Der CUBE muss vor Wartungsarbeiten immer entleert werden.

1. CUBE ausschalten

   Stellen Sie sicher, dass der 'COLD' (Kalt)-Schalter an der Rückseite des CUBE auf '0' steht. Ziehen Sie das Stromkabel nicht ab.
2. CUBE entleeren

   Lassen Sie das gesamte Sprudelwasser aus dem Wasserhahn ab und drehen Sie ihn zu, wenn nur noch CO₂-Gas austritt. Möglicherweise müssen Sie das Sprudelwasser zweimal ablassen, bevor der CUBE vollständig entleert ist.
3. Wasser abstellen

   Stellen Sie die Wasserzufuhr zum CUBE mithilfe des blauen Absperrventils ab. Prüfen Sie, ob das System drucklos ist, indem Sie gefiltertes Wasser aus dem Wasserhahn ablassen (push-wait-turn). Es sollte kein Wasser austreten. Schrauben Sie die CO₂-Flasche vom CO₂-Druckminderer ab. Eine kleine Menge CO₂-Gas kann entweichen.
4. CUBE entfernen

   Entfernen Sie den blauen Verbinder vom blauen Anschluss an der Rückseite des CUBE und ziehen Sie den Stecker aus der Steckdose. Entfernen Sie die Kunststoffschläuche, indem Sie auf den grauen Ring der Steckverbindungen drücken, während Sie die Schläuche herausziehen. Der CUBE-Tank muss immer in einer geeigneten Verpackung transportiert werden.
5. T-Stück entfernen

   Schalten Sie den Quooker-Tank aus und ziehen Sie den Stecker aus der Steckdose. Entfernen Sie das T-Stück von der Oberseite des Quooker-Tanks.
6. Wieder anschließen

   Installieren Sie den Siedewasserschlauch des Wasserhahns auf der Oberseite des Tanks unter Verwendung einer neuen Faser-Dichtung. Stecken Sie den Stecker in die Steckdose und schalten Sie den Quooker-Tank wieder ein, indem Sie die 'Q' (Q)-Taste oben auf dem Tank drücken.
