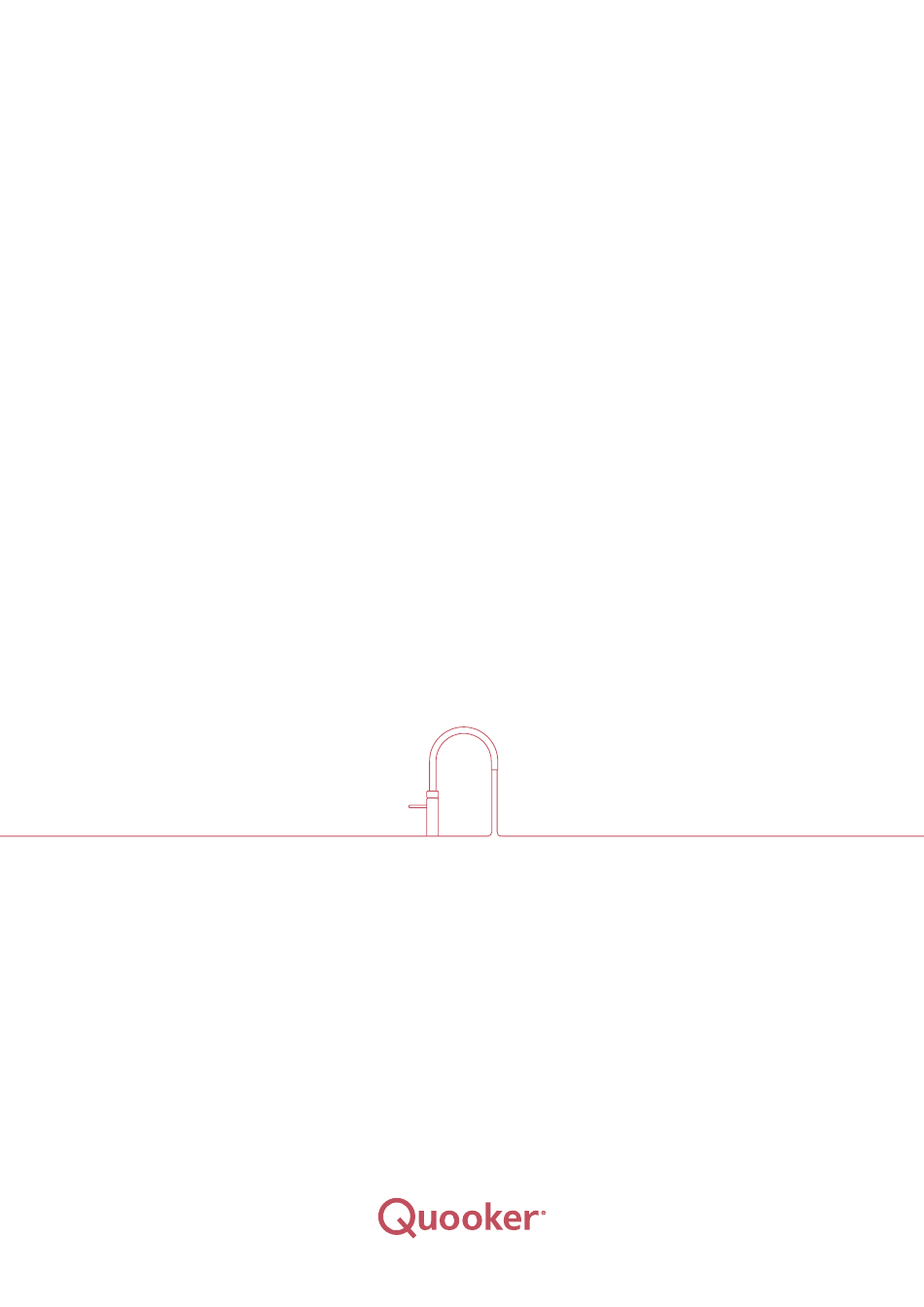

- Seite 1 Installationsanleitung CUBE Bitte lesen Sie vor der Installation zunächst diese Anleitung...
- Seite 2 Sie neben kaltem, warmen und kochendem Wasser nun auch gekühltes sprudelndes und stilles Wasser aus dem Quooker-Hahn. Den CUBE schließen Sie an das Reservoir und den Quooker-Hahn an. Der Leuchtring, der bei kochendem Wasser rot wird, wird bei der Entnahme von gekühltem sprudelnden und stillen Wasser blau.
- Seite 3 Verletzungen führen. Lassen Sie Kinder nicht mit dem Wasserhahn spielen und lassen Sie sie nicht ohne Aufsicht das Produkt reinigen oder warten. Halten Sie den Stecker außer Reichweite von kleinen Kindern. Das Quooker-System ist für den Gebrauch in privaten Haushalten sowie in vergleichbaren Umgebungen geeignet, wie zum Beispiel in Personalküchen von Ladenlokalen, Büros, Bauernhöfen und anderen Betriebsgebäuden sowie...
-
Seite 4: Konformitätserklärung
Konformitätserklärung Quooker Nederland b.v., Staalstraat 13, 2984 AJ Ridderkerk (Niederlande) erklärt hiermit eigenverantwortlich, dass das Produkt Quooker CUBE hergestellt ist gemäß den Bestimmungen der Richtlinien: - 2011/65/EU Restriction of Hazardous Substances (RoHS) - 2014/30/EU Electro Magnetic Compatibility (EMC) - 2014/35/EU Low Voltage Directive (LVD) und gemäß... -
Seite 5: Technische Spezifikationen
Technische Spezifikationen Reservoir CUBE Spannung 230 V Leistung 100 W Kapazität stilles Wasser: 1,4 Liter/min Kapazität sprudelndes Wasser: 2 Liter/min Abkühlzeit*: 40 min Stand-by Verbrauch*: 12 W 43 cm (40,5 cm exkl. CO ₂ -Zylinder) Reservoirhöhe: 30 cm (23,5 cm exkl. CO ₂ -Zylinder) -
Seite 6: Inhalt Der Verpackung

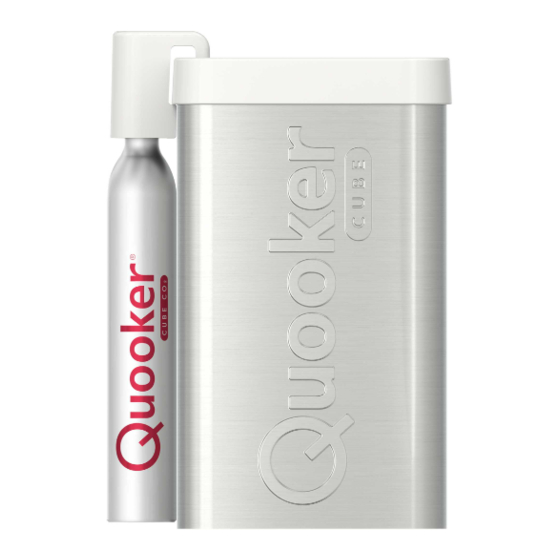

Inhalt der Verpackung 1. CUBE CO ₂ , Netzkabel und zwei weiße Wasserschläuche 2. CO ₂ -Reduzierventil, transparenter CO ₂ -Schlauch und ein CO ₂ -Zylinder 3. T-Stück mit zwei Fiberringen 4. CUBE-Stopphahn mit zwei Sieben 5. Übertragungskabel... -
Seite 7: Übersicht Installation Mit Pro3
Übersicht Installation mit PRO3 Es wird empfohlen, sich an die nachstehende Reihenfolge bei der Installation zu halten: A1. Wasser anschließen mit PRO3 B. CUBE am Quooker-Reservoir anschließen C. CO ₂ -Zylinder anschließen D. CUBE in Betrieb nehmen... -
Seite 8: Übersicht Installation Mit Combi
Übersicht Installation mit COMBI Es wird empfohlen, sich an die nachstehende Reihenfolge bei der Installation zu halten: A2. Wasser anschließen mit COMBI B. CUBE am Quooker-Reservoir anschließen C. CO ₂ -Zylinder anschließen D. CUBE in Betrieb nehmen... - Seite 9 Übersicht Installation mit COMBI+ Es wird empfohlen, sich an die nachstehende Reihenfolge bei der Installation zu halten: A3. Wasser anschließen mit COMBI+ B. CUBE am Quooker-Reservoir anschließen C. CO ₂ -Zylinder anschließen D. CUBE in Betrieb nehmen Flex...
-
Seite 10: Installationsanforderungen
Zur optimalen Funktionsweise des CUBE muss der Küchenschrank, in dem der CUBE installiert wird, ausreichend belüftet werden. Quooker empfiehlt daher, ungefähr 10 Zentimeter Platz hinter dem CUBE zu belassen. Quooker rät auch zu einer Öffnung von ungefähr 20 x 20 Zentimetern in der Rückwand oder in der Bodenplatte. - Seite 11 Ring des Verbindungsstücks nach unten drücken. 4. CUBE anschließen Stecken Sie das andere Ende des weißen Schlauchs (A) fest in den Wassereingang des CUBE (IN). Stecken Sie den anderen mitgelieferten weißen Schlauch (B) fest in den Wasserausgang des CUBE (OUT).
- Seite 12 Ring des Verbindungsstücks nach unten drücken. 4. CUBE anschließen Stecken Sie das andere Ende des weißen Schlauchs (A) fest in den Wassereingang des CUBE (IN). Stecken Sie den anderen mitgelieferten weißen Schlauch (B) fest in den Wasserausgang des CUBE (OUT).
- Seite 13 Ring des Verbindungsstücks nach unten drücken. 4. CUBE anschließen Stecken Sie das andere Ende des weißen Schlauchs (A) fest in den Wassereingang des CUBE (IN). Stecken Sie den anderen mitgelieferten weißen Schlauch (B) fest in den Wasserausgang des CUBE (OUT).
-
Seite 14: Cube An Das Reservoir Anschließen
CUBE an das Reservoir anschließen • Die Abdeckung des Quooker-Reservoirs hat zwei gleiche Klinkenstecker-Eingänge, an die der Quooker-Hahn und der CUBE anzuschließen sind. Entfernen Sie die auf einem der Eingänge befindliche Kunststoffkappe. 1. Kochendwasserschlauch demontieren Lösen Sie mithilfe der Schlüssel 10 und 14 den Kochendwasserschlauch von dem Reservoir. - Seite 15 4. CO ₂ -Zylinder platzieren Hängen Sie den CO ₂ -Zylinder mithilfe des CO ₂ -Reduzierventils an den oberen Rand des CUBE, entweder an der Vorderseite oder an eine der beiden Seiten. Achtung: Der CO ₂ -Zylinder darf nicht liegend...
-
Seite 16: Den Cube In Betrieb Nehmen
Den CUBE in Betrieb nehmen • Das vollständige Kühlen des Wassers im CUBE dauert ungefähr 40 Minuten, je nach Temperatur des Leitungswassers. Beim ersten Gebrauch dauert dies ungefähr 60 Minuten. 1. Wasser einschalten Drehen Sie das Eckventil auf. Öffnen Sie den Absperrhahn des CUBE, indem Sie den blauen Griff in Flussrichtung stellen. - Seite 17 Zuerst wird nur Luft und CO ₂ aus dem Hahn kommen. Lassen Sie den Hahn ungefähr zehn Sekunden lang geöffnet. Die Pumpe schaltet sich ein und der CUBE füllt sich mit sprudelndem Wasser. Dies kann ungefähr drei Minuten dauern. Es kann sein, dass die Pumpe geräuschintensiv arbeitet.
- Seite 18 CUBE lösen • Im Falle einer Reparatur ist das Wasser aus dem CUBE zu entnehmen. • Das ‘Q’ oben auf der Abdeckung ist der An/Aus-Schalter. 1. Ausschalten Setzen Sie den COLD-Schalter an der Rückseite auf 0. Entfernen Sie nicht das Netzkabel.
- Seite 19 Schalten Sie das Quooker-Reservoir aus und entfernen Sie das T-Stück auf dem Quooker-Reservoir. 6. Anschließen Montieren Sie den Kochendwasser- schlauch mit einer Fiberring-Dichtung an das Quooker- Reservoir und schalten Sie dieses durch Betätigung der ‘Q’-Taste an der Oberseite des Reservoirs ein.
