Einstellung auf die Heftgutstärke
Die Multinak hat einen Fühler zur Messung
der Heftgutstärke.

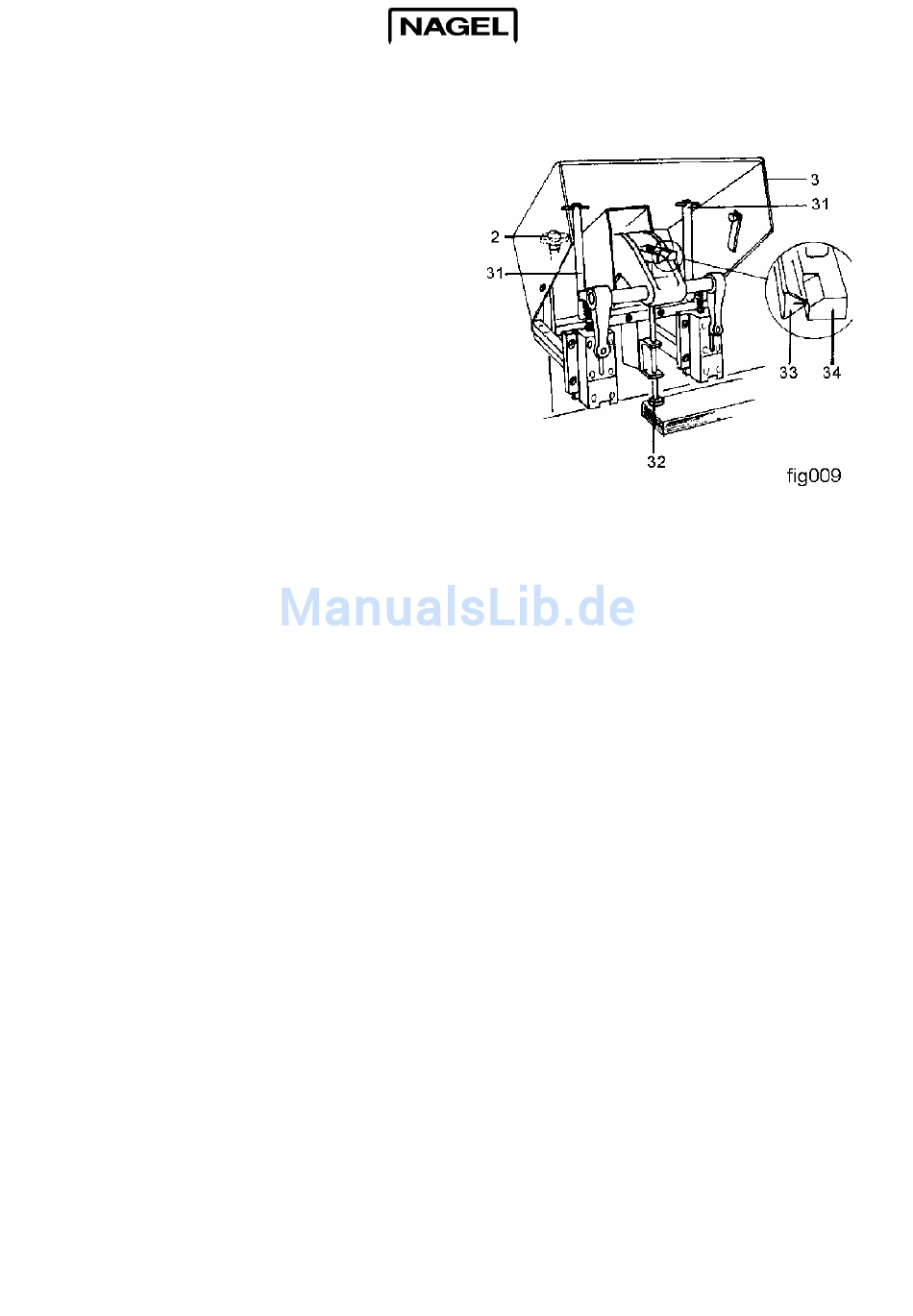

Das Heftgut wird auf den Anlagetisch unter
den Fühlerteller (32) gelegt. Zum Messen
wird der Fühlerarm (34) angehoben und
nach vorn geschwenkt.
Broschüren dabei aufschlagen und nicht im
Falz messen. Dann wird am Handrad (2)
"auf" oder "ab" gedreht. Es ist zweckmäßig,
zunächst so weit "auf" zu drehen, bis Luft
zwischen Heftgut und Fühlerteller ist und
dann "ab" zu drehen.
Die Grobeinstellung ist erreicht, wenn der
Fühlerarm auf der Höhe des weißen
Striches ist, der sich auf dem gegenüberliegenden feststehenden Zeiger (33) befindet.
Danach Fühlerarm anheben und zur Seite wegschwenken.
Da sich das Heftgut beim Heften unterschiedlich stark zusammenpreßt, muß nach
dieser Grobeinstellung eine erste Probeheftung gemacht und am Handrad (2)
nachreguliert werden.
9
