Handschutz

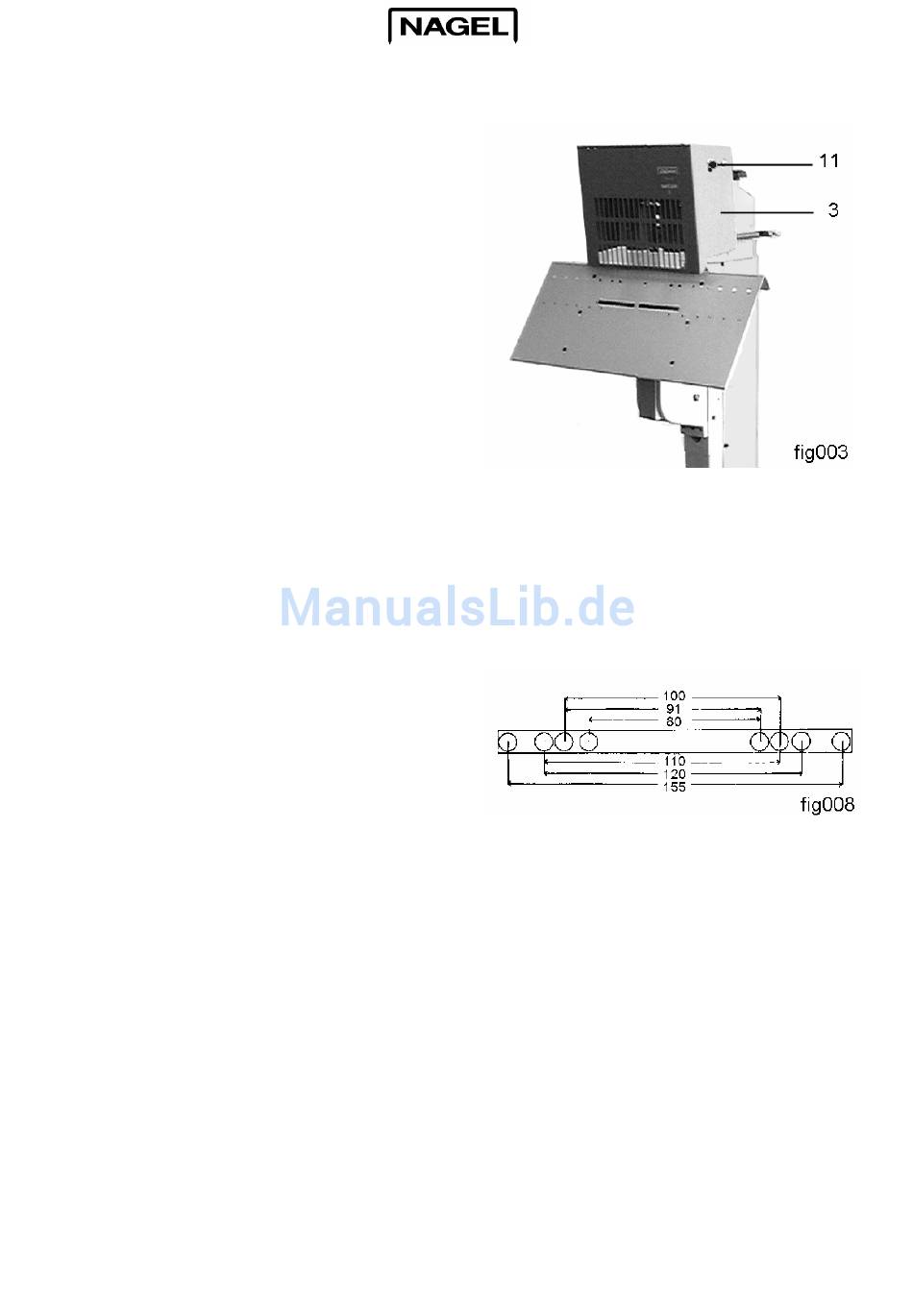

Der Handschutz (3) ist einstellbar an der
Schraube (11) auf seiner rechten Seite.
Er muß für jede Arbeit auf die
Heftgutstärke eingestellt werden.
Multinak S:
Beim Hochklappen des Handschutzes
schaltet die Maschine ab. Damit die
Maschine wieder Betriebsbereit ist, muß
der Handschutz heruntergeklappt und der
Ein-Aus-Schalter (1, fig001) erneut
eingeschalten werden.
Multinak FS:
Beim Modell mit Fußbetrieb nie mit hochgeklapptem Handschutz arbeiten.

Einstellung des Heftkopfabstandes

Der Abstand der beiden Heftköpfe kann
nach dem Schema (fig008) verändert
werden (80-155mm). Andere
Kombinationen sind möglich. Man sollte
jedoch darauf achten, daß der Abstand der
beiden Köpfe von der Mitte möglichst
gleich groß ist.
Zur Veränderung des Abstandes wird der Bolzen (31, fig009) herausgeschraubt.
Gleichzeitig hält man den Heftkopf mit der anderen Hand zunächst fest und
verschiebt ihn dann in die gewünschte Position. Dort wird der Bolzen wieder
eingeschraubt. Wenn beide Heftköpfe in der neuen Position sind, sind die Umbieger
in die entsprechende Position unter den Heftköpfen zu bringen.
