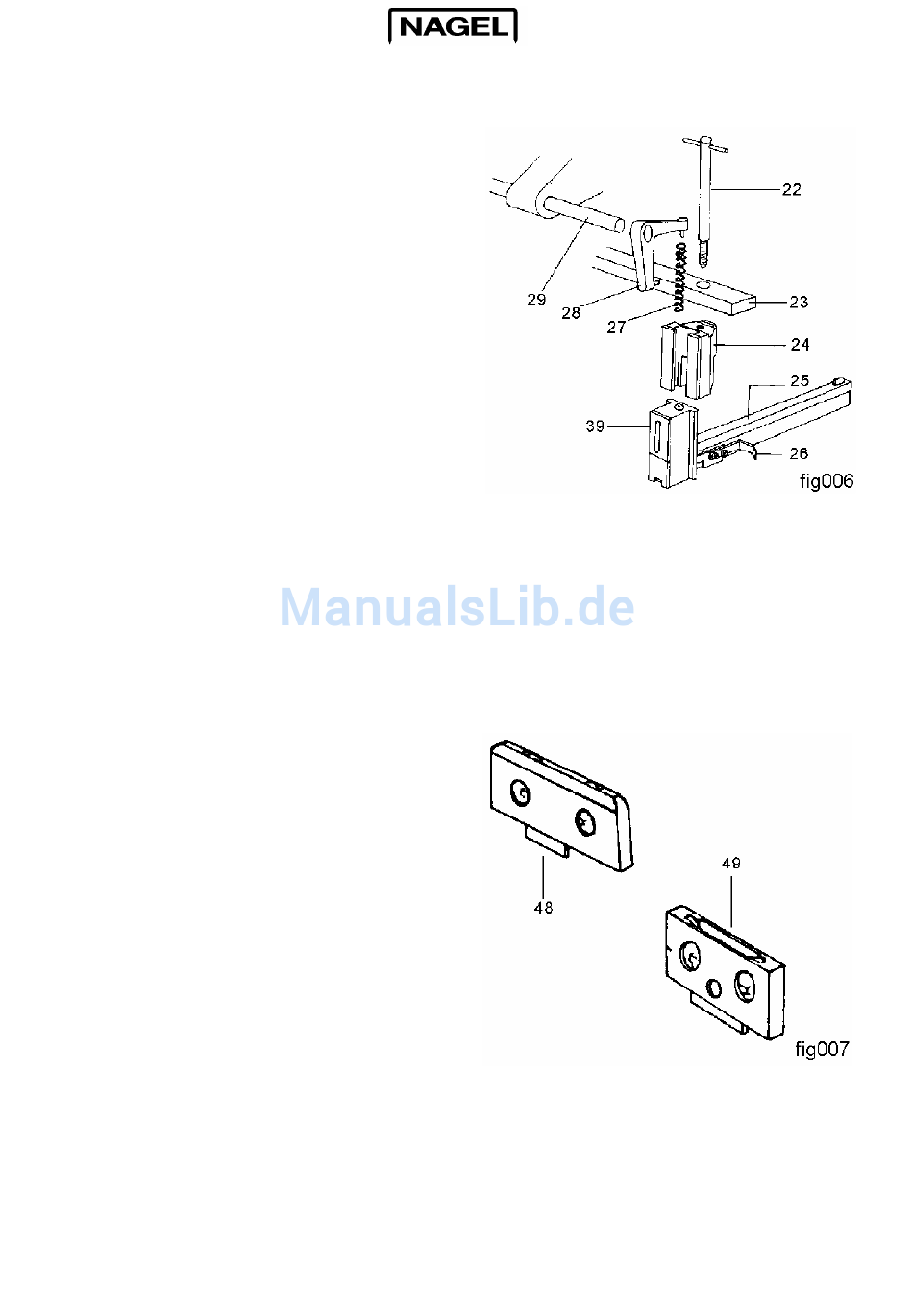

Montage der Heftköpfe
Führungsstück (24) von oben über den
Heftkopf (25) schieben. Beide Teile
gemeinsam an die gewünschte Position
unter den Trägerarm (23) bringen und
Bolzen (22) von oben in das Führungsstück
einschrauben. Das Führungsstück darf bei
richtiger Montage nicht verkanten. Der
Griff des Klammerschiebers (26) am
Heftkopf muß immer außen sitzen und von
der Maschine wegzeigen; notfalls
umschrauben. Spiralfeder (27) in
Heftkopfbohrung einsetzen. Winkelhebel
(28) über Exzenterachse (29) schieben, mit
dem langen Schenkel nach unten. Zapfen
des kurzen Schenkels in Spiralfeder einhängen. Zapfen des langen Schenkels in die
Löcher von Treiber und Treiberkralle durch das Langloch der oberen Frontplatte (39)
einhängen. Zur Erleichterung Heftkopf mit einer Hand etwas anheben.

Montage der Umbieger

Die Maschine wird geliefert mit zwei Broschürenumbiegern (48), schmal und mit
Phase, und mit zwei Blockumbiegern (49),
breit. Die Umbieger werden nach Abheben
des Universaltisches in den Schlitz des
Horns eingesetzt und mit je einer Schraube
befestigt.
