Teldat GmbH
Die Leitungslänge von der Telefonanlage bis zum Endgerät darf max. 1000 Meter betragen. Die
Leitungslängen gelten für die Kabel auf Seite 8.
µ
Die internen analogen Anschlüsse dürfen nur innerhalb von Gebäuden verlegt
werden!
Hinweis.
Beachten Sie bitte bei der Montage von TAE-Anschlussdosen die folgenden Hinweise! Die Ab-
kürzung TAE...F bedeutet, dass hier nur die TAE-Stecker von Endgeräten für den Fernsprech-
betrieb (Telefone) eingesteckt werden können. Die Abkürzung TAE...N bedeutet, dass hier nur
die TAE-Stecker von Endgeräten für den Nichtfernsprechbetrieb (Telefax, Modem) eingesteckt
werden können.
10
a b a b a b a b
1
2
3
4
5
6
Anschlusskabel zur festen Verlegung
In Bild sehen Sie die Kabel, die Sie zur festen Installierung der analogen Anschlüsse und des
ISDN-Anschlusses benötigen. Verwenden Sie unbedingt diese Kabel und keine "Klingelleitun-
gen". Das Bild zeigt die Kabelbezeichnung für den ISDN-Anschluss. Für die analogen Anschlüs-
se verwenden Sie bitte a1/b1 und a2/b2 für je einen analogen Anschluss. Wir empfehlen für je-
des analoge Endgerät ein eigenes Kabel zu verlegen und nur die Adern a1/b1 anzuschließen.
8
11 12
13
Telekomkabel
Entfernung:
max. 1000 Meter bei 0,6 mm Aderdurchmesser
1
2
3
4
5
6

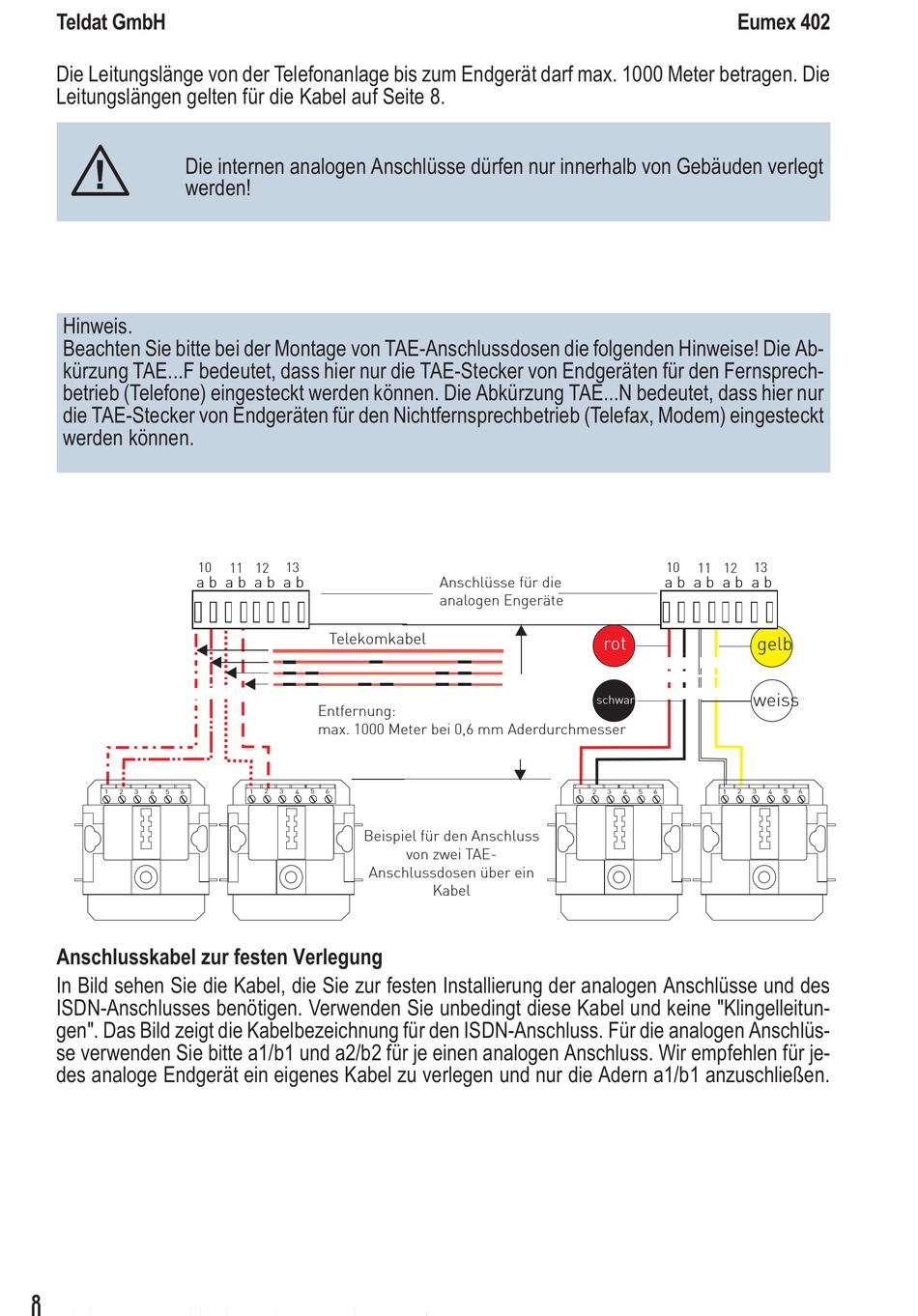

Beispiel für den Anschluss
Anschlussdosen über ein
Anschlüsse für die
analogen Engeräte
1
von zwei TAE-
Kabel
Eumex 402
10
11 12
13
a b a b a b a b
rot
gelb
weiss
schwarz
2
3
4
5
6
1
2
3
4
5
6
