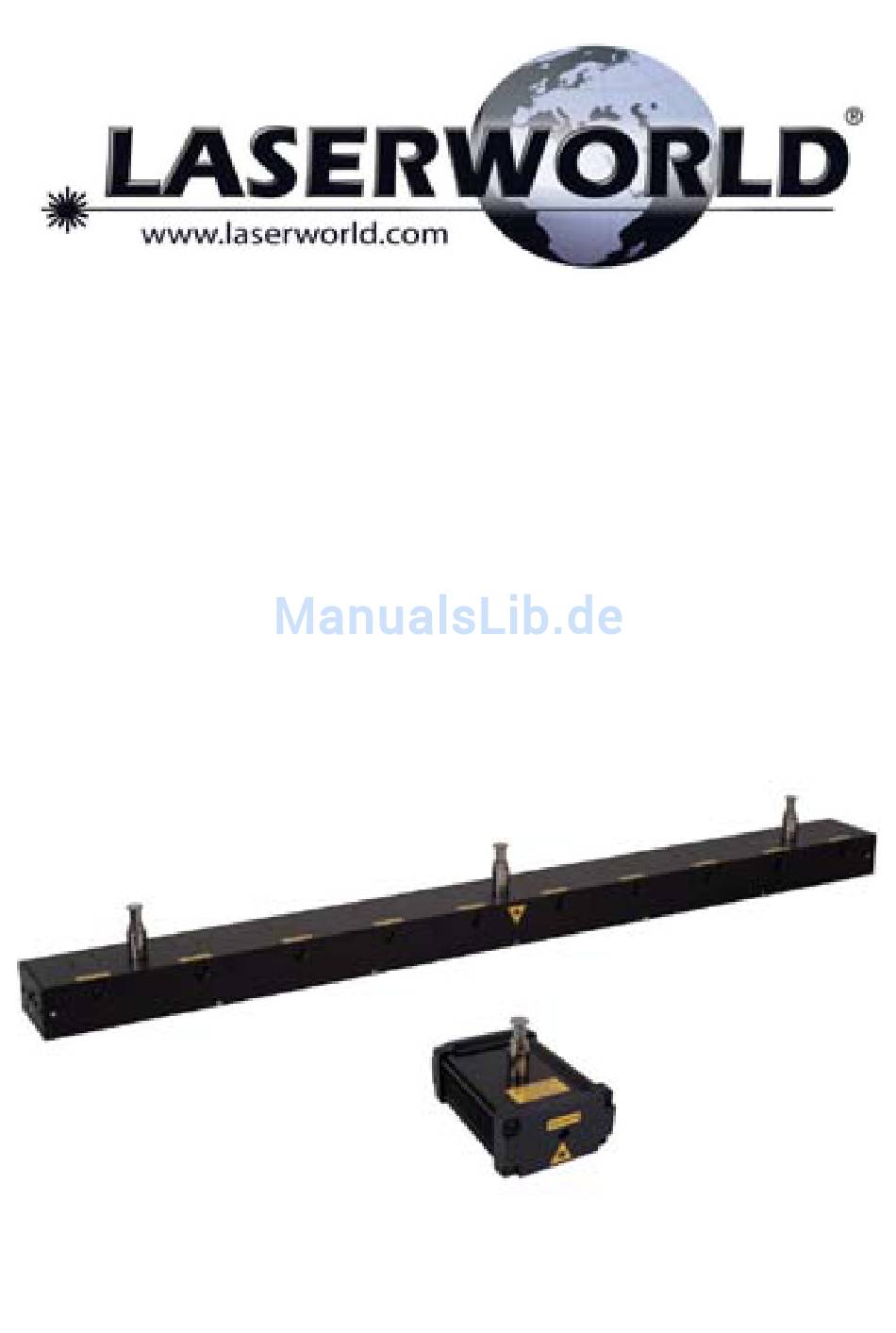

- Seite 1 Manual / Bedienungsanleitung Laserworld BeamNET Series Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! English Deutsch 07/2014...
- Seite 2 Manual: BeamNet Series Legal notice: Rechtlicher Hinweis: Thank you for purchasing this Laserworld Die Firma Laserworld (Switzerland) AG behält product. Due to continual product develop- sich das Recht vor, Änderungen an ihren Pro- ments and technical improvements, Laser- dukten vorzunehmen, die der technischen world (Switzerland) AG reserves the right to Weiterentwicklung dienen.
-
Seite 3: Inhaltsverzeichnis
Manual: BeamNet Series Content: Product and package contents Preliminary warning notes Initial operations, safety instructions Working on the device Service notes Warnings and other notices on the device Display / Device connections Operation Final statement Technical data sheet Specifications page 3 / 20... -
Seite 4: Product And Package Contents
Manual: BeamNet Series 1. Product and package contents Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 1 x manual 1 x metal bolt for mounting 2. Preliminary warning notices 1. Please use this device only according to these operating instructions. -
Seite 5: Working On The Device
Manual: BeamNet Series diating surface. Especially the ventilati- moisture/water formed) may damage this device. on openings must not be covered! 12. Ensure that device does not get over- 10. Never use dimmer, RC or other electroni- heated. Make sure that the device is not cally switched sockets. -
Seite 6: Warnings And Other Notices On The Device
Manual: BeamNet Series 6. Warnings and other notices on the device A: Laser Radiation Warning; Laser Class B: Laser Radiation Symbol C: Take care: Laser Aperture 7. Display / Device connections Display and keypad for settings Connection for Cat5e ethernet cable... -
Seite 7: Operation
Manual: BeamNet Series 8. Operation Powering the Units Each BeamNET node requires only a single connection via a Cat5e ethernet cable. Plug in the Cat5e cable into the unit via the Ethercon connector, and connect the other end to a BeamNET Control Pack, or any industry standard 802.3af or 802.3at network switch. -
Seite 8: Setup Menu
Manual: BeamNet Series Configuring the Units The units default to boot into the “ready” mode, however you may need to set or change parameters for each node. To do this, press and hold the ENTER key on the keypad for 3 seconds, this causes all output to stop if data is being sent via ArtNET and the SETUP MENU is displays. - Seite 9 Manual: BeamNet Series Set Base Ch# The base channel can be set between 1 and 512 (minus channel width). A restart is required after setting this parameter (pressing of the yellow laser emission key). Set Universe The universe can be set between 0 and 15.
-
Seite 10: Final Statement
Due to continual product developments, please check for the latest update of this product manual at www.laserworld.com. If you do have any further questions, then please contact your dealer/place of purchase or use our contact section on our website. - Seite 11 Manual: BeamNet Series Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Display, Geräteanschlüsse & Bedienelemente Bedienung Abschließende Erklärung Technische Daten Leistungsdaten page 11 / 20...
-
Seite 12: Lieferumfang & Hinweise
Manual: BeamNet Series 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x Bedienungsanleitung 1 x Metallbolzen zur Befestigung 2. Einleitende Warnhinweise 1. -
Seite 13: Sicherheitshinweise Für Arbeiten Am Gerät
Manual: BeamNet Series Gewicht des Geräts standhalten kön- ben Leitung/Phase! nen. Im Übrigen beachten Sie die Unfall- 12. Sorgen Sie immer für eine ausreichende verhütungsvorschriften der Berufsge- Belüftung und stellen Sie das Gerät auf nossenschaften und/oder vergleichbare keine warmen oder wärmeabstrahlen- Regelungen zur Unfallverhütung... - Seite 14 Manual: BeamNet Series • Um die Lebensdauer Ihres Lasers zu erhö- Halten Sie das Gerät trocken und hen, schützen Sie das Gerät vor Überhit- schützen Sie es vor Nässe, Regen und zung: Spritzwasser. Immer für ausreichende Belüftung Schalten Sie das Gerät aus, wenn es sorgen.
-
Seite 15: Display, Geräteanschlüsse & Bedienelemente
Manual: BeamNet Series 6. Warnweise und Spezifikationen am Gerät A: Laserstrahlung - Warnung; Laserklasse B: Warnsymbol Laserstrahlung C: Achtung: Laseraustrittsöffnung 7. Display, Geräteanschlüsse & Bedienelemente Display und Funktionstasten Anschluss für Cat5e Ethernet Kabel page 15 / 20... -
Seite 16: Bedienung
Manual: BeamNet Series 8. Bedienung Stromversorgung der Systeme Jedes BeamNET-Element benötigt lediglich die Stromversorgung über ein Cat5e Ethernet-Kabel. Bitte ein Cat5e Kabel über ein Ethercon Connector in das BeamNET Element stecken. Das andere Ende des Kabels mit einem BeamNET Control Pack oder einem handelsüblichen 802.3af oder 802.3at Netzwerk-Switch verbinden. - Seite 17 Manual: BeamNet Series Konfigurieren der Systeme Standardmäßig starten die Systeme im “ready”-Modus, wobei die Parameter bei jedem Element einzeln eingestellt werden können. Dafür muss der ENTER-Knopf unter dem Display 3 Sekunden lang gedrückt werden. Die Laserausgabe wird dann unterbrochen wenn die Signale über ArtNET übertragen werden und das SETUP MENU wird ange- zeigt.
-
Seite 18: Datenübertragung
Manual: BeamNet Series Set Base Ch# Der Basiskanal kann zwischen 1 und 512 liegen (minus Kanalgröße). Nach dieser Einstellung ist ein Neustart erforderlich (durch drücken des gelben Laserausgabe-Knopfes). Set Universe Das Universum kann zwischen 0 und 15 liegen. Nach dieser Einstellung ist ein Neustart erforderlich (durch drücken des gelben Laserausgabe-Knopfes). -
Seite 19: Abschließende Erklärung
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden. - Seite 20 Manual: BeamNet Series Technical data / Technische Daten / caractéristiques techniques Laser sources: Diodes Laserquellen: Dioden Sources laser: Diodes Laser class: 3b (BeamNET-10B, -10R, 10G; BeamNET-400) Laserklasse: 4 (BeamNET-2B) Classe laser Power supply: Stromversorgung: via Ethernet Alimentation: Power consumption: 15.4W Stromaufnahme: 25.5W (BeamNET-10G)
