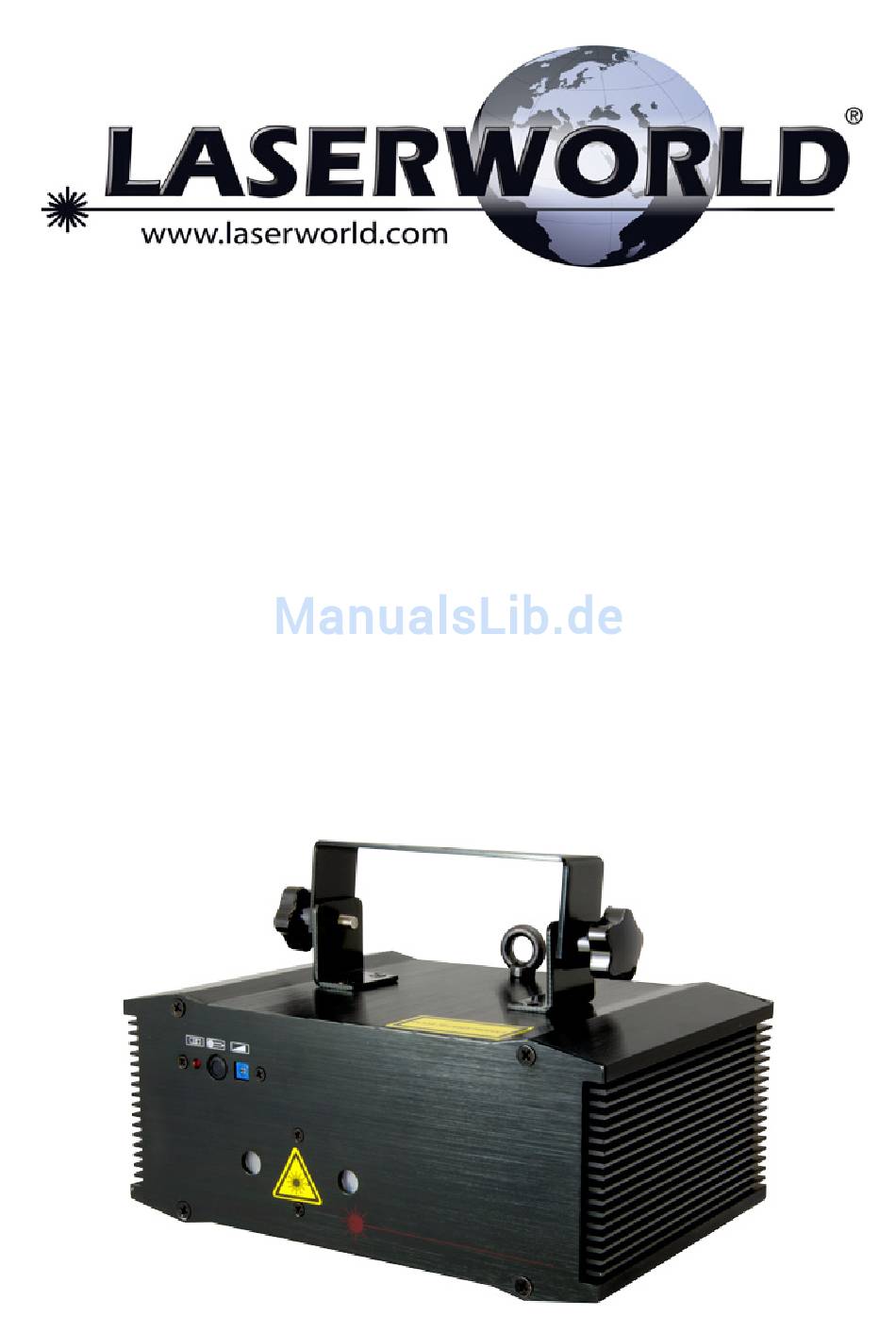

Manual / Bedienungsanleitung/
Please spend a few minutes to read this manual fully
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
Avant d'utiliser cet appareil pour la première fois nous vous recommandons
Mode d'emploi
Evolution Series
ES-800S RGB 3D
before operating this laser!
de lire cette notice d'utilisation!
English
Deutsch
Français
02/2016
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Laserworld ES-800S RGB 3D
Inhaltszusammenfassung für Laserworld ES-800S RGB 3D
- Seite 1 Manual / Bedienungsanleitung/ Mode d‘emploi Evolution Series ES-800S RGB 3D Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! Avant d’utiliser cet appareil pour la première fois nous vous recommandons de lire cette notice d’utilisation!
- Seite 2 Rechtlicher Hinweis: Die Firma Laserworld (Switzerland) AG behält sich das Recht vor, Änderungen an ihren Pro- dukten vorzunehmen, die der technischen Weiterentwicklung dienen. Diese Änderungen werden nicht notwendigerweise in jedem Einzelfall dokumentiert.
-
Seite 3: Inhaltsverzeichnis
Manual: Evolution Series ES-800S RGB 3D Content: Product and package contents Preliminary warning notices Initial operations, safety instructions Working on the device Service notes Warnings and other notices on the device Device connections Operation Final statement Technical data sheet Laser specifications... -
Seite 4: Product And Package Contents
Manual: Evolution Series ES-800S RGB 3D 1. Product and package contents Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 2 x key 1 x power cable 1 x manual 2. Preliminary warning notices 1. -
Seite 5: Working On The Device
Manual: Evolution Series ES-800S RGB 3D 10. If the device has been exposed to great 12. Ensure sufficient ventilation and do not temperature changes, do not switch it place the device on any warm or heat ra- diating surface. Especially the ventilati- on immediately. -
Seite 6: Warnings And Other Notices On The Device
Manual: Evolution Series ES-800S RGB 3D risk of overheating may occur. If the unit down for about 15 minutes. and airways appear to be blocked then • Removal of the warranty label as well please contact a qualified service engi- as damages to the device caused by neer to maintain and service the product. -
Seite 7: Operation
Manual: Evolution Series ES-800S RGB 3D DMX address LED signal power switch DMX out DMX in connection for power supply Key switch 8. Operation Connect the power cable to the device and then to the mains Use the supplied key to turn on the key switch Press „ON“... - Seite 8 Manual: Evolution Series ES-800S RGB 3D Connect a DMX controller to operate the laser. Use the switches 1 - 9 to set the DMX address of the laser. Each switch represents a num- ber. To define a number use the preceding number and multiply it by 2:...
-
Seite 9: Final Statement
Due to continual product developments, please check for the latest update of this product manual at www.laserworld.com. If you do have any further questions, then please contact your dealer/place of purchase or use our contact section on our website. - Seite 10 Manual: Evolution Series ES-800S RGB 3D Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse & Bedienelemente Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 10 / 26...
-
Seite 11: Lieferumfang & Hinweise
Manual: Evolution Series ES-800S RGB 3D 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 2 x Schlüssel 1 x Kaltgerätekabel zur Stromversorgung 1 x Bedienungsanleitung 2. -
Seite 12: Sicherheitshinweise Für Arbeiten Am Gerät
Manual: Evolution Series ES-800S RGB 3D 9. Bei einer Festinstallation an Wand, Decke Steckdosen! Falls möglich benutzen Sie o.ä., sichern Sie den Laser zusätzllich mit den Laser nicht zusammen mit anderen einem Sicherheitsfangseil. Das Fangseil großen elektrischen Verbrauchern (ins- sollte mindestens dem 10-fachen Ge- besondere Nebelmaschinen) auf dersel- wicht des Geräts standhalten können. -
Seite 13: Warnhinweise Und Spezifikationen Am Gerät
Manual: Evolution Series ES-800S RGB 3D • Um die Lebensdauer Ihres Lasers zu erhö- sionellen Einsatz konzipiert. Sie sollten hen, schützen Sie das Gerät vor Überhit- nach etwa einer Stunde Betrieb für ca. 15 zung: Minuten abkühlen. Immer für ausreichende Belüftung •... -
Seite 14: Geräteanschlüsse & Bedienelemente
Manual: Evolution Series ES-800S RGB 3D 7. Geräteanschlüsse & Bedienelemente Regler für die Mikro- LED Signal fonsensitivität Laseraustrittsfenster Mikrofon DMX Adressieurng LED Signal An- / Ausschalter DMX Ausgang DMX Eingang Anschluss für die Stromversorgung Lüfter Schlüsselschalter 8. Bedienung Verbinden Sie das Stromkabel mit dem Gerät und anschließend mit der Stromversor- gung Als nächstes muss der Schlüsselschalter über den mitgelieferten Schlüssel auf „ON“... - Seite 15 Manual: Evolution Series ES-800S RGB 3D Ihr Gerät befindet sich im Auto Modus: Ihr Gerät befindet sich im Musik Modus: Steuern Sie die Sensitivität des integrierten Mikrofons über den Drehregler auf der Gerätevorderseite. Wenn das Gerät auf Geräusche reagiert, wird dies durch das Blinken der LED angezeigt.
- Seite 16 Manual: Evolution Series ES-800S RGB 3D Kanal Wert Funktion 0 - 69 Laser aus 70 - 136 Musikmodus 137 - 205 Automatikmodus 206 - 255 DMX Modus 2 & 3 gemeinsam 0 - 28 kein Effekt 29 - 255 Rotation mit ansteigender Geschwindigkeit...
-
Seite 17: Abschließende Erklärung
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden. - Seite 18 Manual: Evolution Series ES-800S RGB 3D Table des matières: Contenu et informations Avertissements d’usage et précautions avant d’utiliser cet appareil Démarches pour la mise en service, mesures de précaution Instructions de sécurité pour le travail avec l’appareil Soin et entretien Description de l’appareil et mesures de sécurité...
-
Seite 19: Contenu Et Informations
6. Protéger le laser de l’humidité et des projections d’eau. Aucune bouteille contenant un liquide ne doit être posée sur l’appareil ou à proximité. En cas de rupture du sigle de garantie, Laserworld décline toute responsabilité et votre appareil ne sera dès lors plus sous garantie! 3. -
Seite 20: Instructions De Sécurité Pour Le Travail Avec L'appareil
Manual: Evolution Series ES-800S RGB 3D sécurité des pays respectifs. d’accidents. 10. Si l’appareil a été exposé à de gran- 4. euillez toujours respecter impérati- vement les distances exigées entre des fluctuations de température, ne l’appareil et les spectateurs. Veillez égale- l’allumez pas tout de suite car la conden-... -
Seite 21: Soin Et Entretien
Manual: Evolution Series ES-800S RGB 3D 5. Soin et entretien • La durée de vie du système laser peut être boussures. extrêmement raccourcie par l’humidité et • Eteignez l’appareil quand vous ne la chaleur. Un tel usage inapproprié mène l’utilisez plus. Pour éteindre le laser, veuil- à... -
Seite 22: Comment Brancher L'appareil - Connectiques
Manual: Evolution Series ES-800S RGB 3D 7. Comment brancher l’appareil - connectiques LED de signalisation Réglage de la sensi- bilité du micro Ouvertures de sortie laser Microphone LED de signalisation Adressage DMX Interrupteur Sortie DMX général Entrée DMX Alimentation électrique Ventilation Interrupteur à... - Seite 23 Manual: Evolution Series ES-800S RGB 3D Votre appareil est en mode automatique: Votre appareil est en mode musical: Réglez la sensibilité du microphone interne via le potentiomètre de réglage face arrière du laser. Lorsque l‘appareil réagit au bruit, la LED va clignoter en conséquence.
- Seite 24 Manual: Evolution Series ES-800S RGB 3D Canal Valeur Fonction 0 - 69 Laser éteint / blackout 70 - 136 Mode musical 137 - 205 Mode automatique 206 - 255 Mode DMX 2 & 3 ensemble 0 - 28 pas d‘effet...
-
Seite 25: Explication Finale
Veuillez-vous renseigner sur notre site internet ou auprès de votre marchand. Pour les questions liées au service, demandez à votre marchand ou adressez-vous à Laser- world. Utilisez uniquement des pièces de rechange Laserworld. Nous nous réservons le droit d’effectuer des modifications, améliorations à ce mode d’emploi. Laserworld décline toute res- ponsabilité... - Seite 26 Manual: Evolution Series ES-800S RGB 3D Technical data / Technische Daten / caractéristiques techniques Laser sources: DPSS (green), diode (red, blue) Laserquellen: DPSS (grün), Diode (rot, blau) Sources laser: DPSS (vert), diode (rouge, bleu) Laser class: Laserklasse: Classe laser Scanner:...
