CashFlow
PRODUKTÜBERBLICK
CF7000 im Überblick
Dieses Kapitel beschreibt den CF7000 und seine Hauptkomponenten.

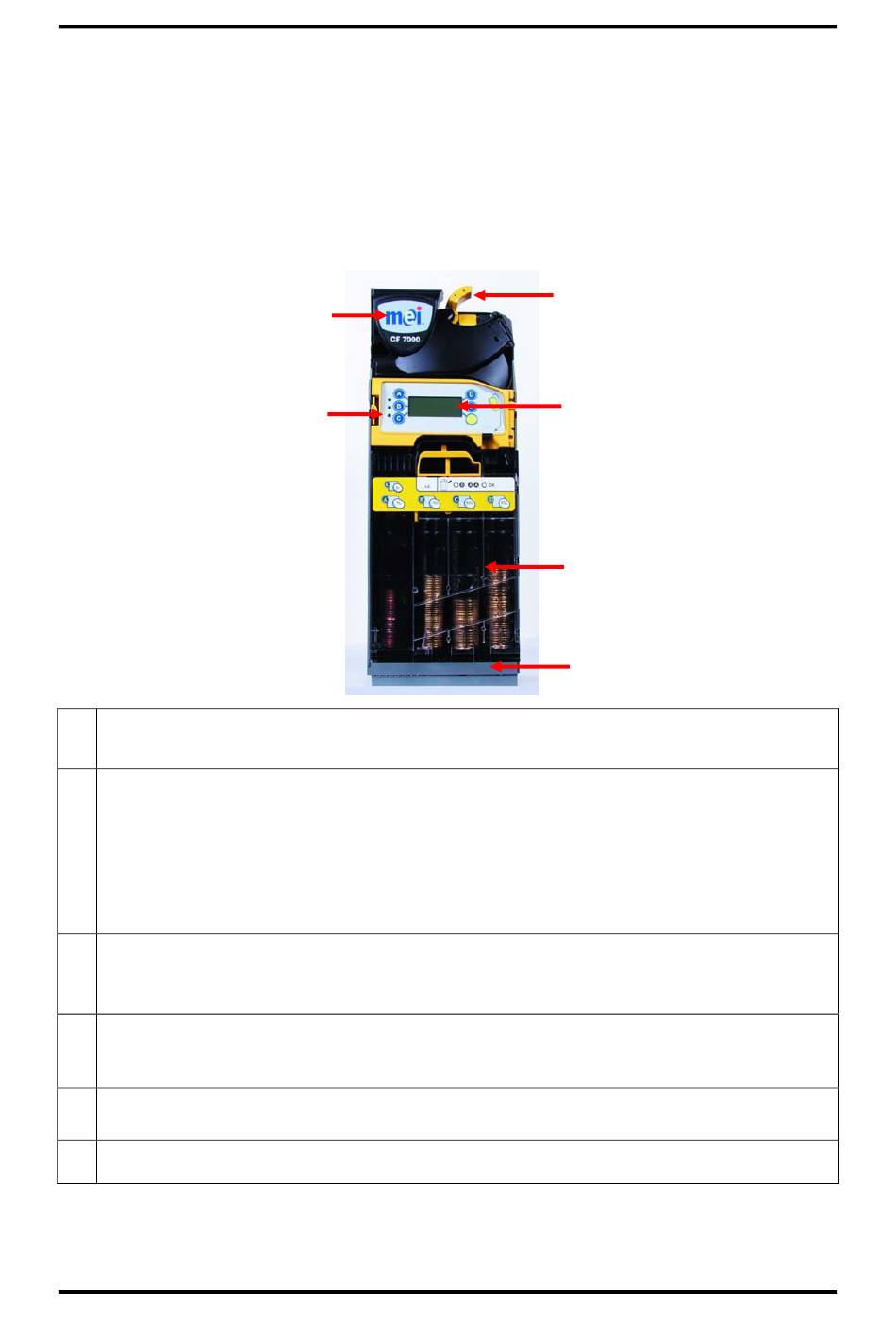

Der CF7000 ist modular aufgebaut. Sechs Module sind von besonderem Interesse, da sie im Feld
gewartet werden können. Diese Module sind in der folgenden Abbildung markiert und werden später
in diesem Kapitel beschrieben.
Der Rückgabehebel kann zum Beseitigen von im Münzprüfer festsitzenden Münzen und
1
(abhängig von den Einstellungen des CF7000) zur Wechselgeldauszahlung nach einem
Verkauf verwendet werden.
Münzprüfer- und Separator-Baugruppe. Der Münzprüfer ist mit Sensoren ausgestattet, die
die Merkmale jeder Münze oder jedes Token mit denen eines vorprogrammierten Satzes
vergleichen. Eingeworfene Münzen/Token, die die Kriterien erfüllen, werden angenommen und
dann über den Separator zu den Wechselgeldröhren oder zur Kasse geleitet.
2
Zurückgewiesene Münzen/Token werden über den Rückgabeschacht im Wechsler zur
Wechselgeldschale des Vendingautomaten geleitet.
Die Bedienungsoberfläche (Man Machine Interface, MMI) umfasst sechs Tasten und eine
Anzeige. Die Tasten dienen zum Zugriff auf die Konfigurationsmenüs des CF7000 sowie zum
3
Auszahlen von Münzen aus den Münzröhren. Die Anzeige dient zum Anzeigen von
Menümeldungen und kann auch zur Fehlerbehebung verwendet werden.
Das MMI hat drei farbige LEDs (rot, gelb, grün), die Aufschluss über den Betriebszustand des
4
CF7000 geben. Die LEDs können entweder ein oder aus sein oder blinken.
5
Münzkassette. Dient zum Speichern eines Münzvorrats für die Wechselgeldauszahlung.
6
Auszahlmodul. Zahlt Wechselgeld aus der Münzkassette aus.
©
MEI, 2004
®
7000-Serie – Handbuch für Kundendiensttechniker
2
4
Seite
1
3
5
6
12
Rev: G1
