CashFlow
Entfernen von Kabeln
©
MEI, 2004
®
7000-Serie – Handbuch für Kundendiensttechniker
•
Seite
•

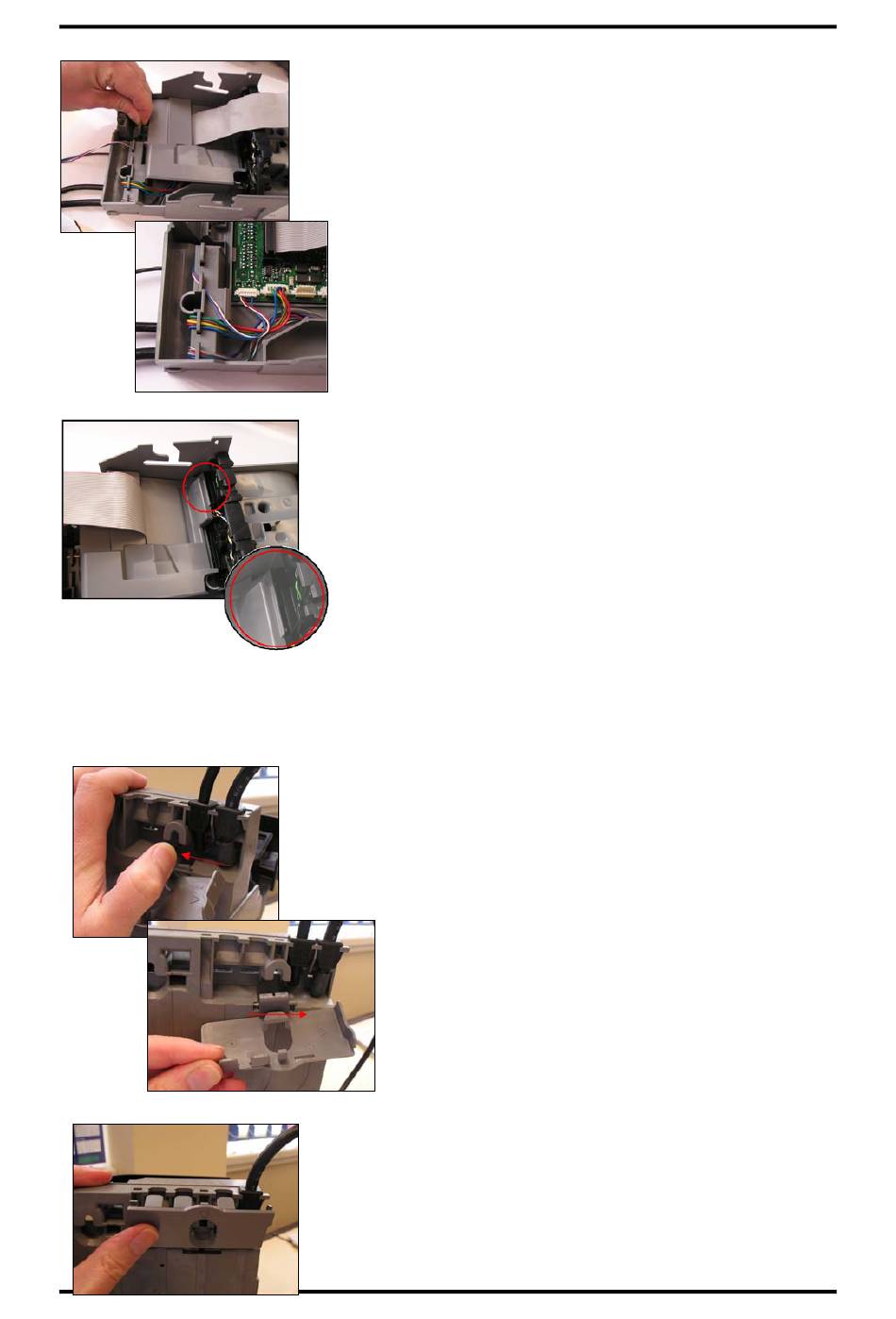

Lösen Sie die Klemme, die die
Platinenabdeckung festhält und heben Sie die
.
Abdeckung ab
• Schließen Sie das Kabel am entsprechenden
Anschluss an.
• Vergewissern Sie sich, dass das Kabel um die
Rippe im Gehäuse herum verlegt ist, um eine
Beschädigung der Drähte durch die
Platinenabdeckung zu vermeiden.
• Vergewissern Sie sich, dass die beiden
Laschen an der Platinenabdeckung unter dem
Akustikmodul eingeführt werden.
• Bringen Sie die Platinenabdeckung an und
klemmen Sie sie fest. Achten Sie dabei darauf,
dass das Münzprüferkabel durchgezogen ist
und keine Drähte eingeklemmt sind.
• Bringen Sie den Münzprüfer wieder an.
•
Bringen Sie die Kassette an
• Ziehen Sie das entsprechende Kabel von der
Platine ab.
•
Lösen Sie die Kabelabdeckung und drücken Sie
die Halteklemme nach links, um das Gehäuse
freizulegen.
• Bewegen Sie die Halteklemme nach rechts und
entfernen Sie die Kabelabdeckung.
•
Entnehmen Sie das ungewünschte Kabel aus
der Kabelarretierung und ziehen Sie es aus dem
.
Gehäuse
Bringen Sie eine neue Kabelabdeckung an (in
umgekehrter Reihenfolge des Ausbaus) und
drücken Sie sie fest in die vorgesehene Position.
60
.
Rev: G1
