CashFlow

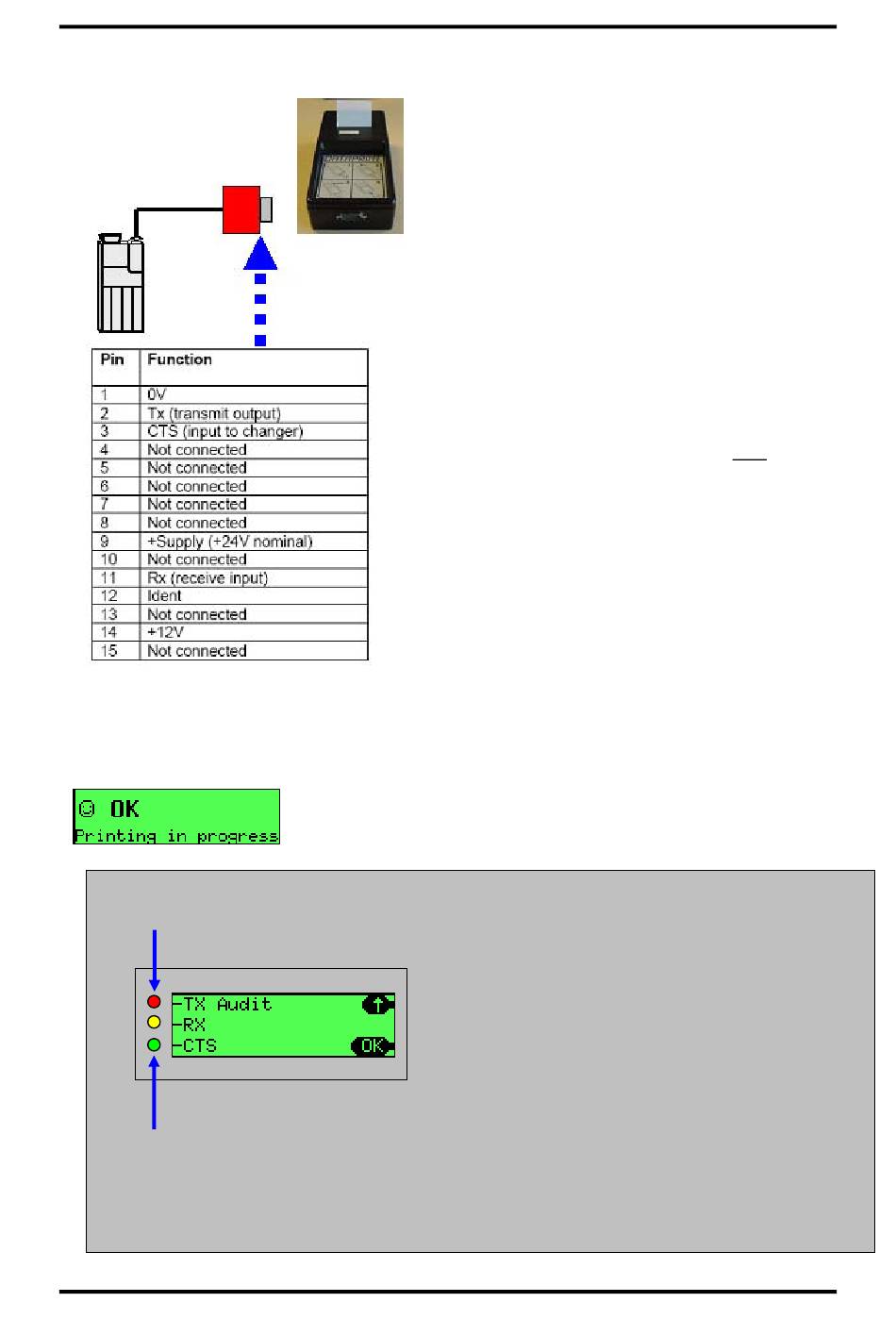

Durchführen eines Audit mit einem Drucker
Der Wechsler erkennt den angeschlossenen Drucker automatisch, wenn er beim Anschließen
kurzzeitig ein BELEGT-Signal empfängt. Dies erfolgt bei Verwendung des MEI DataPrinter
automatisch. Andere Drucker müssen unter Umständen 2 Sekunden lang offline und dann wieder
online geschaltet werden.
Rote
LED ist EIN, wenn Wechsler
Daten zum Drucker sendet (TX)
Grüne
LED ist EIN, wenn der
Drucker BELEGT (CTS)
signalisiert, d. h., wenn er nicht
drucken kann
©
MEI, 2004
®
7000-Serie – Handbuch für Kundendiensttechniker
Vergewissern Sie sich, dass am Wechsler ein
Druckerkabel angeschlossen ist (mit einem
poligen D-Anschluss versehen).
An einem kompatiblen Drucker anschließen:
z. B. MEI DataPrint PN 141283001
Oder an einen Drucker, der die folgenden
Voraussetzungen erfüllt:
Wenn der Drucker erkannt ist und der Wechsler Daten zum Drucker
sendet, zeigt er eine entsprechende Meldung an. Falls die Meldung
nicht angezeigt wird, prüfen Sie die Druckerkabel.
Seite
• Hat einen 15-poligen D-Stecker
• Verwendet Kontakt 1 zur Erdung
• Empfängt Daten an Kontakt 2 mit 1200 Baud,
1 Startbit, 8 Datenbits, kein Paritätsbit und 2
Stopbits gemäß RS232-Polarität aber
TTL-Level (d. h., 0V und 5V)
• Sendet ein BELEGT-Signal (kann nicht
drucken) an Kontakt 3 auf RS232-Level
(d. h., -13V bis 0V, +1V bis +13V)
•
Verfügt über eine eigene Stromversorgung
oder verwendet Kontakt 9 (24V) zur
Stromversorgung über den Wechsler
(optional)
Sie können den Status des BELEGTEN
Eingangs und das Senden von Daten
über die Tastatur und die Anzeige prüfen.
• 'Menü' drücken
• 'Wähle' drücken
• 'Einstell.' drücken
• 'A''B''C' drücken
• "Test" wählen
• 'Wähle' drücken
• "Module" wählen
• 'Wähle' drücken
• "Schnittstelle" wählen
• 'Wähle' drücken
46
roten
15-
Rev: G1
