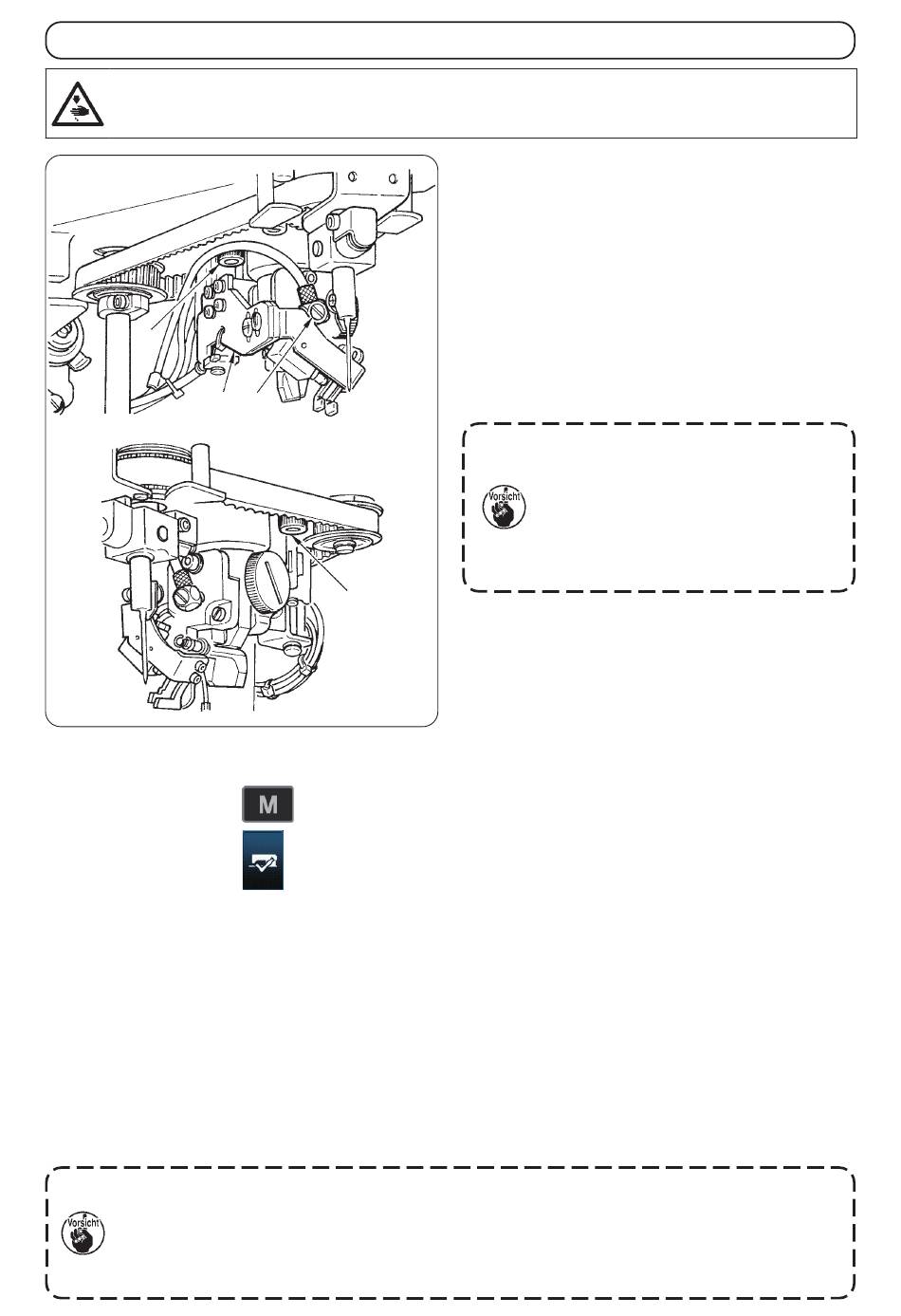

2. INSTALLIEREN DER NADELFADENKLEMMENEINHEIT

WARNUNG
Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der
Nähmaschine verursachte Unfälle zu verhüten.
❶
❷
7） Schalten Sie die Strom- und Luftversorgung ein.
8） Drücken Sie die Taste
9） Drücken Sie die Taste
10) Drehen Sie die Nadelstange von Hand nach rechts und links, um die Richtung der Nadelfadenführungen
❾ / ❽ wie in Abb. 2/3 gezeigt einzustellen.
11) Drehen Sie die Riemenscheibe, um die Nadelstange nach oben und unten zu bewegen, und halten Sie
sie an der Position an, an der die Nadel der Nadelfadenklemme am nächsten steht.
12) Drücken Sie (01) „Pressertaste", um den Nähfuß abzusenken.
13) Drücken Sie (09) „Nadelfadenklemme", um die Nadelfadenklemme abzusenken.
14) Stellen Sie den Abstand zwischen der Greiferfadenabschneiderabdeckung ❻ und der Nadelfadenklem-
me ❼ bzw. den Abstand zwischen den Nadelfadenführungen ❾ / ❽ ein. Ziehen Sie dann die Befesti-
gungsschrauben ❺ (zwei Stück) der Nadelfadenklemmeneinheit fest. Die vorgenannten Abstände können
auch mit vier Befestigungsschrauben eingestellt werden  .
15) Betreiben Sie die Nähmaschine nach der Einstellung im Testmodus, um sicherzustellen, dass die Nadel-
stange nicht mit der Nadelfadenklemme in Berührung kommt.
1. Die Nadelfadenklemmeneinheit ❼ so installieren, dass ihre Unterseite fast parallel zur Stoffdrü-
ckereinheit oder der Greiferfadenmesserabdeckung liegt.
2. Den Abstand zwischen der Greiferfadenmesserabdeckung ❻ und der Nadelfadenklemmeneinheit
❼ auf das tatsächliche Nähprodukt einstellen, so dass das Nähprodukt nicht mit der Nadelfaden-
klemmeneinheit ❼ in Berührung kommt.
:
❸
❶
(Abb. 3)
.
.
1) Die Strom- und Luftversorgung ausschalten.
2) Die linke und rechte Stoffdrückereinheit entfer-
nen.
3) Die Montageposition der Kupplung ❸ in Rich-
tung von etwa 60 ändern, so dass die Nadelfa-
denklemmeneinheit nicht mit dem Luftschlauch
in Berührung kommt.
4) Die zwei Direktantriebs-Metallbefestigungs-
schrauben ❶ auf der Rückseite entfernen, und
die Nadelfadenklemmeneinheit ❷ mit den zwei
Direktantriebs-Metallbefestigungsschrauben ❶
befestigen.
1. Benutzen Sie den als Zubehör mit der
Einheit gelieferten Inbusschlüssel
(32025603) zur Montage der Nadelfa-
denklemmeneinheit.
2. Montieren Sie die Nadelfadenklemmen-
einheit ❷ so, dass sie fast parallel zur
Nährichtung liegt.
Siehe Abb. 2/3 unten. (Nachdem Sie das Verfah-
ren bis „4. Einstellen der Druckluftkomponenten"
durchgeführt haben)
5） Befestigen Sie die rechte und linke Presserein-
heit ❹ .
6） Lösen Sie die Befestigungsschrauben der Nadel-
fadenklemmeneinheit ❺ (2 Stück).
- 3 -
