Anschlusskabel - Belegung / Farbcodierung - HYDAC FILTER SYSTEMS MCS1 T005-Serie Betriebs Und Installationsanleitung

Anschlusskabel - Belegung / Farbcodierung

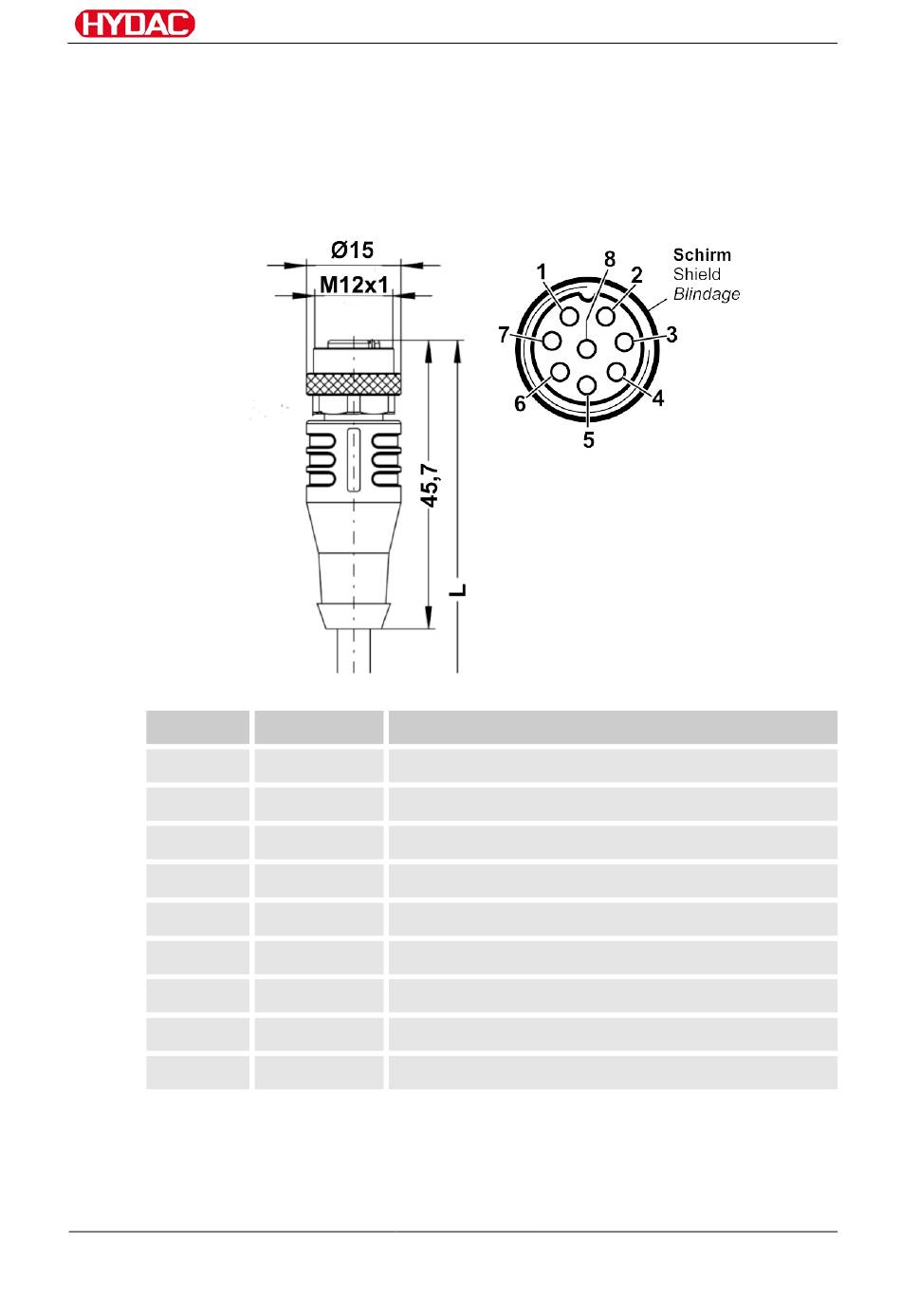

In der Zubehörliste finden Sie Verbindungskabel in verschiedenen Längen
mit einem Anschlussstecker (M12x1, 8-polig, gemäß DIN VDE0627) und
offenem Ende.
In der nachfolgenden Tabelle finden Sie die Farbkodierung des HYDAC
Zubehörkabels ZBE42-xx:
Pin
1
2
3
4
5
6
7
8
Schirm
MCS1xxx /-T005
BeWa MCS1xxx-T005 4668567 de 2022-04-13.docx
(Alle Abmessungen in mm)
Farbe Verbindung zu
Weiß Versorgungsspannung 18 ... 30 V DC
Braun Schaltausgang 2
Grün GND
Gelb GND
Grau HSI (HYDAC Sensor Interface)
Pink RS485 +
Blau RS485 -
Rot Schaltausgang 1
- Abschirmung
Sensor elektrisch anschließen
