Vorbereitung der Verrohrung

Vor Beginn der Rohrverlegung müssen die Rohre vorbereitet werden. Da-
für benötigen Sie einen Rohrschneider und ein geeignetes Bördelwerk-
zeug.
Im Folgenden wird die Vorbereitung der Rohre für die Installation be-
schrieben.

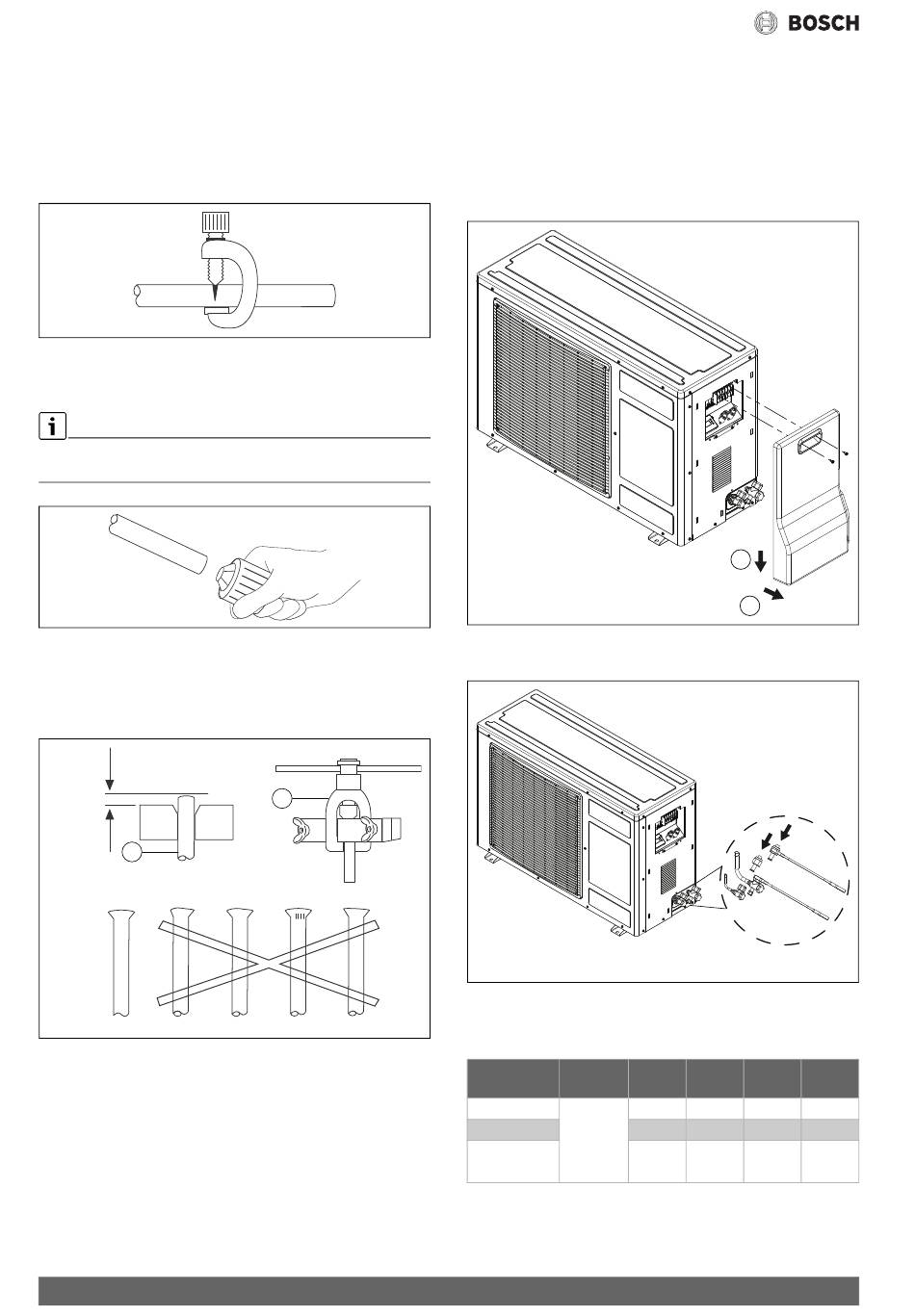

▶ Rohrschneider zum Schneiden von Rohren verwenden
Bild 11
▶ Sämtliche Grate mit Kupferrohrentgrater entfernen. Rohr nach unten
halten, damit Metallabrieb herausfällt und nicht in Rohr verbleibt.
Wenn die Grate nicht vollständig entfernt werden, können Gaslecks auf-
treten.
Bild 12
▶ Isoliertes Rohrende umwickeln, um Wassereintritt in Verrohrung zu
verhindern.
▶ Bördelmutter in Kupferrohre einführen und mit Bördelwerkzeug bör-
deln.
0.0-0.5mm
1
Bild 13
[1] Kupferrohr
[2] Bördelwerkzeug
Darauf achten, dass Bördelung völlig glatt und kratzerfrei und Rundung
gleichmäßig ausgeführt ist. Bördelvorgang wiederholen, falls dies nicht
gegeben und Bördelung mangelhaft ist (ungleichmäßige Rundung, Krat-
zer, Risse, Schiefstand).
14
0010036761-001
0010036762-001
2
0010036764-001
5.2.4 Rohre von Außen- an Inneneinheit anschließen
Für den Anschluss der Rohre von der Außen- zur Inneneinheit ist unter
Umständen eine Bohrung in der Wand nötig. Dafür Bohrung mit Durch-
messer von 60 mm vorsehen.
Nach der in Kapitel 5.2.3 beschriebenen Vorbereitung können Sie die
Rohre an der Außeneinheit anschließen.
▶ Zunächst müssen Sie die seitliche Abdeckung entfernen, um Zugang
zu den Ventilen zu erhalten:
Bild 14 Seitliche Abdeckung entfernen
▶ Rohrmitte auf Ventile ausrichten.
Bild 15 Verschraubung
▶ Ventile fest mit Drehmomentschlüssel gemäß untenstehender Tabel-
le anziehen.
Rohrgrö- 1/4
ße
Bördelmuttern 13–18
Ventilkappe 13–20
Drehmo-
ment (Nm)
Kappe War- 11–13
tungsanschluss
Tab. 7
Compress 3400i AWS – 6721825366 (2022/06)
1
2
0010036811-001
0010036812-001
3/8 1/2 5/8
40–45 60–65 70–75
13–20 18–25 18–25
11–13 11–33 11–33
