Glow Fire Brecht Aufbauanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für Glow Fire Brecht
Inhaltszusammenfassung für Glow Fire Brecht
-
Seite 1: Inhaltsverzeichnis
Glow Fire Brecht Language Titel Page Aufbauanleitung Assembly Instructions Instructions de montage Istruzioni di montaggio Instrucciones de montaje Instruções de montagem Instrukcje składania Montage-instructies Monteringsvejledning Инструкции за сглобяване Paigaldusjuhised Οδηγίες συναρμολόγησης Montāžas instrukcijas Surinkimo instrukcijos Instrucțiuni de asamblare Руководство по сборке... - Seite 2 Aufbauanleitung Modell: Brecht Inhalt 1. Paketinhalte 2. Hinweise zum Aufbau 3. Aufbauanleitung Stand: 11/2021 Version: 1...
- Seite 3 1. Hinweise zum Aufbau Bitte nutzen Sie einen Kreuz- Schraubenzieher. Sofern Sie einen Akkuschrauber nutzen, achten Sie bitte darauf, ein niedriges Drehmoment zu nutzen, da es ansonsten zu Beschädigungen kommen kann. Bitte bauen Sie den Kamin zu zweit auf. Einige Arbeitsschritte sind zu zweit einfacher zu lösen und Sie gehen nicht die Gefahr ein den Kamin zu beschädigen.
- Seite 4 2. Paketinhalte Packen Sie zunächst den kompletten Kartoninhalt aus und prüfen Sie bitte die Vollständigkeit. Legen Sie die Holzbretter bei der Zusammensetzung gerne auf einen Teppich, bzw. einen weicheren Untergrund. 50 x 50 x 21 x Stand: 11/2021 Version: 1...
- Seite 5 Stand: 11/2021 Version: 1...
- Seite 6 3. Aufbauanleitung Schritt 1 Zuerst drehen Sie je 3 Einschraubdübel, in die vorgebohrten Löcher, in der Mitte der Bretter 1 und 2. Legen Sie hier, je Brett, auf der gegenüberliegenden Seite oben und unten je 3 Verbindungsgehäuse ein. An der längeren Außenseite werden zusätzlich 2 weitere Verbindungsgehäuse je Brett eingelegt.
- Seite 7 Schritt 3 Setzen Sie die Bretter 1 – 5 wie in der nachstehenden Abbildung zusammen. Schritt 4 Um dem Kamin mehr Stabilität und Halt zu geben, legen Sie die Verbindungsgehäuse in die Unterseite der Bretter 3, 4 und 5 und drehen Sie diese mit einem Schraubenzieher bis zum Anschlag an.
- Seite 8 Schritt 5 Drehen Sie in das Brett 6 in zweiter Reihe (je Seite) insgesamt 6 Einschraubdübel. Legen Sie je Außenseite 3 Verbindungsgehäuse (Insgesamt 9 Stück) in die vorgebohrten Löcher der Außenseiten. Achten Sie darauf, die Seite des Bretts nach oben zu legen, auf der eine zusätzliche Leiste befestigt ist.
- Seite 9 Schritt 7 Als nächstes werden in den Brettern 7 und 8 je 3 Einschraubdübel eingedreht. An der oberen Seite und der längeren Seiten werden insgesamt 8 Verbindungsgehäuse eingesetzt. Schritt 8 Setzen Sie die Bretter 7 und 8 an das Brett 6 und ziehen Sie die äußeren Verbindungsgehäuse in Brett 6 bis zum Anschlag fest.
- Seite 10 Schritt 9 Im nächsten Schritt werden an den Außenseiten von Brett 9 Einschraubdübel eingedreht (insgesamt 13 Stück. Auch an den beiden Öffnungen von Brett 9 werden an der Seite Einschraubdübel eingedreht (insgesamt 4 Stück). An der oberen Außenseite (über der großen Öffnung) werden insgesamt 3 Verbindungsgehäuse eingesetzt.
- Seite 11 Schritt 11 In Brett 10 werden insgesamt 15 Einschraubdübel eingedreht. Schritt 12 Setzen Sie Brett 10 nun auf den Korpus und ziehen Sie die restlichen Verbindungsgehäuse bis zum Anschlag fest. Stand: 11/2021 Version: 1...
- Seite 12 Schritt 13 Nun wird die Rückwand angebracht. Nutzen Sie zur Befestigung die mitgelieferten Nägel (insgesamt 6 Stück – je 3 oben und 3 unten) und schlagen Sie diese mit der Rückwand oben und unten in den Korpus ein. Beachten Sie hierbei, dass das Loch für die Steckdose nach unten zeigt.

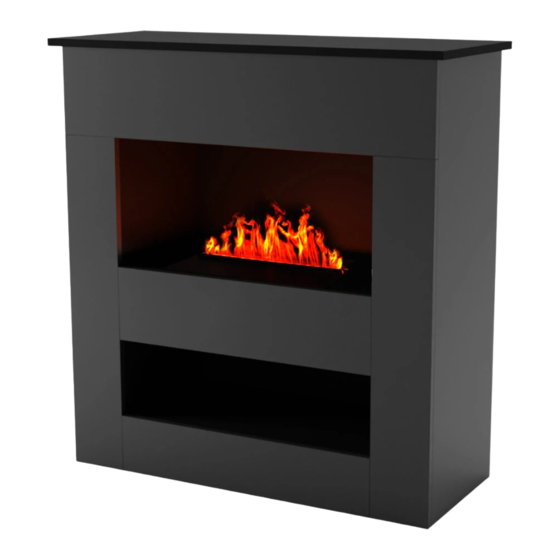

- Seite 13 Schritt 15 Der fertige Kamin sieht schlussendlich wie folgt aus. Sie können nun die Wasserdampf Cassette vorsichtig in die Aussparung einsetzen. Aufgrund der baulichen Eigenschaften des Kamineinsatzes in Bezug auf die seitlich eingesetzten Schrauben, ist eine leichte Beschädigung am Rand des Bretts 11 nicht auszuschließen. Dies hat keinen Einfluss auf die Optik und die Funktion.
