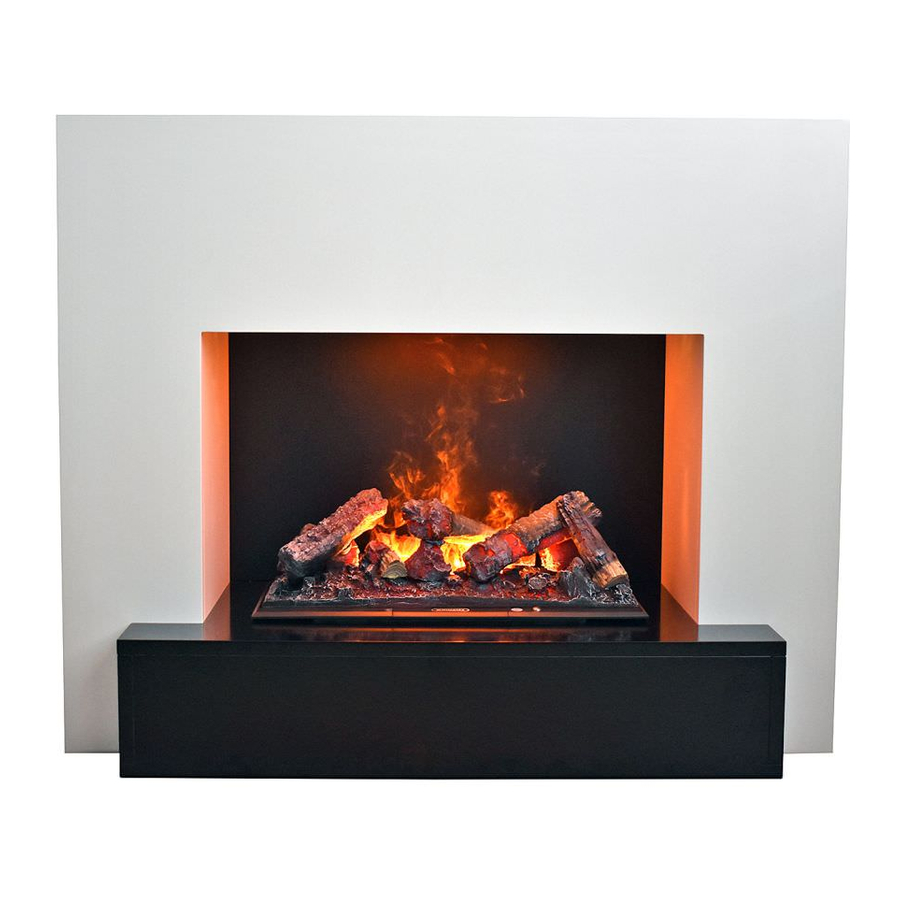

- Seite 1 Aufbauanleitung Glow Fire Hauptmann Aufbauanleitung Modell: Hauptmann Inhalt 1. Paketinhalte 2. Hinweise zum Aufbau 3. Aufbauanleitung Stand: 07/2019 V.1.1...
- Seite 2 Aufbauanleitung Glow Fire Hauptmann 1. Paketinhalte Korpusverbinder A Anzahl: Schraube B Anzahl Schraube C Anzahl: Stand: 07/2019 V.1.1...
- Seite 3 Aufbauanleitung Glow Fire Hauptmann 2. Hinweise zum Aufbau Bitte nutzen Sie einen Kreuz Schraubenzieher. Sofern Sie einen Akkuschrauber nutzen, achten Sie bitte darauf, einen niedrigen Drehmoment zu nutzen, da es ansonsten zu Beschädigungen kommen kann Bitte bauen Sie den Kamin zu 2 auf. Einige Arbeitsschritte sind zu zweit einfachen zu lösen und...
- Seite 4 Aufbauanleitung Glow Fire Hauptmann 3. Aufbauanleitung Packen Sie zunächst den kompletten Kartoninhalt aus und prüfen Sie bitte die Vollständigkeit. • Bitte fügen Sie die Kopusverbinder (A) in die vorgesehenen Löscher ein gemäß der oberen Abbildung. • Anschließend starten Sie mit den Element 6 und stecken diese mit den Seitenteile (5, 8) zusammen.
- Seite 5 Aufbauanleitung Glow Fire Hauptmann • Im nächsten Schritt werden Element 4 und 9 montiert. • Montieren Sie die Front 2 wie abgebildet. Stand: 07/2019 V.1.1...
- Seite 6 Aufbauanleitung Glow Fire Hauptmann • Fahren Sie mit den Elementen 10 und 11 fort. • Im nächsten Schritt schrauben Sie die hintere Abdeckung 7 an den Korpus. Stand: 07/2019 V.1.1...
- Seite 7 Aufbauanleitung Glow Fire Hauptmann • Setzen Sie den bereits vormontierten Sockel 1wie beschrieben in den Korpus. • Jetzt befestigen Sie die Abdeckung 12 wie beschrieben. • Sie können nun die Wasserdampf Cassette im Element 1 einsetzen. Bitte beachten Sie die weiteren Hinweise bezgl.
- Seite 8 Aufbauanleitung Glow Fire Hauptmann Assembly Instructions Model: Hauptmann Index 1 Package contents Notes on the structure 3 Assembly Instructions Stand: 07/2019 V.1.1...
-
Seite 9: Package Contents
Aufbauanleitung Glow Fire Hauptmann Package contents Cabinet connector A Screw B Screw C Stand: 07/2019 V.1.1... - Seite 10 Aufbauanleitung Glow Fire Hauptmann 2. Notes on the structure Please use a cross screwdriver. If you use a cordless screwdriver, please make sure to use a low torque, otherwise damage may occur Please build the fireplace to 2. Some work steps are...
- Seite 11 Aufbauanleitung Glow Fire Hauptmann 3.Assembly Instructions • First, unpack the complete box contents and check the completeness. 1.Step • Please insert the Kopus connectors (A) into the designated extinguishers according to the illustration above. • Then start with element 6 and put it together with the side parts (5, 8).
- Seite 12 Aufbauanleitung Glow Fire Hauptmann 3.Step • In the next step, elements 4 and 9 are assembled. 4.Step • Mount the front 2 as shown. Stand: 07/2019 V.1.1...
- Seite 13 Aufbauanleitung Glow Fire Hauptmann 5.Step • Continue with elements 10 and 11. 6.Step • In the next step, screw the rear cover 7 to the carcass. Stand: 07/2019 V.1.1...
- Seite 14 Aufbauanleitung Glow Fire Hauptmann 7.Step • Insert the already preassembled base 1 into the body as described. 8.Step • Now attach the cover 12 as described. • You can now use the steam cassette in element 1. Please note the further instructions regarding the operation of the steam cassette.
