Fluchttürwächter (reed- sensor)
Inhaltsverzeichnis
Installation

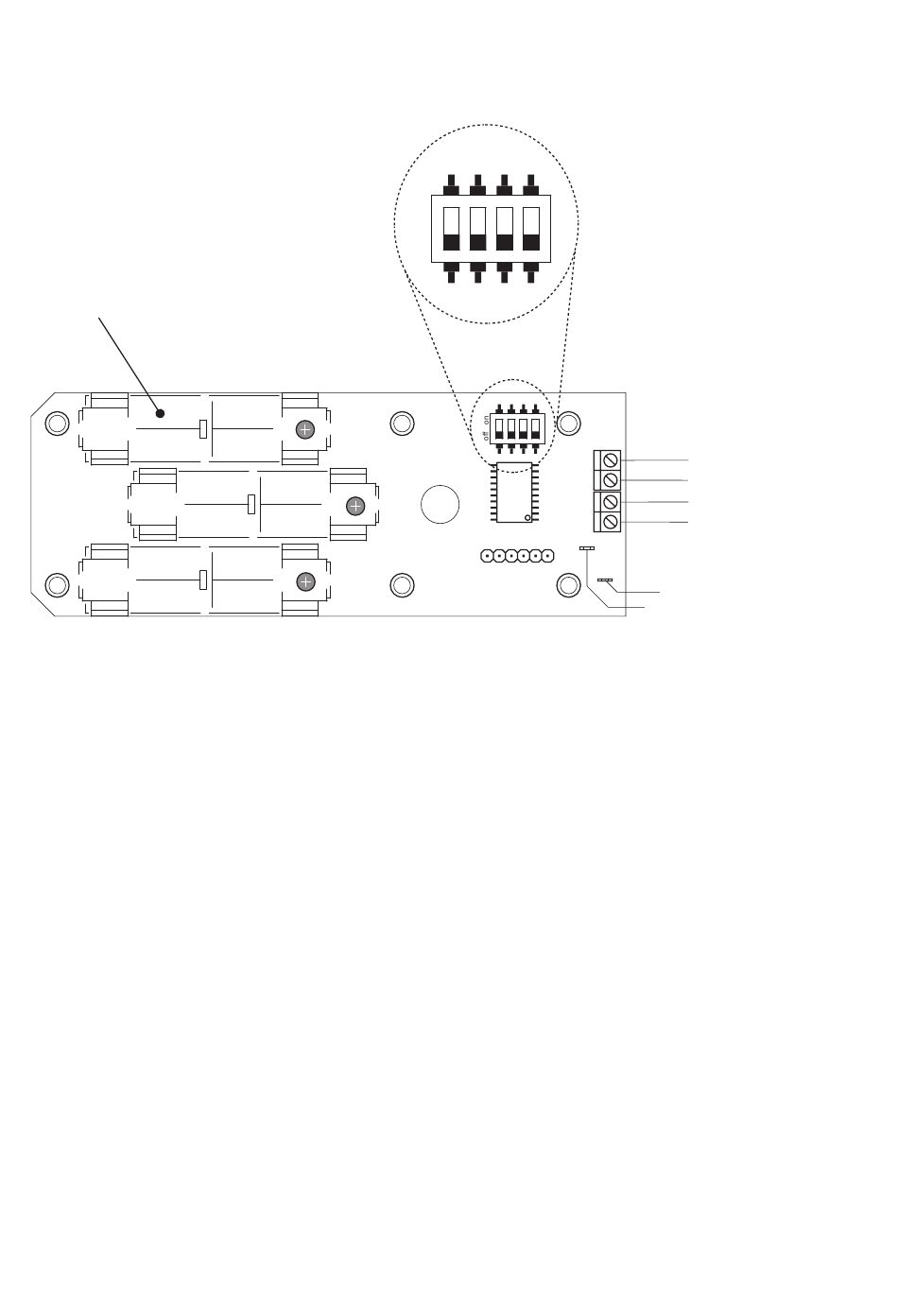

3.3 Konfiguration und
Elektronik
3x 1.5V AA Batteriezellen
DIP Switch Belegung:
1. Alarmdauer Sirene:
on
3 min
off
solange bis mit dem Schlüsselschalter der Alarm quittiert wird bzw. die
Batterie hält
2. Rückmeldeton
nicht belegt
3. Modus Messbetrieb
on
Messbetrieb ein: damit wird die Montage des Reedsensors wesentlich
vereinfacht. In diesem Modus leuchten beide Leds (rot und grün) auf,
sobald der Reedkontakt mittels Magnet geschlossen wird. Die Leds
erlöschen bei Entfernen des Magneten sofort. Achtung: in diesem Modus
wird kein Alarm ausgelöst
off
Standarbetrieb Reedsensor
4. Statusanzeige Batteriekapazität
on
rote und grüne Led blinken im 3 Sekunden Takt -> Batteriespannung <3V
off
zusätzlich dazu ertönt ein kurzer Alarmton -> Batteriespannung <2.9V
(Batterietausch)
8
Fluchttürwächter 138/FW/RK
1 2 3 4
on
off
Technisches Handbuch
DIP Switch
Reedschalter
GND
+5...24V
