Technisches Handbuch

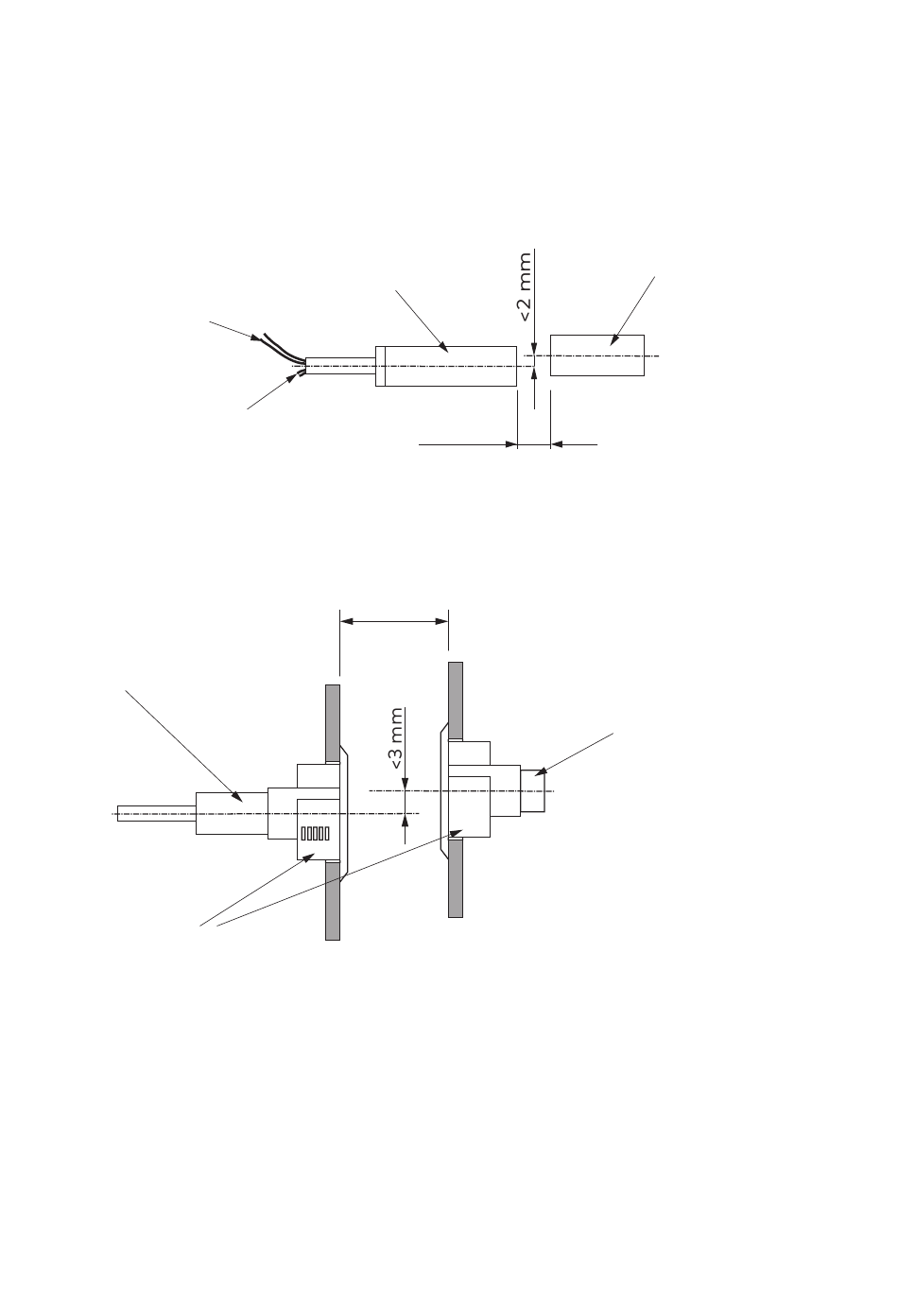

6 Magnetschalter (Reedsensor)

montieren

6.1 Axiale Montage

zwei lange Drähte = Magnet-
schalter (Reedkontakt)
zwei kurzeDrähte = Sabotageschleife
(wird derzeit nicht verwendet)

6.2 Axiale Montage mit

Einbaugehäuse
Magnetschalter
Kunststoffgehäuse
TM_138.FW.RK_202203_de
Magnetschalter
5...12 mm
2...6 mm
Magnetschalter (Reedsensor) montieren
Magnet Ø8 mm x 20 mm
Magnet Ø 8mm x 20mm
Fluchttürwächter 138/FW/RK 13
